方块式工业检测传感元件三维结构

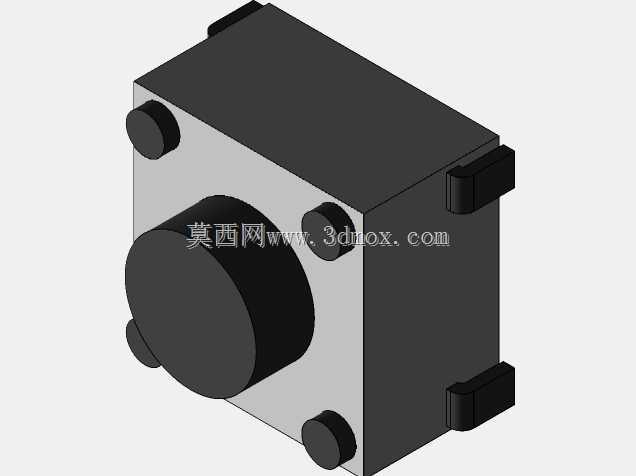

　　这款方块式传感元件的结构设计，完全围绕工业现场的紧凑安装场景展开，在自动化产线的工位检测、设备运行状态监测、工装夹具的到位确认环节都能适配。主体采用方正的立方体基座构型，核心考量是在狭小的设备安装空间内，最大化利用安装面的贴合面积，避免圆柱类传感元件安装时易出现的转动偏移问题，基座四个边角设置的凸起安装卡位，可直接嵌入设备安装板的预留卡槽内，不需要额外设计复杂的压紧固定结构，安装时只需将基座推入卡槽，卡位的弹性结构就能自动卡紧，大幅缩短现场装配的调校时间。正面突出的圆柱检测端是核心功能区域，设计时特意将检测端的伸出长度控制在合理范围，既保证检测端面能正对被测对象，避免基座本体遮挡检测光路或感应区域，

　　又不会因为伸出过长导致在设备运行过程中被运动部件剐蹭，检测端与基座的衔接处做了圆角过渡处理，能分散装配时的应力集中，避免长期受振动影响出现衔接处开裂的问题。基座侧面分布的圆形凸台，是预留的接线端口与调节旋钮安装位，不同方向的凸台布局可以适配不同走线方向的安装场景，不管是从设备侧方走线还是从后方走线，都能选择对应方向的端口接线，不需要额外弯折线缆，减少线缆长期弯折导致的线芯断裂风险。从安装边界来看，这款传感元件的整体外廓尺寸控制得十分紧凑，立方体基座的边长适配工业标准的30mm安装孔距，安装板上只需按照对应孔位加工四个沉孔，就能通过侧面的固定凸台完成锁紧，不需要在安装板上加工大面积的避让槽，对安装板的结构强度影响极小。在功能特性上，

　　这种方块构型的传感元件相比传统圆柱型传感器，拥有更大的内部安装空间，可以容纳更多的信号处理电路，抗电磁干扰的能力更强，在焊机、变频器等强电磁干扰的工业车间环境下，也能稳定输出检测信号，不会出现误触发的情况。设计过程中还充分考虑了现场维护的便捷性，基座的所有边角都做了小倒角处理，维护人员拆装时不会被尖锐边角划伤，各个安装卡位的尺寸公差控制在合理范围，更换同型号元件时不需要重新调校安装位置，拔下旧元件推入新元件就能直接投入使用，大幅降低设备停机维护的时间。在实际应用中，这类传感元件可以适配多种检测场景，既可以作为光电传感器检测产线上工件的到位情况，也可以作为接近传感器检测金属部件的运行位置，还能通过更换前端检测模块，实现压力、

　　温度等不同物理量的检测，模块化的结构设计让其通用性大幅提升，不需要针对不同检测需求重新设计整体外壳结构，只需要更换前端检测组件就能适配不同工况。结构建模时特意将各个安装配合面的公差做了明确标注，安装卡位与卡槽的配合采用过渡配合，既保证安装后的稳定性，又不会因为配合过紧导致拆装困难，检测端的外圆尺寸做了严格的同轴度约束，保证检测端面与安装基准面的垂直度，避免因为安装倾斜导致检测距离出现偏差，影响检测精度。
