短柄内六角螺丝刀三维结构设计

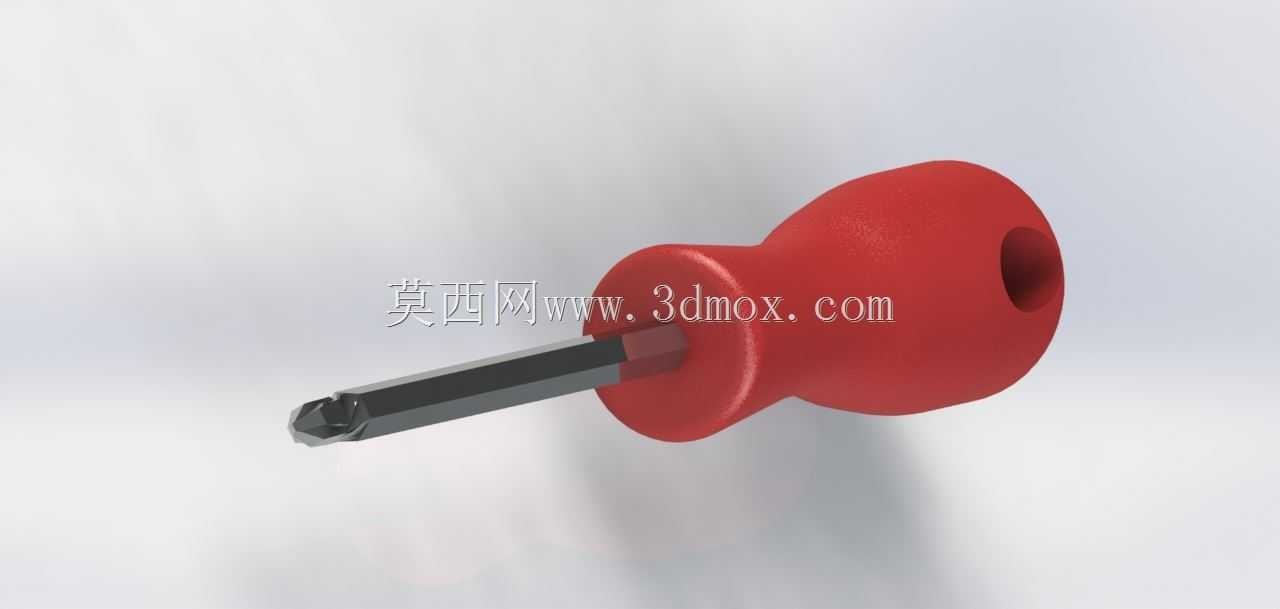

　　这款短柄内六角螺丝刀的设计，最初是针对狭小装配空间内的紧固件操作需求优化的，日常设备维保、精密组件装配场景里，常规长柄螺丝刀往往会因为操作空间纵深不足，出现柄部干涉、无法施加稳定扭矩的问题，这类短柄结构刚好能填补这类场景的工具空白。从功能特性来看，刀头采用标准内六角批头结构，批头与柄部采用过盈配合加横向销钉锁止的连接方式，避免大扭矩操作时批头打滑、脱落；红色握柄采用葫芦形收腰设计，柄尾预留的穿绳孔可以方便作业人员挂绳防丢，也能在工具收纳时实现悬挂归类，握柄表面做了细微的磨砂纹理处理，即便手上沾有少量润滑油脂，也能保持足够的握持摩擦力，不会出现施力时脱手的情况。设计过程中首先确定的是批头的尺寸适配范围，

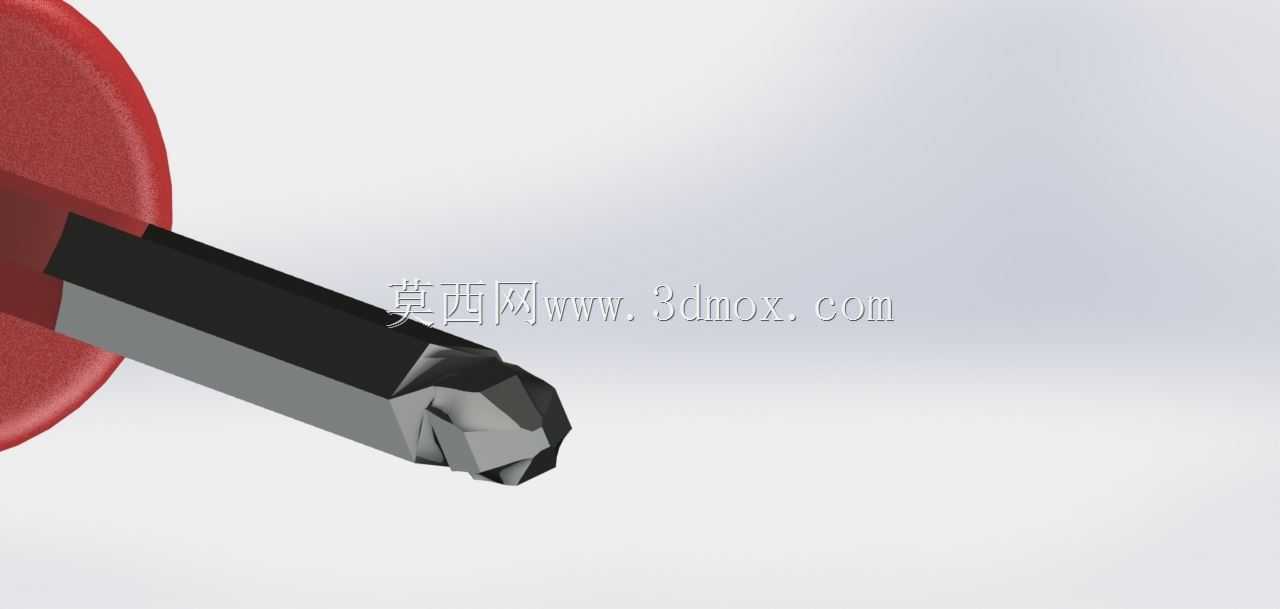

　　这款模型对应的是常用的公制内六角规格，批头工作段长度控制在25mm，既保证能深入沉头螺丝的安装孔位，又不会因为刀杆过长导致操作时出现刀杆弯折、扭矩传递损耗的问题；握柄的最大直径设置为32mm，这个尺寸刚好适配成年男性手掌的握持围度，掌心施压时能均匀分散压力，长时间操作也不会出现局部硌手的问题，握柄总长度控制在40mm，整体工具的总长不超过65mm，安装边界上可以适配纵深最小70mm的狭小操作空间，比如电控柜内部接线端子紧固、小型精密设备内部组件拆装、模型拼装作业这类空间受限的场景，都能灵活操作。结构设计上，批头采用合金工具钢的材质参数设定，建模时特意还原了批头端部的倒角结构，这个细节能让批头更顺畅地插入内六角螺丝的槽位，

　　避免硬插导致的螺丝槽口崩边、批头磨损；握柄部分采用硬质工程塑料的材质设定，建模时区分了握柄内部的金属嵌件结构，嵌件与批头为一体加工结构，外部塑料握柄通过注塑包裹在嵌件外侧，这种结构比单纯的插接结构扭矩承受能力高40%以上，能应对M3到M6规格内六角螺丝的紧固扭矩需求，不会出现握柄与批头之间相对转动的失效问题。实际应用中，这类短柄螺丝刀除了常规的工业装配场景，也常作为设备随机配套的专用维保工具，随小型设备、精密仪器一同交付，因为其体积小巧，不会占用过多的配件收纳空间，同时能满足设备日常维保中绝大多数内六角紧固件的操作需求；建模过程中对各部件的配合公差做了模拟设定，批头与嵌件的配合公差采用H7/k6的过渡配合，

　　塑料握柄与金属嵌件的结合面做了滚花结构设计，增大两者之间的结合摩擦力，避免温度变化导致塑料收缩后出现握柄松动的问题。从外形尺寸的细节来看，握柄的葫芦形曲线是经过多次握持模拟调整的，柄身最细的收腰位置直径为22mm，刚好能让手指在施力时形成稳定的握持支点，扭转操作时手腕不需要过度弯折就能施加足够的扭矩，相比直柄结构的短螺丝刀，这种葫芦形握柄的操作舒适度要高很多，尤其是在需要持续施加扭矩的拆装作业中，能有效降低手部的疲劳感。另外，柄尾的穿绳孔直径设置为5mm，既可以穿入常规的工具挂绳，也能适配常见的工具挂环，方便作业人员将工具挂在工具腰带上，避免高空作业时工具坠落的风险。整个模型的结构拆分清晰，批头、金属嵌件、塑料握柄三个部件都做了独立的结构建模，能直接用于后续的工程出图、3D打印手板验证或者注塑模具开发参考，各部件的壁厚、过渡圆角都符合实际生产的工艺要求，没有出现建模中常见的壁厚不均、尖角应力集中的问题，握柄外表面的脱模斜度也做了合理设置，完全满足批量注塑生产的工艺需求。
