电力设备配套用可偏转万向连接接头

　　这类万向铰接接头在电力变压器配套的操动机构、有载分接开关传动链路里属于核心的小尺寸传动连接件，主要解决不同轴系之间存在安装角度偏差时的扭矩传递问题，避免刚性连接在装配误差、设备运行振动带来的轴系错位场景下出现卡滞、应力集中断裂的故障。从结构设计来看，接头采用两端轴伸配合中间十字铰接的核心结构，两端轴伸分别对应主动侧与从动侧的安装接口，轴伸直径根据配套机构的额定输出扭矩做匹配设计，本次展示的接头轴伸直径适配常规10kV级电力变压器操动机构的传动接口，轴伸长度预留了足够的插装余量，可兼容不同厚度的安装支架固定需求，中间铰接部分的十字轴做了加大轴径设计，能承受额定工况下的交变扭矩冲击，铰接副的配合间隙控制在0.02mm到0.05mm之间，既保证偏转过程无卡滞，又不会因为间隙过大导致传动空程超标，影响分接开关的动作到位精度。

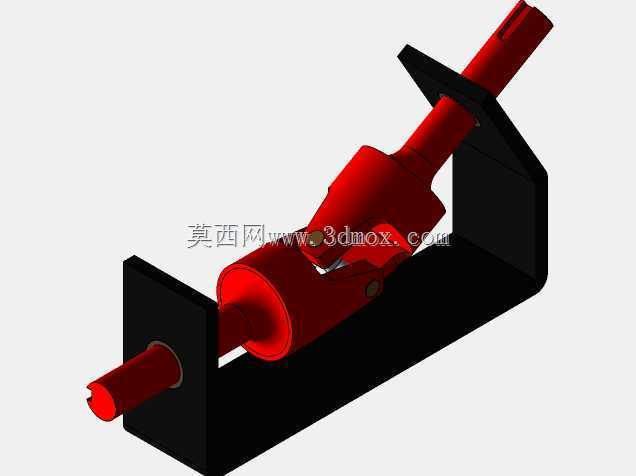

　　在实际安装场景中，这类接头往往需要配合U型安装支架使用，支架的两个立板分别对两端轴伸做径向支撑，避免铰接部分承受额外的径向弯矩，支架的安装孔位间距严格匹配接头处于中位时两端轴伸的中心距，安装时需要先将接头调整至两轴同轴的初始位置再紧固支架螺栓，避免初始安装角度过大导致铰接副的偏转角度超出设计阈值。接头的最大允许偏转角度为35度，可覆盖现场安装时绝大多数的轴系错位补偿需求，当偏转角度处于15度以内时，传动效率可保持在98%以上，角度增大到30度时传动效率仍能维持在90%以上，完全满足电力设备操动机构短时动作、传递额定扭矩的使用需求。

　　设计过程中首先要核算铰接副的接触应力，根据配套机构的最大输出扭矩，结合十字轴的轴径、接触长度计算接触面的比压，确保比压值低于所选钢材的许用接触应力，避免长期动作后出现铰接副的压溃磨损；其次要做轴伸的抗扭强度校核，轴伸部位采用阶梯轴设计，靠近铰接端的轴径更大，向末端逐步过渡到标准接口尺寸，应力集中位置做R2的圆角过渡，避免交变扭矩作用下出现疲劳断裂；外观上接头主体做了醒目的红色表面处理，一方面是在设备内部复杂的管线、结构件中提升辨识度，方便运维人员快速识别传动链路的位置，另一方面红色涂层也具备基础的防锈能力，适配变压器内部的绝缘油浸泡环境，不会因为长期接触绝缘油出现涂层脱落、锈蚀的问题。

　　从安装边界来看，接头处于最大偏转角度时，整体外轮廓不会超出配套U型支架的内缘尺寸，不会和周边的绝缘构件、电气接线端子产生运动干涉，两端轴伸的末端都设计有径向销孔，安装时可通过圆柱销和对接轴做周向固定，防止传动过程中出现轴与接头的相对转动，销孔的位置距离轴伸端面有足够的距离，保证销钉安装后不会超出轴伸的外圆轮廓，避免和支撑孔的内壁产生摩擦。这类接头除了在电力变压器操动机构中使用，也可通用在其他存在小角度轴系错位的低压电气设备、小型机械传动链路中，只要扭矩参数、安装尺寸匹配即可直接替换使用，铰接结构本身不需要额外的日常维护，铰接副内部预填的润滑脂可满足全生命周期的润滑需求，不需要在设备运维过程中额外加注润滑材料。
