圆柱导向弹簧缓冲减震组件结构

　　该减震组件属于典型的圆柱导向式弹性缓冲结构，主要由中心导向柱、上下限位盘、螺旋压缩弹簧以及端部承载轴段构成，整体结构紧凑，受力路径清晰，适合在存在往复冲击、振动隔离或行程限位需求的机械设备中使用。中心导向柱沿弹簧轴线贯穿布置，其作用不只是承担简单的支撑功能，更关键的是约束螺旋弹簧在压缩过程中的径向偏移，避免弹簧受偏载后发生侧弯、卡滞或相邻圈异常接触。对于压缩弹簧而言，自由状态下的同轴度并不能完全保证加载后的稳定性，尤其在设备启停、载荷波动或安装面存在轻微角度偏差时，弹簧端部容易产生横向滑移；导向柱与弹簧内径之间保留合理间隙，既能让弹簧沿轴向平顺伸缩，又能在侧向力出现时提供限位，使缓冲动作保持在设计轴线附近。

　　从实际应用场景看，这类结构常见于小型工装夹具、压紧机构、振动台辅助支撑、输送线挡停装置、车门或盖板缓冲机构，以及需要吸收短时冲击能量的设备局部。与橡胶垫相比，金属螺旋弹簧的承载能力和疲劳寿命更稳定，受油污、温度和老化影响较小；与液压缓冲器相比，它结构简单、无密封件、维护量低，适合以弹性复位和振动衰减为主要目标的场合。上下两个盘状限位件分别承担弹簧端部定位作用，盘径覆盖弹簧外圈，可防止弹簧在压缩极限时从端部脱出，同时把弹簧反力较均匀地传递到安装基体。上方伸出的圆柱轴段可作为与外部滑块、压头或活动板连接的承载部位，下方盘体则可通过贴合面、螺栓孔或焊接方式与固定机架连接，具体安装边界需要结合整机空间确定。

　　设计这类减震件时，首先要明确工作载荷、期望变形量和允许安装高度。弹簧丝直径、中径、有效圈数和自由高度共同决定刚度，刚度过大会导致缓冲效果不足，刚度过小则容易在额定载荷下并圈或失去复位能力。导向柱直径通常依据弹簧内径选取，间隙过小会因制造误差造成摩擦，间隙过大又会削弱导向效果。上下限位盘的外径应略大于弹簧外径，使弹簧端面在受压时完整落座；盘体厚度需要承受弹簧端部扭转和局部接触压力，避免薄盘在反复载荷下产生翘曲。端部轴段的长度则要考虑连接零件厚度、螺母锁紧空间以及弹簧全压缩时的安全余量，不能让活动行程直接撞击刚性结构。

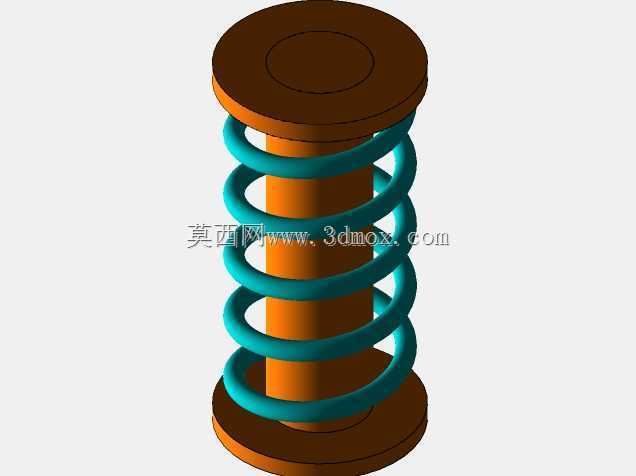

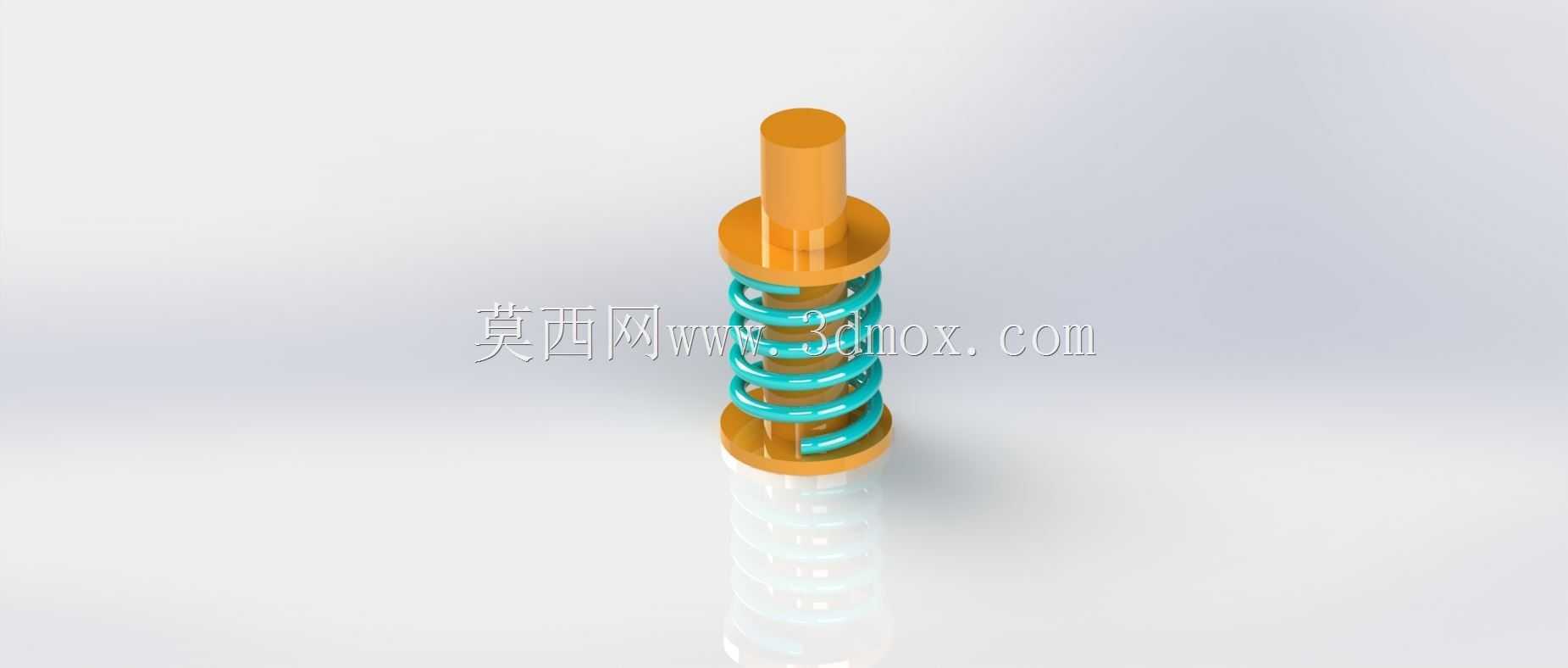

　　外形上，组件呈竖直圆柱布局，弹簧位于两盘之间，中心柱从上部盘体延伸并穿过弹簧区域，视觉上层次分明。建模时需要重点处理弹簧螺旋扫掠路径、端部支承圈并紧关系、盘体与柱体的同轴约束，以及压缩状态下各零件之间的干涉检查。弹簧在自由高度、工作高度和压并高度之间切换时，应确认圈间间隙、导向柱长度和限位盘间距相互匹配。若用于动态工况，还应结合载荷频率评估弹簧共振风险，必要时通过调整圈数、增加阻尼件或改变安装方式来避开激励频率。该结构的价值在于以较少零件实现可靠的轴向缓冲与复位，既便于加工装配，也利于在三维布局阶段快速校核行程、受力和安装空间。
