水冷压力焊接用电极结构三维设计

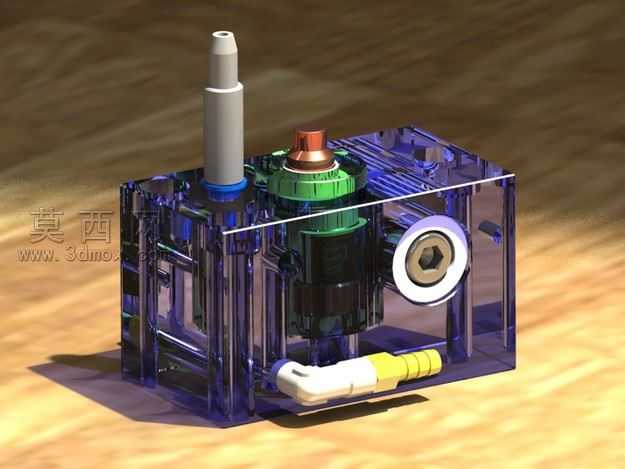

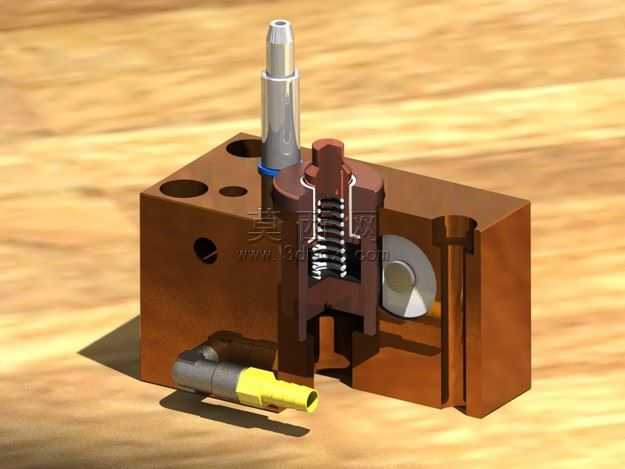

本作品为水冷压力焊接用电极的三维结构设计，建模阶段依托参数化三维设计软件完成全零件的特征构建，首先对电极的核心功能模块进行拆解，将整体结构划分为外接水冷管路接口、电极导电主体、绝缘定位基座、侧部锁紧调节组件、底部水冷循环通道五个独立建模单元，每个单元均按照实际焊接作业的工况尺寸进行参数标定，确保各零件装配后无干涉、公差匹配符合机械加工要求。材质与渲染阶段，针对不同零件的实际材质属性分别赋予对应材质：透明绝缘基座采用高透PC塑料材质，调整折射率与透光参数还原工程塑料的半通透质感，可清晰展示内部组件的排布逻辑；电极导电主体部分赋予紫铜金属材质，调整金属粗糙度与反射参数，还原铜质电极的金属光泽与表面细微加工纹理；外接管路接口分别赋予哑光工程塑料、黄铜金属、防滑橡胶材质，侧部锁紧螺母赋予不锈钢金属材质，通过不同材质的区分直观呈现各零件的功能属性，渲染阶段采用柔和的工业产品布光方案，添加柔和的地面投影与环境反射效果，既清晰展示整体结构，又还原产品的真实工业质感。结构设计层面，重点围绕水冷循环的功能需求进行布局，顶部设置进水接口、侧下部设置出水接口，内部预留连通的水冷流道，可在焊接作业时持续带走电极工作产生的高温，避免电极过热损耗；侧部设置的内六角锁紧结构可实现电极在焊接工装中的快速装夹与位置微调，透明基座既起到内部组件的绝缘防护作用，又可直观观察内部水冷流道的导通状态与组件磨损情况，整体结构紧凑，各功能模块布局合理，既满足压力焊接作业中电极的导电、施压核心功能，又通过集成水冷结构提升电极的连续作业时长与使用寿命，设计过程中充分考虑了零件的可加工性与装配便捷性，所有连接部位均采用标准机械接口，可直接对接常规焊接设备的安装位，具备较高的实际工程参考价值。
