深沟球滚动轴承三维结构设计

　　在各类旋转传动机构中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用电机、输送辊道到精密机床主轴、仪器仪表转动机构，几乎所有存在连续回转运动的机械结构中，都能看到这类零件的应用。不同于滑动轴承依靠油膜形成滑动摩擦副的工作逻辑，滚动轴承通过内圈、外圈之间的滚动体实现滚动摩擦，在常规转速工况下摩擦系数仅为滑动轴承的几十分之一，同时具备启动阻力小、轴向宽度紧凑、维护更换便捷的特点，是中小载荷、中高转速工况下应用最广泛的支撑类零件。

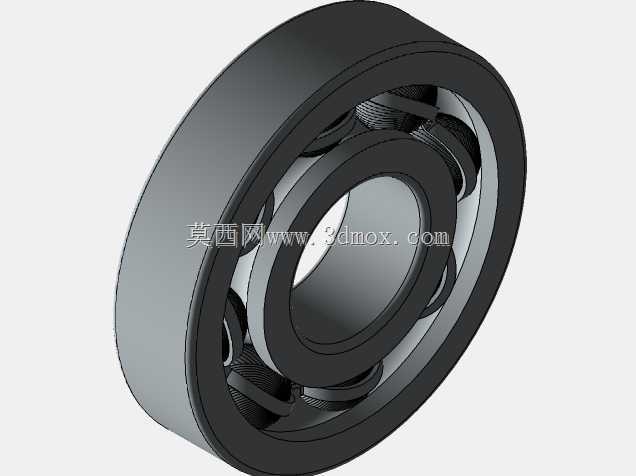

　　本次设计的深沟球型滚动轴承，整体采用对称式环形结构，内圈与轴颈配合的圆柱面严格按照基孔制公差设计，安装时可通过轴肩实现轴向定位，内圈滚道为与滚动体曲率匹配的圆弧凹槽，滚道曲率半径略大于滚动体半径，保证滚动体在滚道内既有足够的接触面积承载，又不会出现卡滞现象。外圈与设备轴承座孔采用基轴制配合，外圈外圆柱面的尺寸公差可满足过渡配合或间隙配合的不同安装需求，外圈滚道与内圈滚道处于同一径向平面，保证滚动体在滚道内的运转轨迹为正圆形，避免运转过程中出现附加力矩。

　　保持架采用浪形冲压结构，将每颗滚动体均匀分隔在兜孔内，避免相邻滚动体在运转过程中直接接触产生摩擦磨损，兜孔的间隙设计兼顾了滚动体的活动自由度与限位需求，既允许滚动体在兜孔内有微小的自转与公转调整空间，又不会出现滚动体脱出兜孔的问题。滚动体采用标准直径的钢制球体，整圈滚动体的数量根据轴承径向尺寸优化确定，在保证内圈、外圈壁厚满足强度要求的前提下，尽可能增加滚动体数量以提升整体承载能力，同时保证相邻滚动体之间的保持架壁厚有足够的结构强度，避免高速运转下保持架出现变形断裂。

　　从安装边界来看，该轴承的轴向总宽度尺寸可适配常规标准轴承座的安装槽深度，内圈的内径尺寸与常用的阶梯轴轴颈尺寸匹配，安装时不需要对轴或轴承座进行额外的非标加工，可直接替换同型号的标准轴承使用。在径向尺寸设计上，轴承的外径与内径差值控制在标准系列范围内，既保证滚动体有足够的直径来承受径向载荷，又不会让轴承整体径向尺寸过大占用过多设备内部空间。内圈、外圈的挡边高度经过计算优化，既能够对滚动体形成可靠的轴向限位，承受一定程度的双向轴向载荷，又不会因为挡边过高增加轴承的整体重量与转动惯量。

　　在实际应用场景中，这类轴承可直接用于电机转子两端的支撑结构，承受转子自重与运转过程中的径向载荷，同时抵消电机运转时磁拉力带来的小幅轴向窜动；也可用于输送机托辊的内部支撑，在粉尘、轻度潮湿的工况下，配合密封件可实现长时间免维护运转；在小型减速器的输入、输出轴支撑位置，这类轴承能够适应齿轮啮合带来的径向力与小幅轴向力，保证齿轮的啮合精度，降低运转过程中的噪音与振动。

　　设计过程中，首先根据目标承载能力与安装空间确定轴承的内径、外径、宽度三个核心边界尺寸，再根据额定动载荷计算所需的滚动体直径与数量，之后推导内圈、外圈的滚道曲率半径与挡边高度，最后完成保持架的兜孔位置与结构设计。建模过程中对滚动体与滚道的接触位置进行了装配间隙校验，保证常温工况下滚动体与滚道之间存在合理的工作间隙，避免热胀冷缩导致轴承运转卡滞；同时对保持架的装配路径进行了模拟，确认滚动体可以顺利装入内圈、外圈与保持架组成的腔体内，不存在装配干涉问题。所有倒角与圆角尺寸均按照机械设计标准设定，避免尖角处的应力集中，提升零件的热处理工艺性与装配便利性。
