战车底盘悬挂联动支撑结构设计

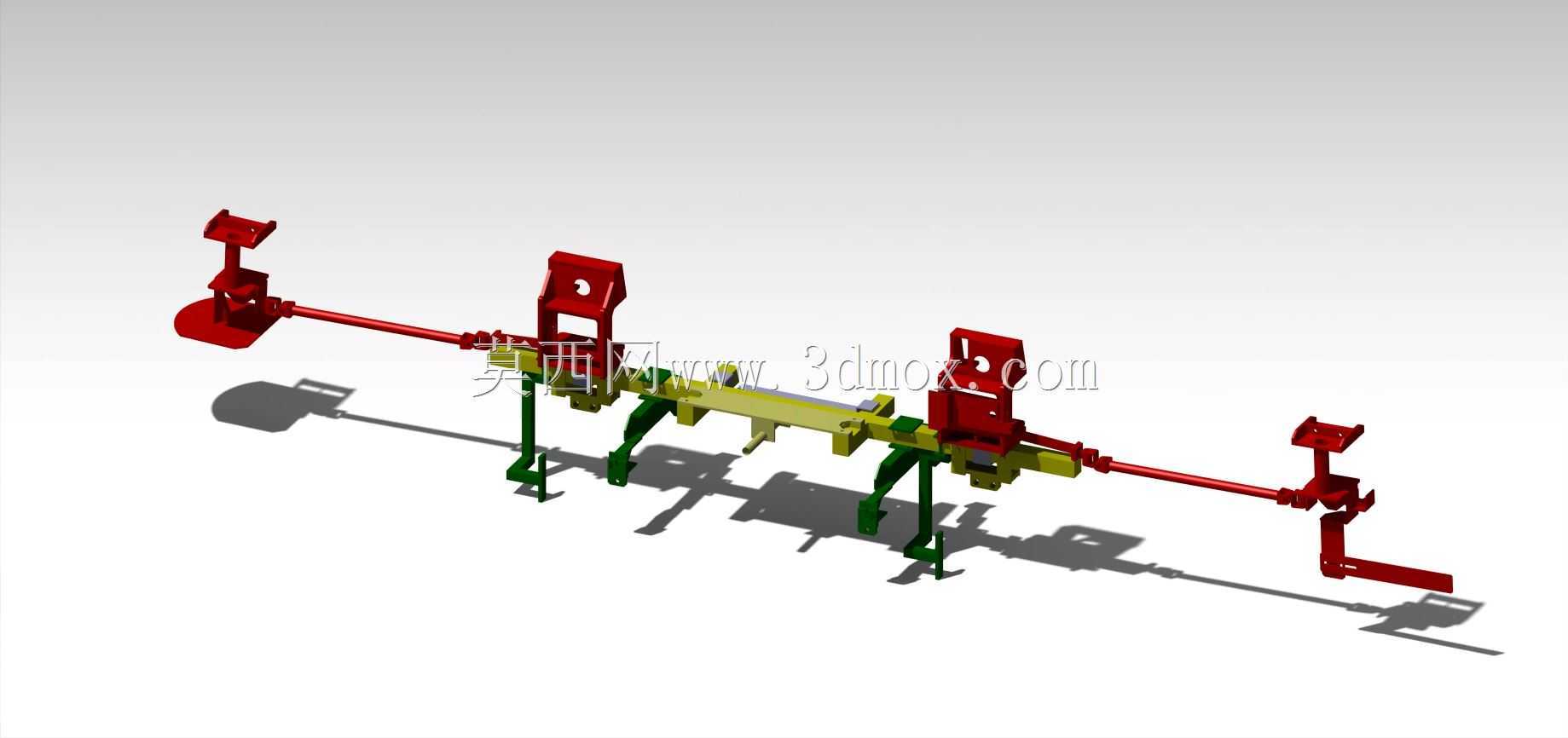

　　该结构为特种越野战车底盘配套的悬挂联动支撑组件，主要适配非铺装路面、野外复杂地形下的轮式战车行走系统，承担车身载荷传递、路面冲击缓冲、轮组姿态自适应调整的核心作用，在战车高速越野、越障行驶、侧倾过弯的工况下，能够保证各轮组始终与地面保持有效接触，避免单轮悬空导致的牵引力流失，同时削弱路面颠簸传递到车身的振动幅值，提升车载精密设备的运行稳定性与乘员乘坐舒适度。从结构布局来看，整套组件采用横向贯通式扭力传递轴设计，左右两侧对称布置支撑臂与连接座，中间段通过多组铰接式支撑腿与底盘纵梁连接，红色的横向扭力杆为核心传力部件，采用合金结构钢材质，具备足够的抗扭刚度与疲劳强度，能够承受越野工况下的交变冲击载荷，两端的L型连接座直接对应轮组安装位，

　　预留的螺栓孔位可直接适配轮边减速器与转向节的安装接口，无需额外加工转接件。中间段的黄绿色支撑构件为姿态联动机构，通过铰接点与横向扭力杆、底盘安装座形成多连杆结构，当单侧车轮遇到凸起或凹陷路面时，扭力杆产生扭转变形，同时通过联动连杆带动相邻支撑腿产生对应角度的偏转，自动调整各轮组的上下行程，实现载荷的动态分配，避免单个悬挂单元承受过大冲击。设计过程中优先考虑了安装边界的适配性，整套组件的横向总宽度匹配战车底盘的轮距设计参数，纵向安装尺寸避开了底盘下方的传动半轴、制动管路、燃油箱等原有部件的布置空间，所有铰接点的位置都经过运动仿真校核，在悬挂上下极限行程内不会与周边部件产生运动干涉，支撑腿的下端安装位置对应底盘纵梁的加强筋区域，

　　安装点处设计有加强衬板，能够将集中载荷分散到纵梁整体结构上，避免长期使用后出现安装点开裂的问题。功能特性上，该结构相比传统独立悬挂具备更强的联动载荷分配能力，在战车单侧车轮驶上障碍时，能够将该侧的部分载荷通过横向扭力杆传递到另一侧悬挂，减少车身的侧倾角度，在战车进行两栖浮渡前的准备工况下，还可通过调整支撑臂的锁止位置，将车身高度抬升，提升涉水深度，也可在静态射击时锁定悬挂行程，提升车身的射击稳定性。结构细节上，所有铰接位置都设计有润滑脂加注通道，可在不拆解结构的情况下完成定期润滑维护，铰接轴采用耐磨衬套配合，具备自润滑特性，能够适应野外沙尘环境下的长期使用，减少维护频次，各连接部位的紧固件都采用防松设计，

　　避免越野颠簸下出现紧固件松动脱落的问题。从实际应用场景出发，该结构不仅可用于轮式装甲战车，也可经过尺寸适配后用于重型越野特种车辆、无人作战平台、野外勘探特种车辆的底盘悬挂系统，针对不同载荷等级的车型，可通过调整扭力杆的直径、支撑臂的截面尺寸来匹配对应的承载能力，整套结构的三维建模过程中，所有零件都按照实际加工公差进行建模，装配关系完全还原实际装配流程，可直接用于结构强度仿真、运动干涉校核、生产加工图纸的输出，为后续的样件试制、性能测试提供准确的三维数模依据。在结构强度校核层面，建模时已经考虑了满载冲击、极限越障、紧急制动等多工况下的载荷输入，各受力部件的截面参数都经过初步的刚度匹配，在保证结构强度满足使用要求的前提下，尽可能降低结构自重，减少底盘簧下质量，提升悬挂的响应速度，横向扭力杆的表面设计有喷丸强化的工艺结构，能够提升部件的疲劳寿命，应对长期交变载荷下的使用需求。
