盘式接触传感检测组件结构设计

项目分类:传感器 发布时间:2022-05-03 ID:616763
  • 盘式接触传感检测组件结构设计
  • 盘式接触传感检测组件结构设计
  • 盘式接触传感检测组件结构设计
  • 盘式接触传感检测组件结构设计
  • 盘式接触传感检测组件结构设计

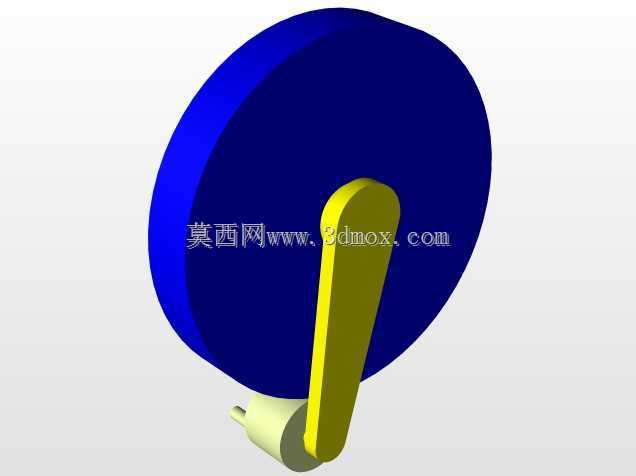

  在自动化产线的工件到位检测、小型机构的行程限位、教学实验台的运动触发场景里,这类盘式接触传感组件是很常见的执行检测元件,不同于非接触式的光电、电感类传感器,它依靠物理接触触发信号,在油污、粉尘多的机加工工位抗干扰能力更强,不会因为切削液飞溅、金属碎屑遮挡出现误触发,很多老式专机的工位到位检测、夹具的夹紧确认环节,都会优先选用这类接触式结构,可靠性比非接触方案高不少。从结构上看,这个组件核心分为三个部分,大直径的盘体是安装基准与运动限位主体,侧面伸出的杆状结构是接触触发端,端部的黄色柱状部件是信号输出与安装连接端。设计的时候首先要考虑安装边界,盘体的厚度方向要预留足够的安装空间,不能和周边的运动部件发生干涉,

  盘体的端面可以作为安装贴合面,打对应的沉头孔就能直接固定在设备机架或者安装板上,不需要额外做复杂的安装支架,这点在紧凑空间的设备改造里很实用,能省不少安装调试的时间。接触触发杆的长度是根据实际检测行程确定的,杆身和盘体之间做了滑动配合,内部藏着复位弹性结构,当被检测工件碰到杆的端部时,杆身向内滑动触发内部的微动开关或者传感元件,输出到位信号,工件移开之后杆身在弹力作用下自动复位,等待下一次触发。端部的黄色连接部分是信号出线与安装导向结构,内部预留了走线空间,外接的信号线缆可以从这个部位引出接到设备的IO模块上,柱形结构也能在安装的时候起到导向定位作用,和安装孔配合之后能保证整个组件的同轴度,避免触发杆运动的时候出现卡滞。

  设计这类结构的时候要重点考虑几个工程细节,首先是触发杆的滑动配合间隙,间隙太小容易因为加工误差或者热胀冷缩出现卡滞,间隙太大又会导致触发位置偏差,一般选H7/f6的配合公差就能兼顾运动顺畅度和定位精度;然后是复位弹簧的弹力,弹力太大需要工件施加更大的接触力才能触发,容易碰伤软质工件表面,弹力太小又可能因为设备振动导致误触发,要根据实际检测的工件材质、设备运行振动幅度调整弹簧刚度;还有盘体的直径选择,大直径盘体一方面能增加安装稳定性,另一方面也能作为机械硬限位,当触发杆被压到极限行程的时候,盘体端面会顶住安装座,避免内部结构被过大的冲击力压坏,相当于自带过压保护结构,不用额外加装限位挡块。在实际应用里,

  这类组件常装在流水线的侧面检测工件是否到位,或者装在夹具的活动臂上确认夹具是否夹紧到位,还有一些教学用的运动学实验台会用它来检测运动机构的行程位置,因为结构简单、维护方便,就算出现故障只需要拆开更换内部的微动开关或者弹簧就能修复,不需要整体更换,后期维护成本很低。建模的时候要注意几个配合面的处理,触发杆和盘体的配合面要做同轴度约束,端部连接部分和盘体的安装面要做垂直度约束,保证组装之后触发杆的运动方向和安装面垂直,不然实际使用的时候会出现单边磨损,缩短使用寿命。另外盘体的边缘做了小倒角处理,一方面是安装的时候不容易划手,另一方面也能避免和周边零件的锐角发生磕碰,安装的时候更容易对准安装孔。触发杆的端部可以根据实际使用场景更换不同的接触头,比如检测软质工件的时候换成尼龙接触头,避免刮伤工件表面,检测金属工件的时候换成硬质合金接触头,提高耐磨性能,这个结构在设计的时候预留了接触头的安装接口,不用改动主体结构就能适配不同的检测场景。
