活塞曲柄联动动力传输结构设计

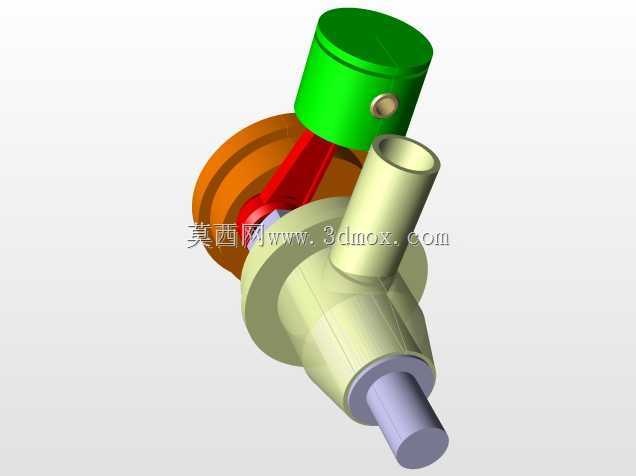

　　这套曲柄活塞联动结构，是往复式动力设备里最核心的运动转换单元，日常接触最多的应用场景就是内燃动力设备、往复式泵体、小型压缩装置的核心传动段，负责把活塞的直线往复运动和曲轴的旋转运动做双向转换，不管是燃油动力输出还是压缩做功场景，这套机构的运行精度直接决定整套设备的动力损耗、运行稳定性和NVH表现。做这套结构建模的时候，最先要卡定的是曲柄的回转半径，这个参数直接和活塞的行程绑定，回转半径过大，活塞往复行程过长，会导致整机轴向尺寸超标，还会拉高连杆摆动的角度上限，加剧活塞和缸壁的侧向磨损；回转半径过小，又会导致单次做功的排量不足，达不到设计要求的动力输出或者压缩效率。建模过程中要先把曲轴的主轴颈轴线设为全局基准，

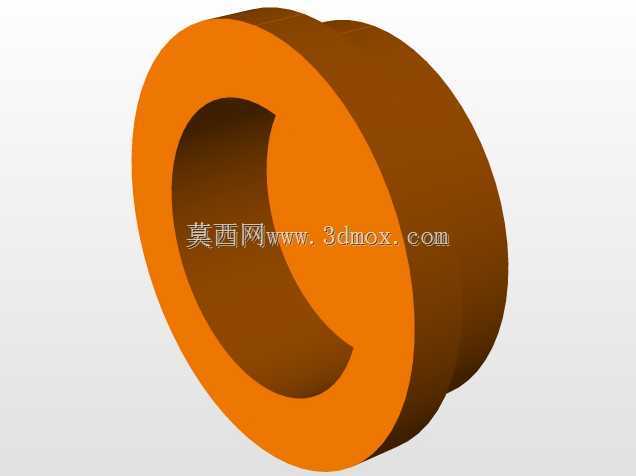

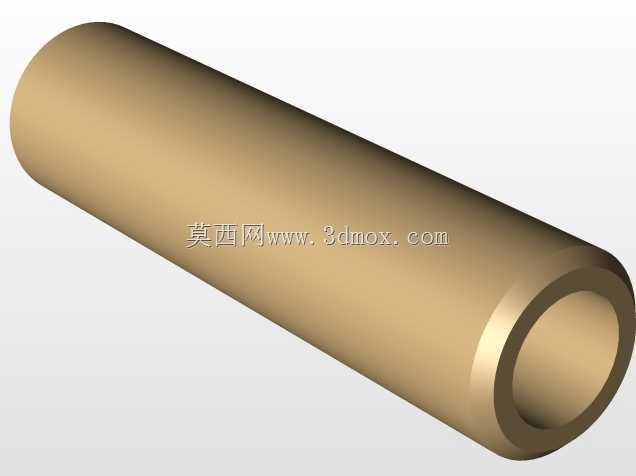

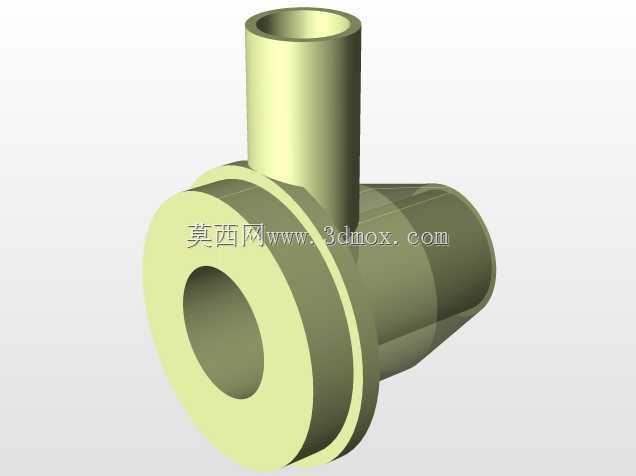

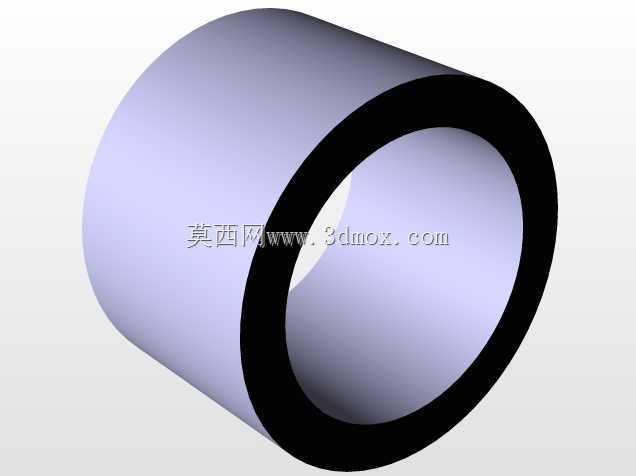

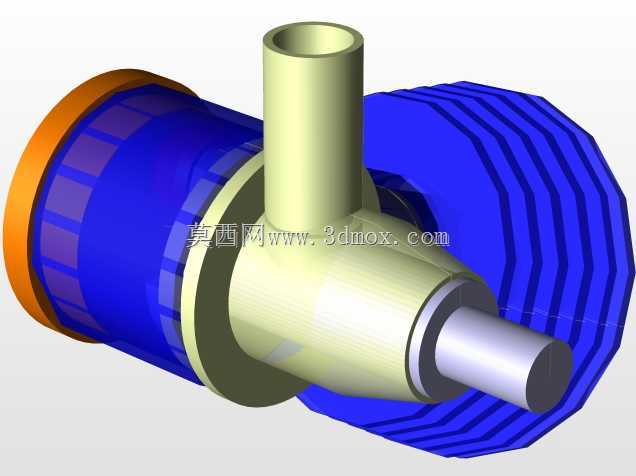

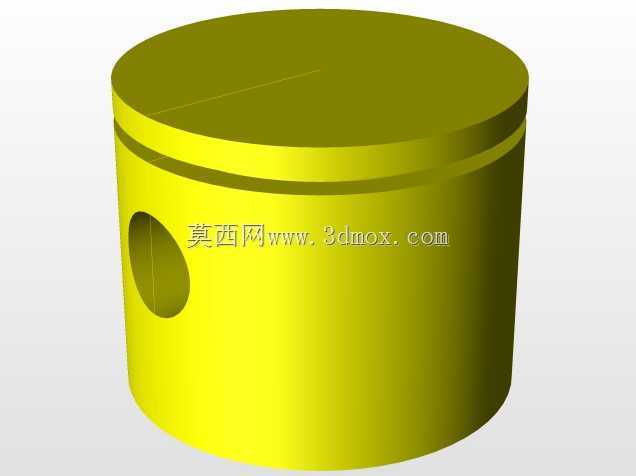

　　所有部件的装配约束都要围绕这个基准展开，避免后续做运动仿真的时候出现偏心卡顿的问题。活塞部分的设计，要优先考虑和缸套的配合间隙，活塞裙部的导向段长度要和行程匹配，保证活塞运行到上止点和下止点位置时，裙部依然有足够的长度和缸壁接触，不会出现导向失稳偏磨的情况；活塞销的安装孔位置要和活塞顶面保持设计要求的压缩高度，这个尺寸直接影响燃烧室的容积大小，差零点几毫米就会导致压缩比偏离设计值，要么出现动力不足要么出现爆震风险。连杆部分的建模要重点校核大小头的中心距，这个尺寸和曲柄半径配合，决定了活塞的运动轨迹是否符合设计要求，连杆大头和曲柄销的配合、小头和活塞销的配合，都要预留合适的转动间隙，同时要考虑连杆摆动过程中会不会和曲轴平衡块、

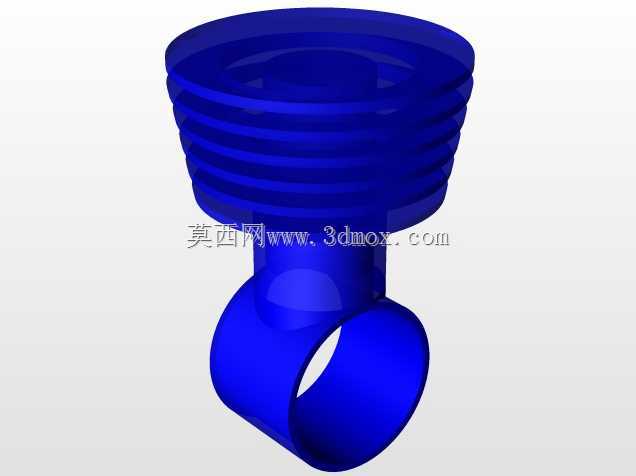

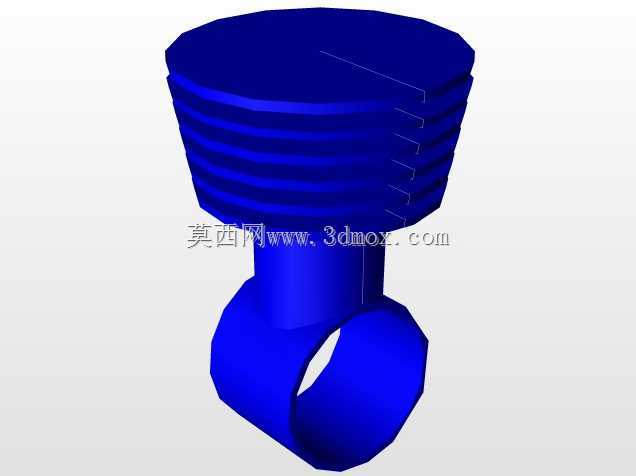

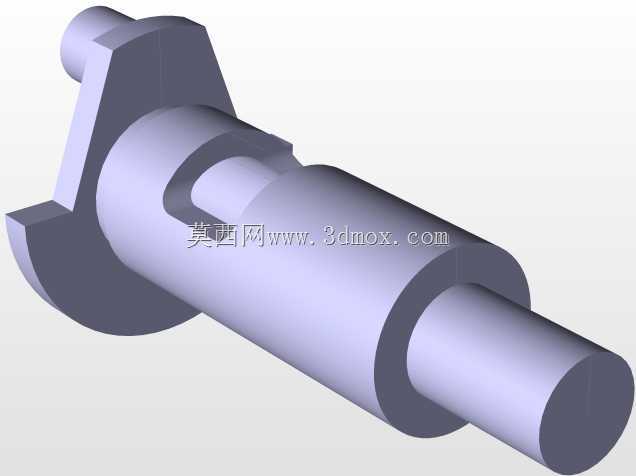

　　缸筒内壁发生运动干涉，很多新手建模的时候只做静态装配检查，没做全行程的运动干涉校验，实际做样机的时候就会出现连杆打平衡块的问题，直接导致整套机构卡死报废。曲轴部分的平衡块设计不能忽略，这套单缸曲柄活塞结构在运行时存在一阶二阶往复惯性力，平衡块的配重形状和质心位置要经过运动仿真计算，抵消大部分往复运动产生的振动，不然设备高速运行时会出现剧烈抖动，不仅会加速轴承磨损，还会产生很大的运行噪音。输出轴端的轴径设计要匹配对应的负载要求，轴肩位置要做圆角过渡，避免应力集中导致轴段断裂，轴端的长度要预留出安装轴承、密封件、动力输出连接件的空间，保证安装之后轴向定位可靠，不会出现窜动。整套结构的安装边界要提前划定，缸筒的安装法兰位置、

　　曲轴主轴承座的安装孔位都要和外围的壳体结构匹配，活塞运行到上止点时，顶面和缸盖之间要预留合适的燃烧室空间，不能出现顶气门或者撞缸盖的问题；运行到下止点时，活塞裙部不能超出缸筒的下端导向范围，同时曲柄旋转的最大外圆轮廓要和壳体内部保留足够的安全间隙，避免旋转过程中蹭到壳体。实际做结构优化的时候，还要考虑各部件的轻量化设计，在保证结构强度的前提下，活塞可以做内部挖空处理，连杆可以做工字截面，曲轴平衡块可以做减重孔，降低运动部件的整体质量，减少往复惯性力带来的损耗，同时要保证各部件的壁厚均匀，避免后续加工或者热处理的时候出现变形。做运动仿真的时候要逐段检查活塞在整个行程里的速度、加速度变化曲线，看有没有突变的位置，如果曲线存在突兀的拐点，就要检查是不是尺寸链配合出了问题，或者约束存在过定义的情况，正常的运动曲线应该是平滑过渡的，这样整套机构运行起来才会平稳，没有明显的冲击。另外还要考虑润滑通道的布置，曲轴主轴颈、曲柄销、活塞销这些转动摩擦位置，都要预留对应的润滑油道位置，保证运行过程中摩擦面能得到充分润滑，降低磨损速率，延长整套机构的使用寿命。
