重载行走轮组同轴双轮结构设计

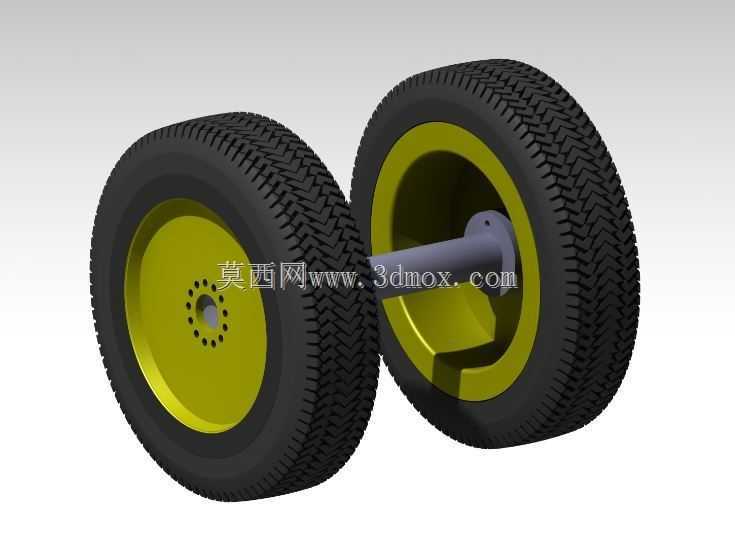

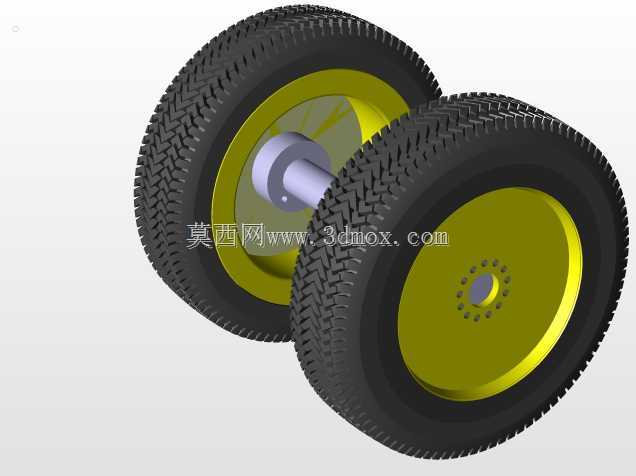

　　这套同轴双轮行走轮组，主要面向厂区重载转运设备、小型工程作业机具、仓储物流台车的行走端配套需求，在实际应用场景中，这类轮组常作为非动力从动轮组使用，适配低速大负载的行走工况，单轮组可承载数百公斤的设备自重加物料载荷，常见于车间物料周转车、小型牵引式平板拖车、移动式作业平台的底部行走端，也可配套在部分轻型农业机具、园林作业设备的行走部位，替代传统单轮结构提升行走稳定性。从结构设计逻辑来看，整套轮组采用同轴一体式布局，一根通长轮轴贯穿两侧轮毂，轮轴中段做等径光轴设计，两端预留轮毂安装定位轴肩，避免轮组在受侧向力时出现轮毂窜动的问题；两侧轮毂采用分体式加工结构，轮毂主体为圆盘式造型，中心加工与轮轴过盈配合的安装孔，

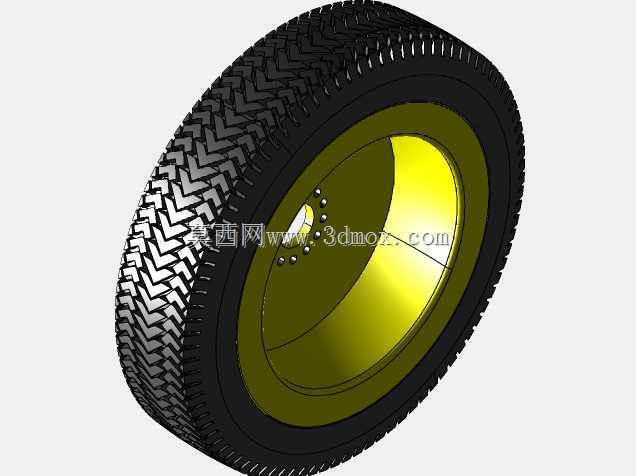

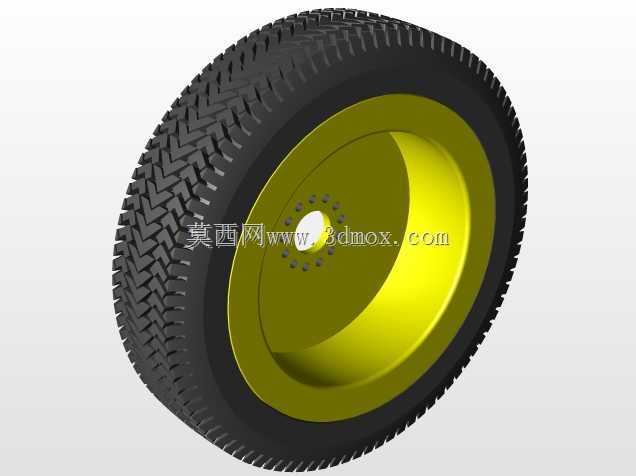

　　其中一侧轮毂端面加工有键槽结构，可根据实际使用需求加装驱动链轮或者传动法兰，将原本的从动轮组快速改造为动力驱动轮组，适配不同设备的动力布置需求。轮胎部分采用深花纹橡胶材质设计，胎面做交错式人字防滑花纹，花纹深度达到胎体厚度的三分之一，既可以在硬化水泥路面行走时降低滚动阻力，也能在砂石、泥泞的非硬化路面提供足够的抓地力，避免轮组在重载起步或者转向时出现打滑问题；轮胎与轮毂之间采用压装式配合，轮毂外缘做凸起止口结构，压装后轮胎内圈与止口完全贴合，不需要额外加装紧固件即可防止轮胎在重载滚动时出现脱圈风险。从安装边界来看，整套轮组的轴向总宽度可根据设备底盘的安装间距做适配调整，轮轴两端预留有轴承安装位，

　　可配套标准深沟球轴承实现轮组与设备支架的转动连接，轮轴端面加工有螺纹孔，可通过端盖锁紧轴承内圈，防止轮组在长时间颠簸工况下出现轴向窜动；轮毂的安装端面做平面度精加工处理，与轮轴轴肩的贴合面粗糙度控制在Ra1.6以内，保证轮组转动时的同轴度，降低滚动过程中的偏磨问题。在实际选型配套时，这类轮组的轮轴直径可根据承载需求做梯度调整，承载要求较高的场景可将轮轴直径加大，同时更换更高载荷等级的配套轴承，轮毂材质可选用铸钢或者高强度工程塑料，分别适配重载金属接触场景或者有防腐要求的化工车间场景；胎面的橡胶材质也可根据使用环境调整，比如需要在防静电区域使用时，可更换为导电橡胶胎面，避免行走过程中静电积累，在有油污的车间场景可更换为耐油橡胶配方，

　　延长轮胎的使用寿命。设计过程中重点考虑了轮组的维护便捷性，轮毂与轮轴的配合采用可拆式结构，当轮胎出现过度磨损时，只需要拆卸轮轴端的锁紧端盖，即可将单侧轮毂连带轮胎整体拆下更换，不需要拆解整套轮组结构，降低设备后期的维护成本；轮轴的受力点做了应力分散处理，在轴承安装位与轮毂安装位的过渡位置加工有圆角卸荷槽，避免轮轴在长期受交变载荷的情况下出现应力集中断裂的问题。从行走性能来看，双轮同轴的布局相比单轮结构，在同等轮径下接地面积提升一倍，同等载荷下对地面的压强降低一半，既可以减少对环氧地坪等软质车间地面的压损，也能在经过路面小障碍时，通过双轮的依次接触降低颠簸幅度，提升设备行走过程中的平稳性，对于搭载有精密仪器的移动式作业平台而言，这种平稳性可以有效降低行走过程中的振动传递，避免设备内部精密元件受振动影响出现精度偏差。轮组的转动阻力经过优化，轴承位采用脂润滑设计，出厂时预填高温润滑脂，可在-20℃到60℃的环境温度区间内长期工作不需要额外补脂，适配大部分工业场景的环境温度要求；胎面的花纹排布做了等节距错位设计，滚动过程中不会出现周期性的振动噪音，在车间内部使用时不会产生额外的噪声污染，符合车间作业的环境要求。
