L型弯折金属螺旋压缩弹簧结构设计

　　做了十几年结构设计，经手的弹性元件少说也有上百种，这次的L型螺旋弹簧结构，最初是为了解决狭小安装空间里双向缓冲的需求才做的方案。常规直筒螺旋弹簧只能沿轴向提供弹力，很多设备内部的安装腔是弯折走向，直簧要么装不进去，要么受力后偏磨严重，寿命达不到设计要求，这种带端部弯折的螺旋结构，刚好能适配转角位置的弹性支撑需求。

　　从应用场景来说，这类弹簧最常出现在传感器触发机构、小型电子设备按键复位、精密仪器的减震触点位置，还有一些气动元件的内部复位结构里。比如接触式位移传感器的测头复位，很多时候安装空间是L型的走线/装配件腔，直弹簧没法顺着腔体走向布置，硬装的话弹簧轴线和受力方向有夹角，用不了几万次就会出现永久变形，弹力衰减超过15%直接导致传感器触发阈值漂移。这个结构的弹簧，两端的挂钩环是顺着弯折方向做的圆弧过渡，没有硬折角，应力集中系数比直角弯折的结构低40%左右，反复伸缩的时候不会在弯折处出现断裂隐患。

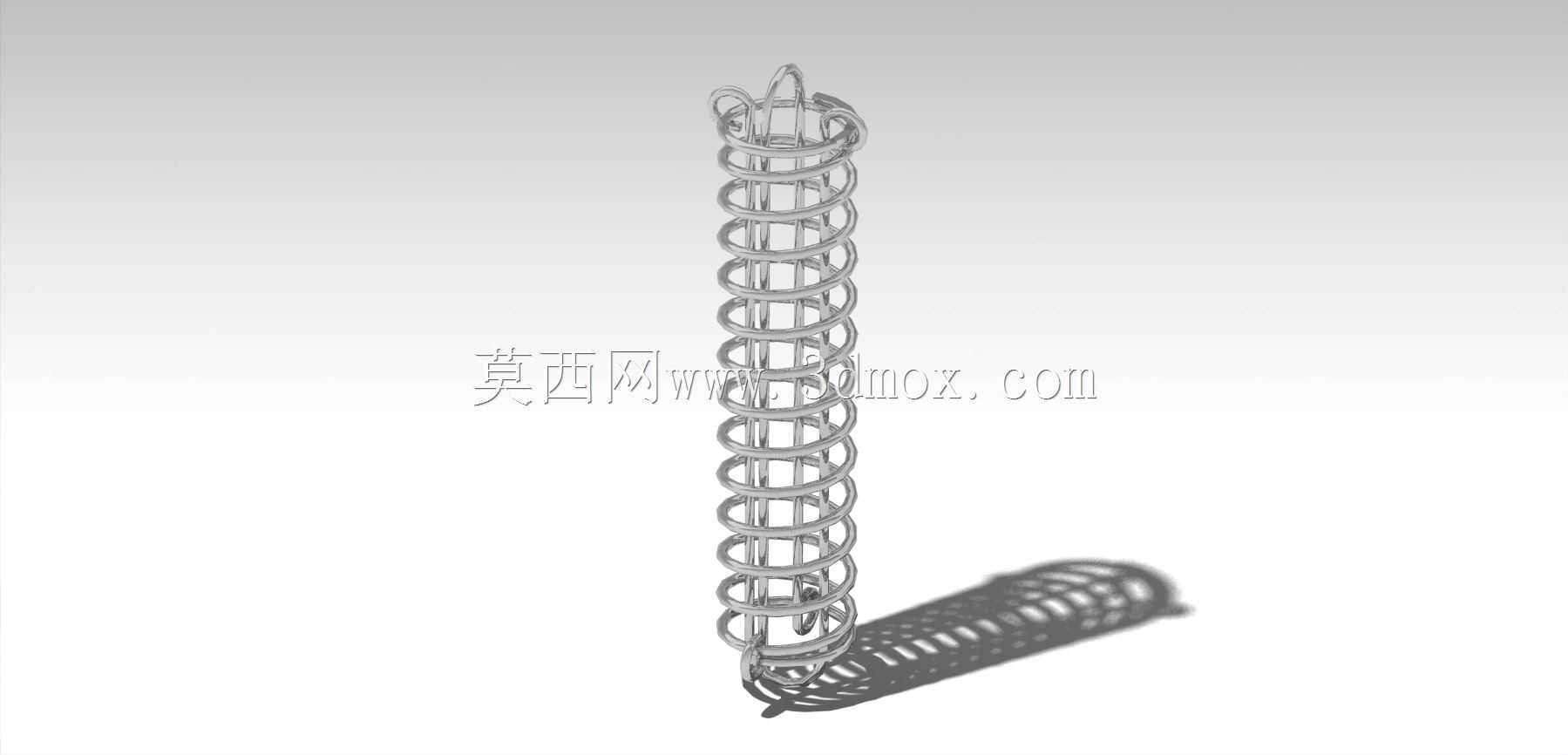

　　设计的时候最先考虑的是旋绕比，常规压缩弹簧旋绕比选5-8比较合适，但因为有90度的弯折段，弯折位置的簧圈间距比直身段大0.2倍线径，避免弯折处相邻簧圈在压缩到位时发生碰磨。端部的挂钩是做了整圈收口的圆弧结构，不是简单的掰弯线头，安装的时候挂在固定销上不会滑脱，挂钩的内径比配套的安装销直径大0.1mm，预留足够的装配间隙，不会因为加工公差导致装不进去，同时间隙也不会太大，避免工作时弹簧晃动产生异响。

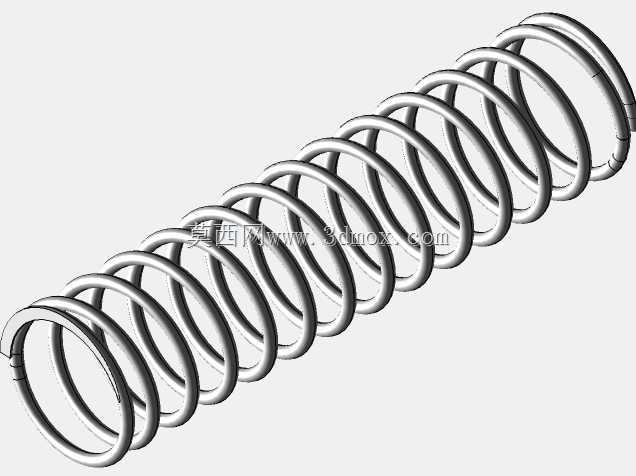

　　实际建模的时候，先扫掠出直身段的螺旋路径，再做相切的圆弧过渡段连接另一端的直螺旋段，两段螺旋的旋向保持一致，线径全程均匀，没有变径位置，这样加工的时候用常规数控卷簧机就能一次成型，不需要二次弯折加工，能有效控制加工成本，量产的时候一致性也更好。簧圈的表面粗糙度控制在Ra1.6，没有明显的卷制划痕，避免应力集中点成为疲劳断裂的起始位置。

　　安装边界上，这个弹簧的直身段长度方向预留10%的预压缩量，安装后初始弹力刚好能克服活动部件的静摩擦力，不会出现松垮晃动的情况。弯折处的转弯半径是3倍簧圈外径，安装的时候这个位置不能和腔体壁硬接触，要预留至少0.5mm的间隙，因为弹簧工作的时候弯折段会有轻微的径向扩张，间隙留小了会磨到腔壁，产生金属碎屑影响设备内部清洁度，尤其是传感器类的精密设备，金属碎屑可能导致电路短路或者信号干扰。

　　功能特性上，这个弹簧在轴向受力达到额定载荷的时候，弯折段会产生微小的扭转变形，能吸收一部分径向的冲击载荷，比直弹簧的缓冲容错率更高。比如设备受到侧向磕碰的时候，直弹簧很容易出现侧弯变形，直接卡死失效，而这个带弯折的结构，能通过弯折段的微量形变卸除侧向力，不会轻易出现卡滞。弹力特性线是线性的，压缩量和弹力的比值偏差控制在5%以内，适合对弹力精度有要求的触发类机构，不会出现力值忽大忽小导致的触发不稳定问题。

　　做结构校验的时候，特意做了10万次压缩疲劳仿真，弯折位置的最大应力比材料的屈服强度低30%，满足常规工业设备3年以上的使用寿命要求。两端的挂钩环做了倒圆角处理，没有锐边，安装的时候不会刮伤安装面或者配套的零件，也不会割伤装配人员的手。整个弹簧没有多余的结构，所有过渡位置都是圆弧相切，建模的时候没有碎面、尖角，导出STEP格式之后导入各类三维软件都不会出现破面，结构工程师拿到手就能直接放到装配体里做干涉检查，不需要再修复几何特征。

　　很多新手设计弹簧的时候只看弹力参数，忽略安装空间的走向，最后装配的时候才发现弹簧和周边零件干涉，不得不临时改方案，耽误项目进度。这种适配转角空间的弹簧结构，就是针对这类安装受限的场景做的优化，不需要额外设计导向杆或者导向套，靠自身的结构就能在L型腔体内稳定工作，能减少周边配套零件的数量，降低整体装配复杂度。
