带紧定锁紧结构的同步带轮传动件

　　做小型自动化输送、桌面级精密传动结构设计时，这类带紧定锁紧的同步带轮是选型库里的高频件，很多刚入行的工程师容易在带轮选型上踩坑，要么选了光孔带顶丝的结构在频繁正反转工况下跑内圈，要么选了键连接的结构导致安装空间冗余，反而拖慢了整台设备的紧凑化设计节奏。这款带轮的设计思路很贴合轻载精密传动的实际需求，轮体采用一体式台阶结构，大端的挡边直接和轮身加工成一体，省去了额外加装挡圈的工序，也避免了挡圈松脱导致同步带跑偏掉带的故障，很多轻载传动场景里，同步带掉带不是因为张紧力不够，恰恰是挡边的安装同轴度差，带体运行时持续蹭挡边，时间长了挡圈移位就会出故障，一体式挡边从根源上规避了这个问题。轮齿部分采用标准圆弧齿形，

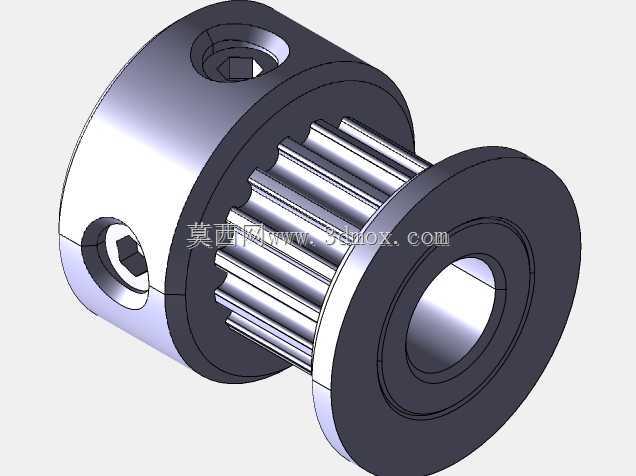

　　和对应型号的同步带啮合时齿侧间隙控制在合理范围，既不会因为间隙过大导致传动回差超差，也不会因为间隙过小导致啮合阻力陡增、带体磨损加快，做过3D打印机传动结构、小型分拣线输送结构的工程师都清楚，轻载同步传动的回差控制，很大程度上取决于带轮齿形的加工精度和啮合间隙的匹配度，这款带轮的齿形过渡圆角做了优化，带齿啮入啮出时不会产生硬冲击，运行噪音比直边齿形的带轮低不少。安装端的结构设计很有针对性，轮毂部分做了加长设计，两个径向的紧定螺钉孔呈90度分布，相比单顶丝的结构，双90度顶丝的锁紧方式可以在轴上形成两个方向的锁紧力，即使设备频繁启停、正反转切换，带轮也不会和传动轴产生相对转动，很多桌面级自动化设备的传动轴直径不大，没法加工键槽，

　　这种双紧定螺钉的结构刚好适配光轴安装的场景，不需要额外做轴上的键槽加工，降低了轴类零件的加工成本。安装边界上，这款带轮的轮毂外径比轮齿部分的外径小，安装时可以直接贴紧轴承座的端面，不需要额外预留挡圈的安装空间，轴向定位只需要靠轴上的轴肩就能完成，整个传动副的轴向尺寸可以压缩得很小，适合安装空间局促的小型设备。实际应用场景里，这类带轮覆盖的工况很广，小到桌面级3D打印机的X/Y轴传动、小型雕刻机的进给传动，大到轻型皮带输送机的辊筒传动、自动化检测设备的工件移送传动，都能看到这类结构的带轮，设计这款带轮的三维模型时，特意把紧定螺钉的安装沉孔、内六角孔的细节都做了还原，工程师在做整机装配干涉检查的时候，可以直接模拟紧定螺钉的安装空间，

　　不会出现实际装配时内六角扳手没法伸进螺钉孔拧动的问题，很多新手建模时容易忽略紧定螺钉的操作空间，等到零件加工完装配才发现扳手被周边结构挡住，不得不返工修改周边零件，带操作空间的模型能帮工程师在设计阶段就规避这类低级错误。轮体的内孔公差按照常用的过渡配合设计，和标准光轴配合时不需要额外修配，压入或者滑入后靠紧定螺钉锁紧就能满足传动扭矩要求，台阶挡边的高度比同步带的厚度高出1.5mm左右，即使带体安装时有少量的轴向窜动，也不会从带轮上脱出，这个挡边高度是经过实际工况验证的，太高会增加不必要的轮体重量，太低起不到防脱的作用。另外轮体的减重设计也做了考量，轮毂部分除了螺钉孔和内孔之外，没有多余的冗余材料，整体转动惯量很小，在频繁启停的传动场景里，小转动惯量的带轮可以降低伺服电机的启动扭矩负载，减少电机的发热，提升整套传动系统的动态响应性能，做高速往复传动的工程师对这点会深有体会，带轮的转动惯量哪怕只增加一点，高速往复运动时的电机负载波动都会很明显。
