FPG9混合零件装配结构三维设计

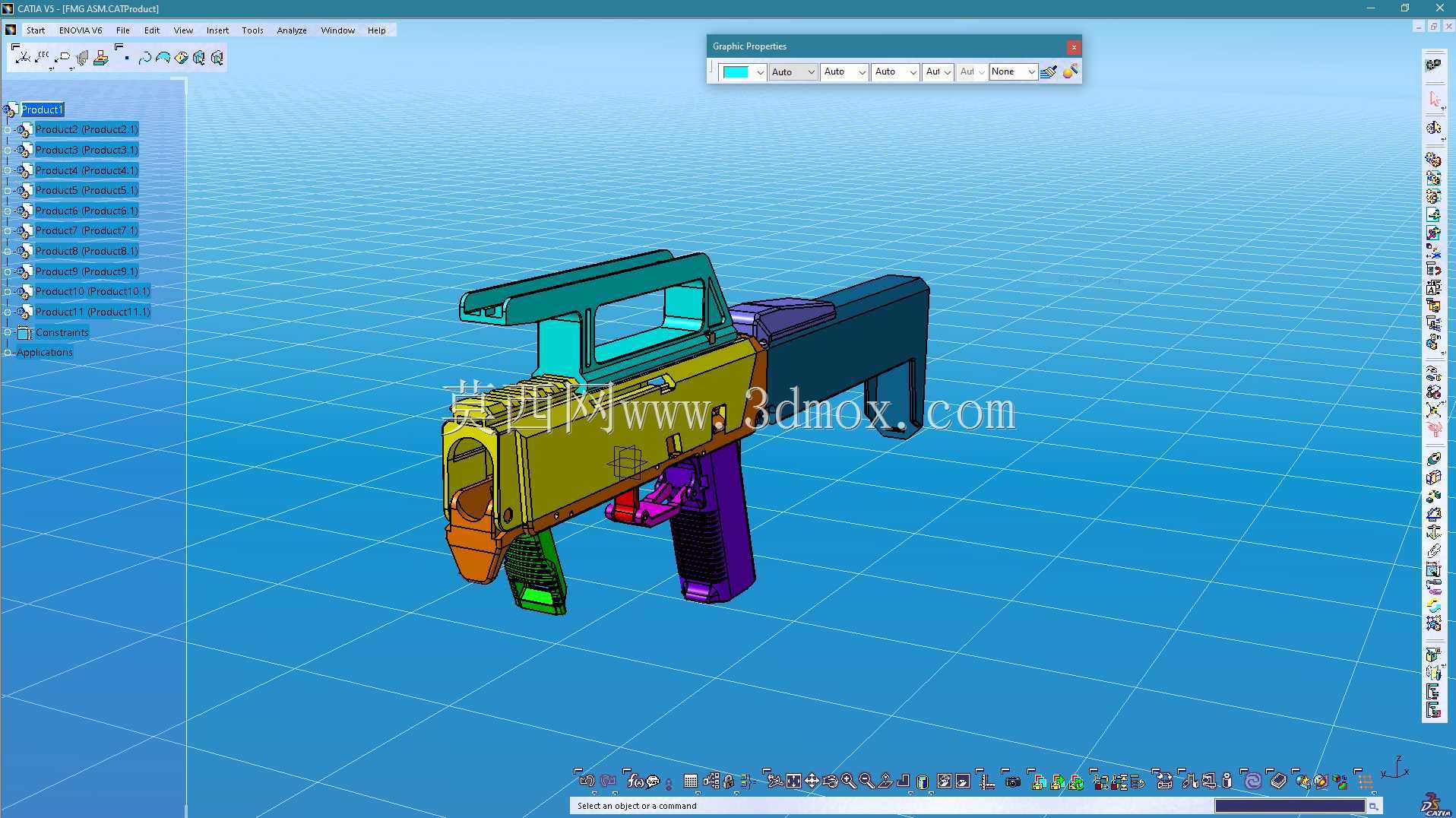

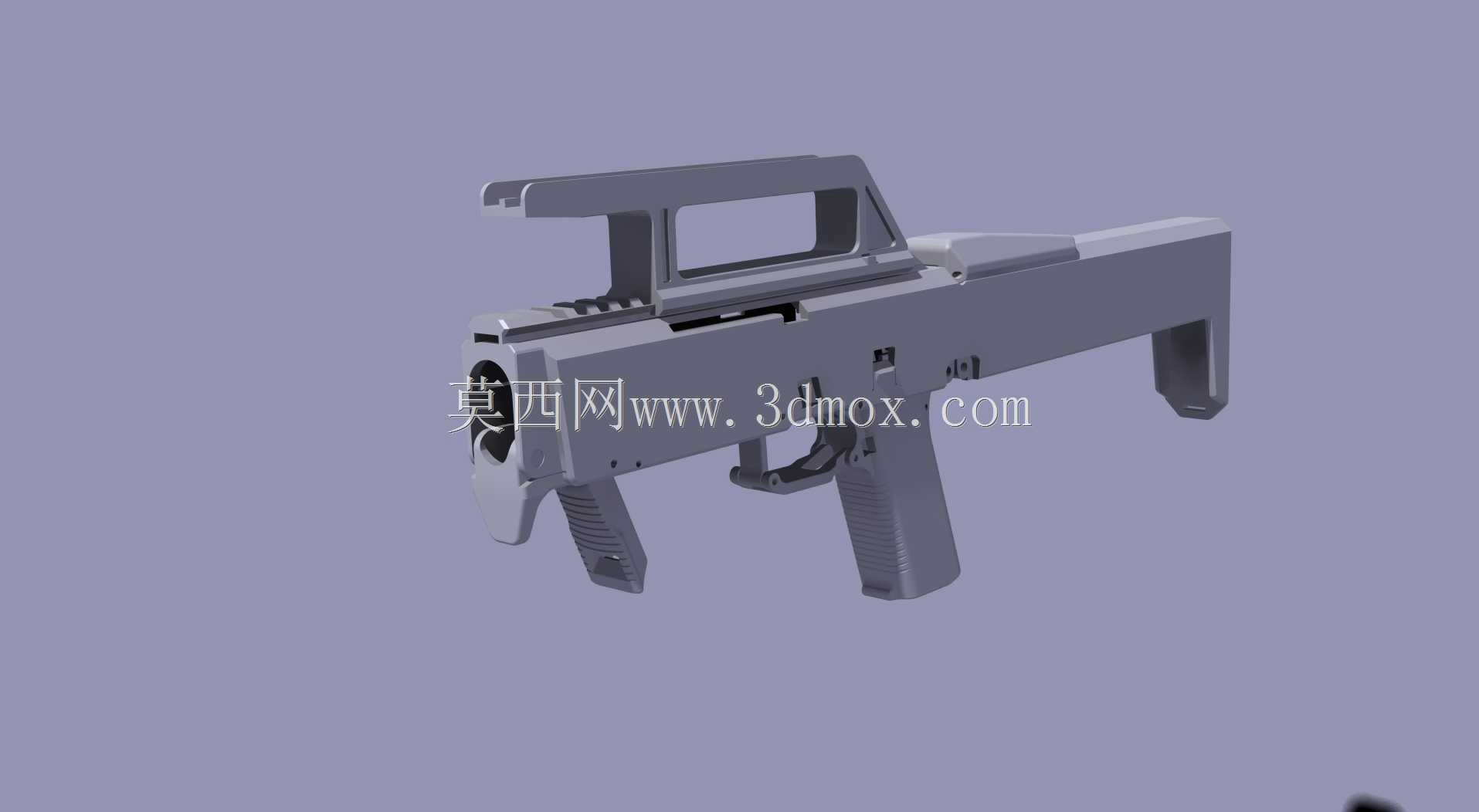

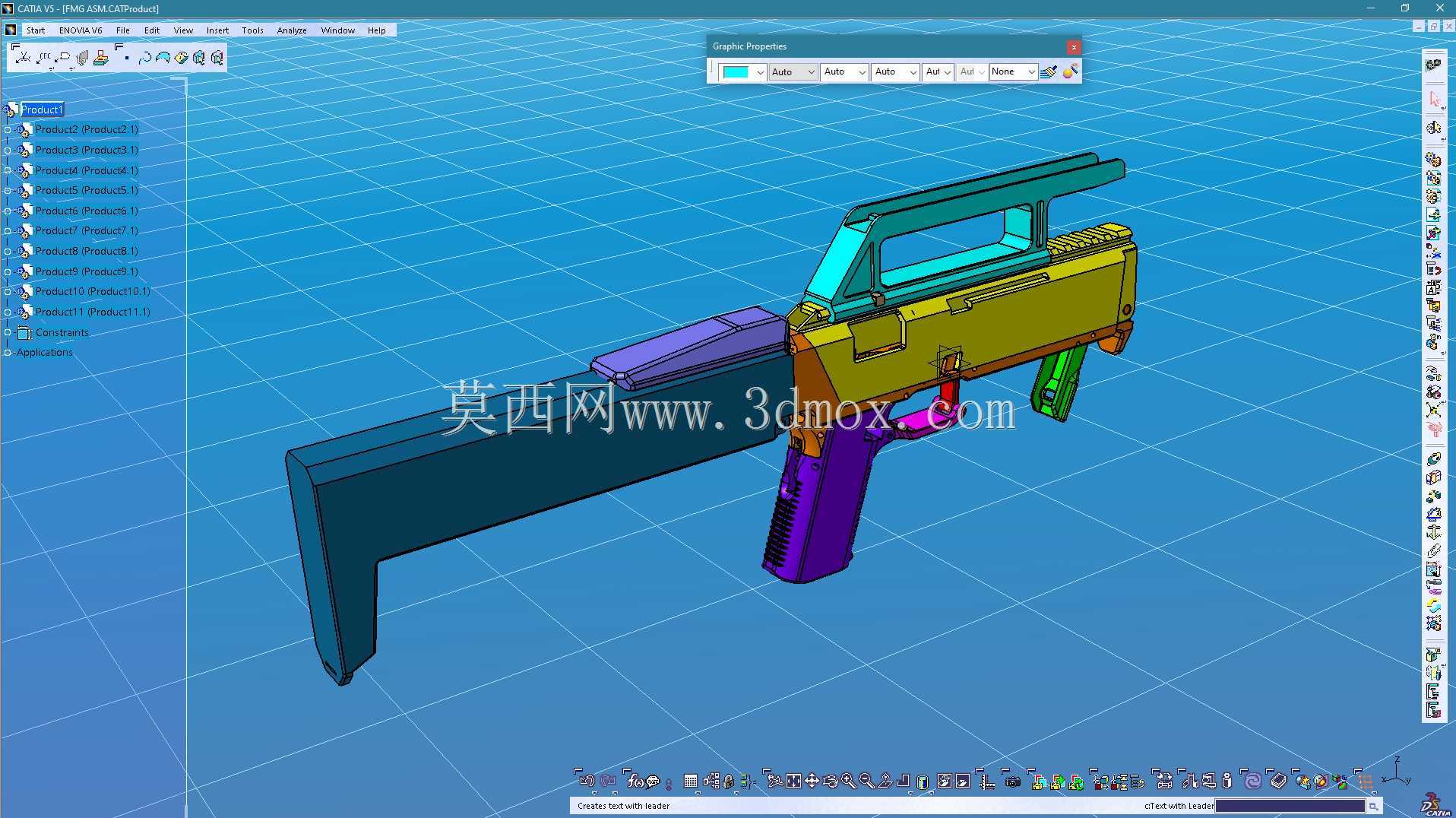

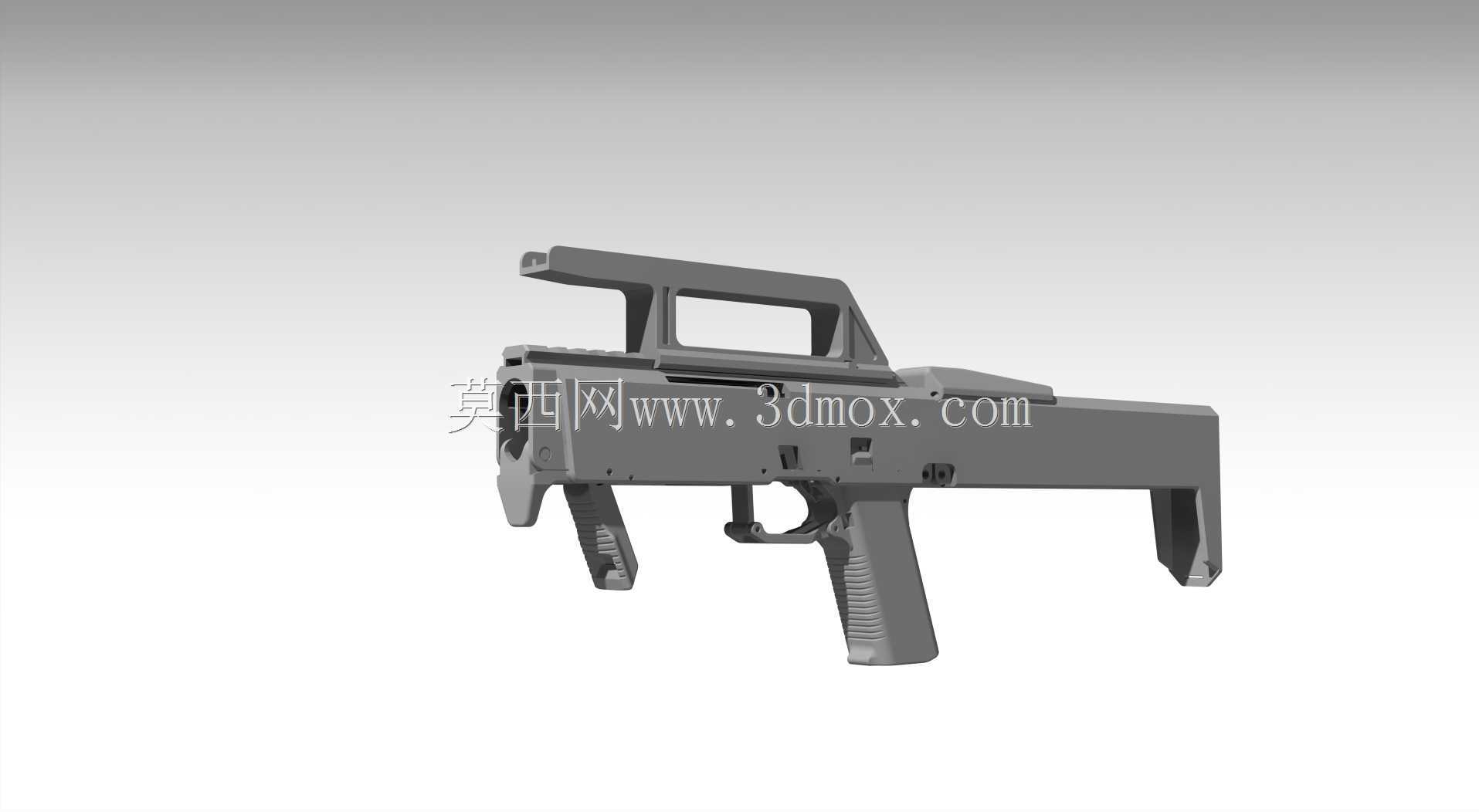

　　在手持类功能设备的结构开发流程中，混合材质零件的装配匹配一直是结构工程师需要重点攻克的环节，尤其是涉及多部件联动、握持受力与功能模块集成的产品，从逆向扫描数据到可落地的参数化实体模型转换，直接决定了后续开模、打样、装配调试的效率。这套FPG9的装配结构，核心是将geomagic逆向导出的点云处理后生成的实体模型，完成各子部件的初步配合校验，覆盖了握持段、功能触发段、框架支撑段、外部覆盖件等多个模块的装配关系梳理。

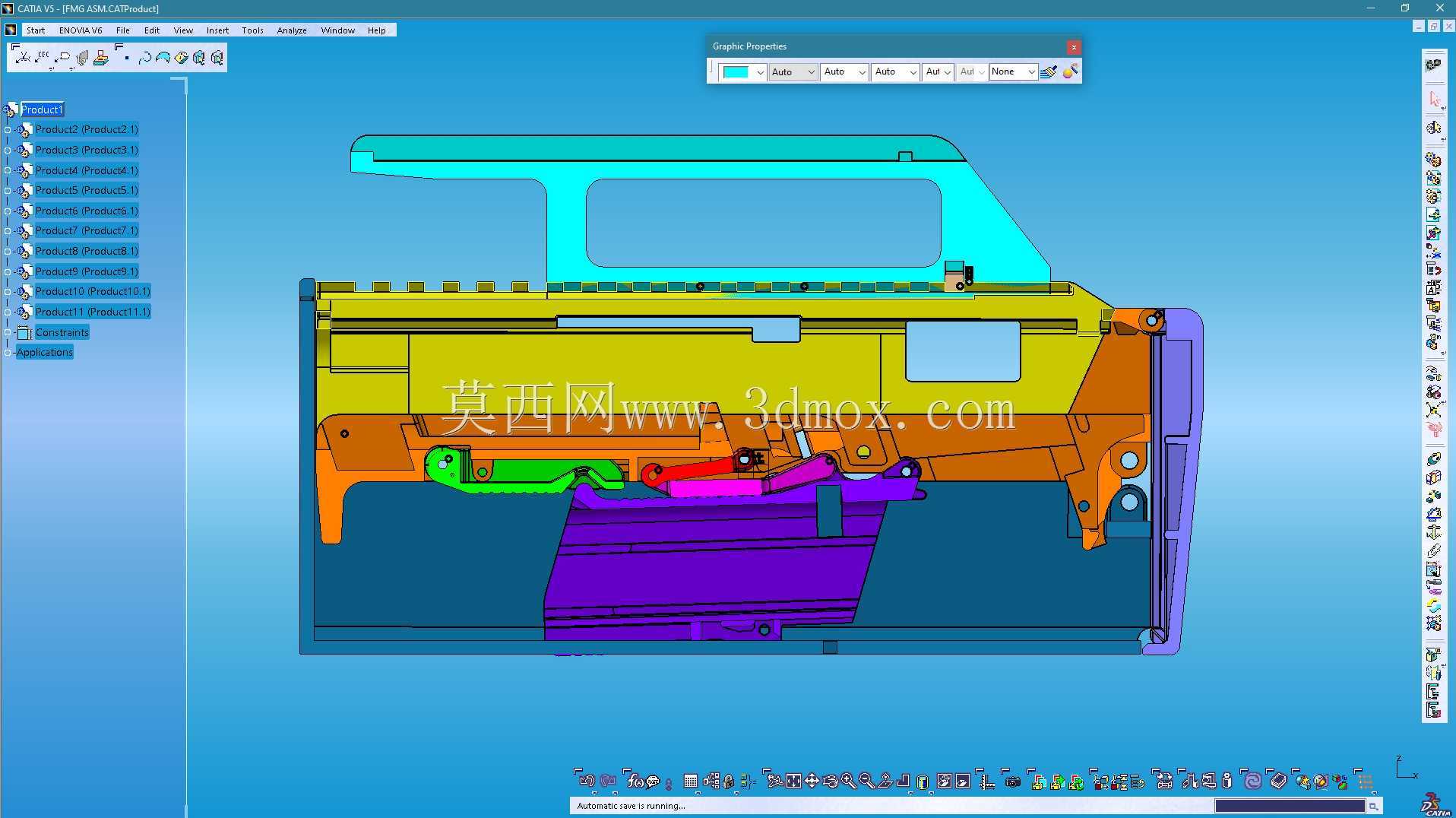

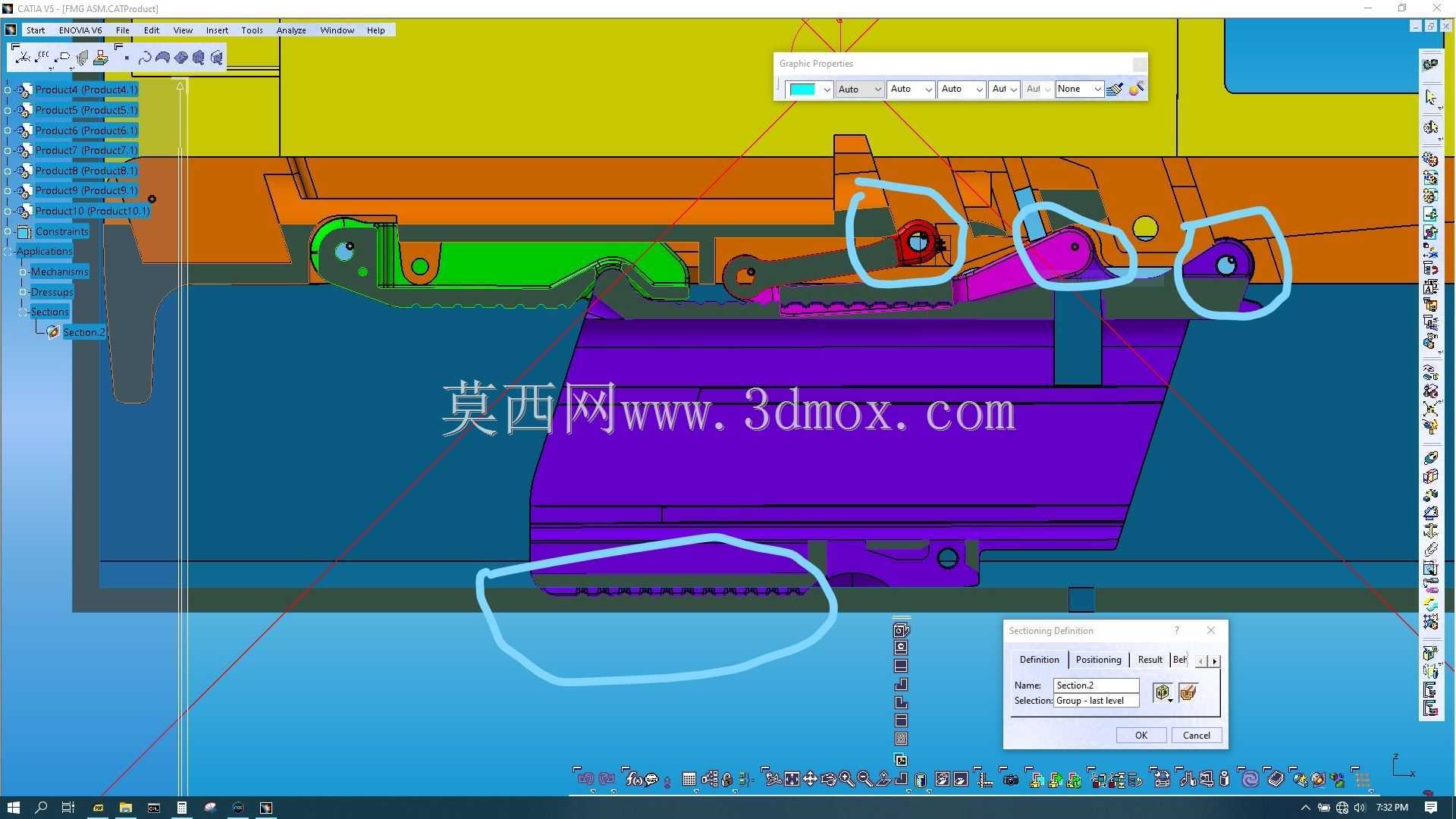

　　从实际应用场景来看，这类结构的验证工作，大多服务于手持类功能装置的前期开发阶段，工程师需要在三维环境中提前排查各零件的干涉情况，确认活动部件的行程边界，避免后续实物打样阶段出现装配卡滞、受力薄弱、握持贴合度不足的问题。比如握持区域的曲面造型，需要匹配成年人手掌的自然握持弧度，在三维装配环境中可以直观看到握把片与内部支撑框架的贴合间隙，确认紧固件的安装位置是否会硌手，同时验证扳机类活动部件在扣动行程中，是否会与周边的护圈、框架结构发生摩擦干涉。

　　设计思路上，这套装配模型没有采用理想化的全参数化从零建模，而是基于逆向扫描得到的实物点云数据，先完成各独立零件的实体化重构，再按照实际装配的约束关系完成组合，这种方式的优势在于可以最大程度还原实物的实际尺寸特征，避免纯正向建模中出现的曲面偏差，尤其是对于带有复杂自由曲面的握持件、外观覆盖件，逆向导出的实体模型能更好匹配人体工学的实际曲面数据。在装配约束的设置上，固定件采用重合、同轴心的基础约束锁定相对位置，活动件则保留对应的运动自由度，比如触发部件保留绕销轴的旋转自由度，前把持部件保留对应滑动或旋转的活动空间，方便后续在装配环境中直接做运动模拟，验证功能行程是否符合设计要求。

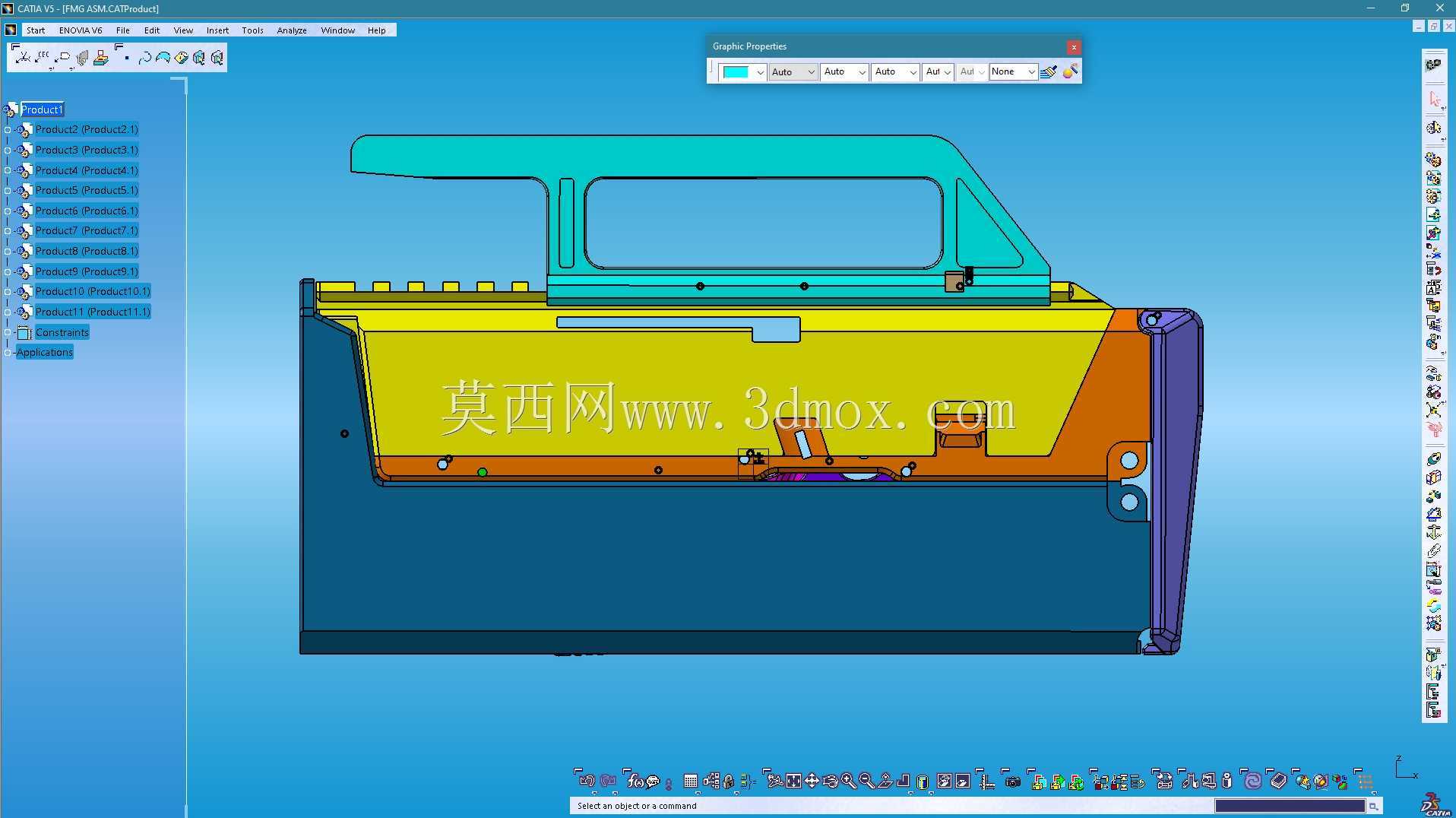

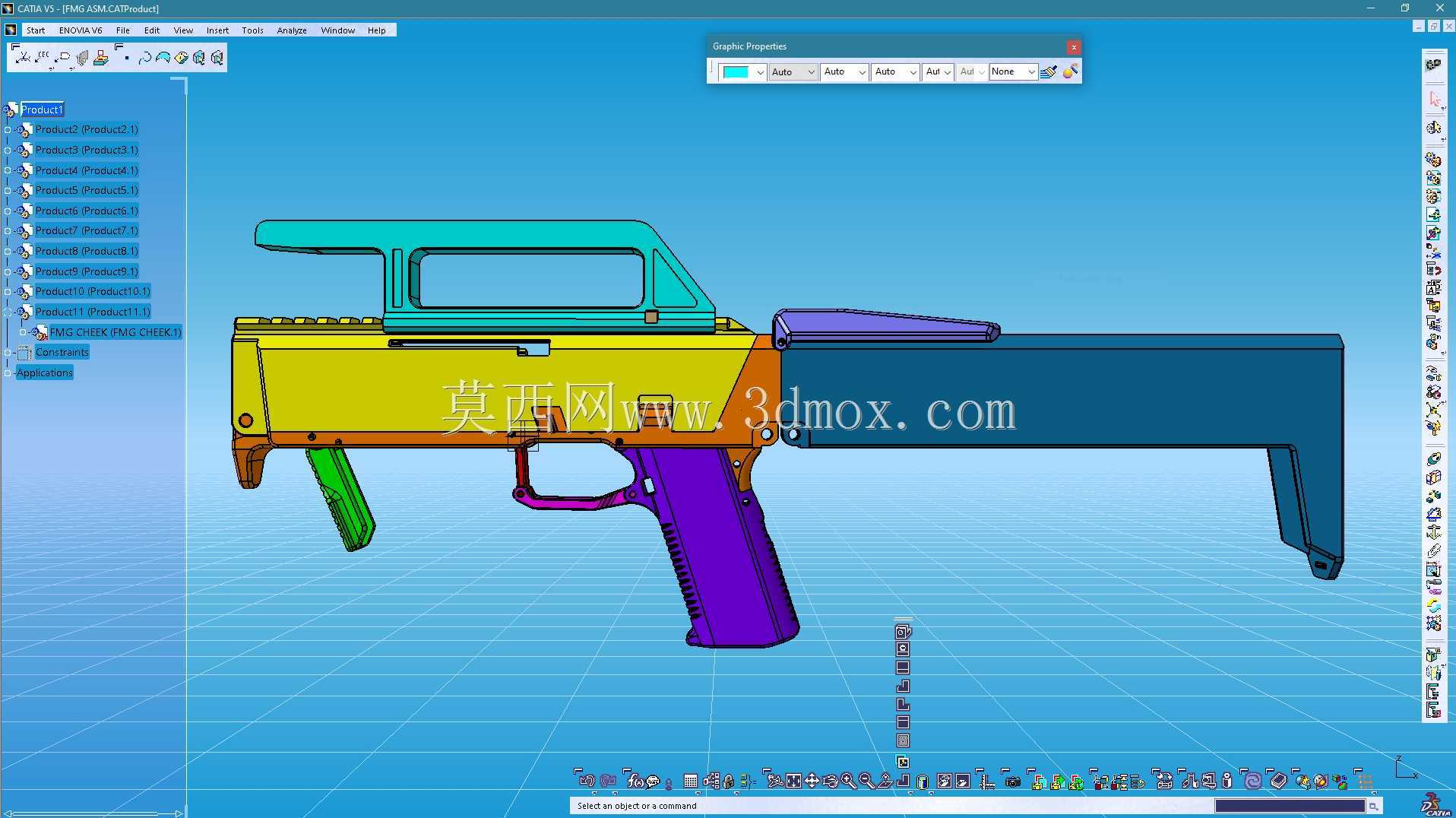

　　从外形尺寸与安装边界来看，整体装配体的长度、高度、宽度尺寸完全匹配手持操作的合理范围，不会出现尺寸过大导致握持费力、尺寸过小导致内部功能模块无法排布的问题。各子零件的安装接口都做了对应的限位结构设计，比如框架上的定位凸台与覆盖件上的定位凹槽一一对应，装配时可以快速完成定位，减少装配过程中的调整时间；气动相关组件的安装槽位预留了足够的管路排布空间，不会出现管路被挤压、弯折影响气路通畅的问题；各部件的壁厚设置也兼顾了结构强度与轻量化需求，握持部位的壁厚满足跌落、受力的强度要求，非受力的外观覆盖件则适当调整壁厚控制整体重量。

　　在结构细节处理上，不同材质的零件在装配时的间隙预留也做了对应考量，比如硬质塑料框架与软质握持贴片之间预留了合理的过盈配合量，保证装配后贴片不会出现松脱晃动；金属材质的销轴类零件与塑料件的安装孔之间，预留了适合的转动间隙，避免长期转动磨损后出现松旷；各部件的分模线位置在装配状态下处于非外观面、非握持接触面的位置，不会影响后续量产时的外观质感与握持手感。这套初步装配模型的核心价值，是在设计早期完成整体结构的可行性验证，把干涉问题、配合间隙问题、安装空间问题都在三维环境中排查解决，为后续的零件细化、工程图输出、实物打样提供可靠的结构基础，减少后续迭代的次数，缩短整体开发周期。
