FPG9面颊适配结构三维数模设计

　　该结构件属于轻武器战术配件范畴，主要适配FPG9系列折叠气动枪械的握持区域外侧覆盖需求，在实际使用场景中承担握持贴合、外观包覆、结构防护三重作用。从实际使用场景来看，这类面颊结构直接接触使用者握持时的虎口与掌侧区域，需要兼顾握持时的贴合度与长时间持握的触感，同时要覆盖枪械内部的传动与气动组件，避免日常携行过程中灰尘、杂物进入构件缝隙，也能在发生轻微磕碰时分散冲击力，保护内部精密的气动触发与折叠锁止结构。

　　设计过程中首先要匹配FPG9本体的安装基准，整个构件采用贴合枪身侧轮廓的楔形流线造型，整体沿枪身纵向延伸，安装边界完全贴合枪身侧方的预留卡槽，不需要额外打孔改造，可直接通过侧面的卡扣结构与枪身本体卡接固定，安装后与枪身侧面的缝隙控制在0.1mm以内，避免出现凸起或凹陷影响握持手感。外形上采用前窄后宽的渐变截面，靠近扳机护圈的位置做了收窄处理，避免干涉扳机操作，靠近枪身后部的位置做了符合人体掌侧弧度的微弧面处理，持握时掌部肌肉可以自然贴合在构件表面，不会出现硌手的棱角。

　　从功能特性来看，该结构件采用薄壁包覆设计，整体壁厚控制在2.5mm，既保证了足够的结构强度，在日常握持、轻微磕碰时不会发生变形断裂，也不会过度增加枪身整体重量，影响枪械的重心平衡。构件内侧设计有三条纵向的定位筋，对应枪身侧面的三个定位槽，安装时可以顺着定位筋滑入到位，卡扣卡入后不会出现前后窜动或者左右晃动的情况，即使在连续击发的振动环境下也能保持固定位置不松脱。构件表面做了分区的防滑纹理设计，在掌根常接触的区域做了浅凹的磨砂纹理区域，不需要额外增加防滑纹的凸起高度，就能提升握持时的摩擦力，避免手汗情况下出现打滑，同时也不会因为纹理过深硌手影响长时间持握的舒适度。

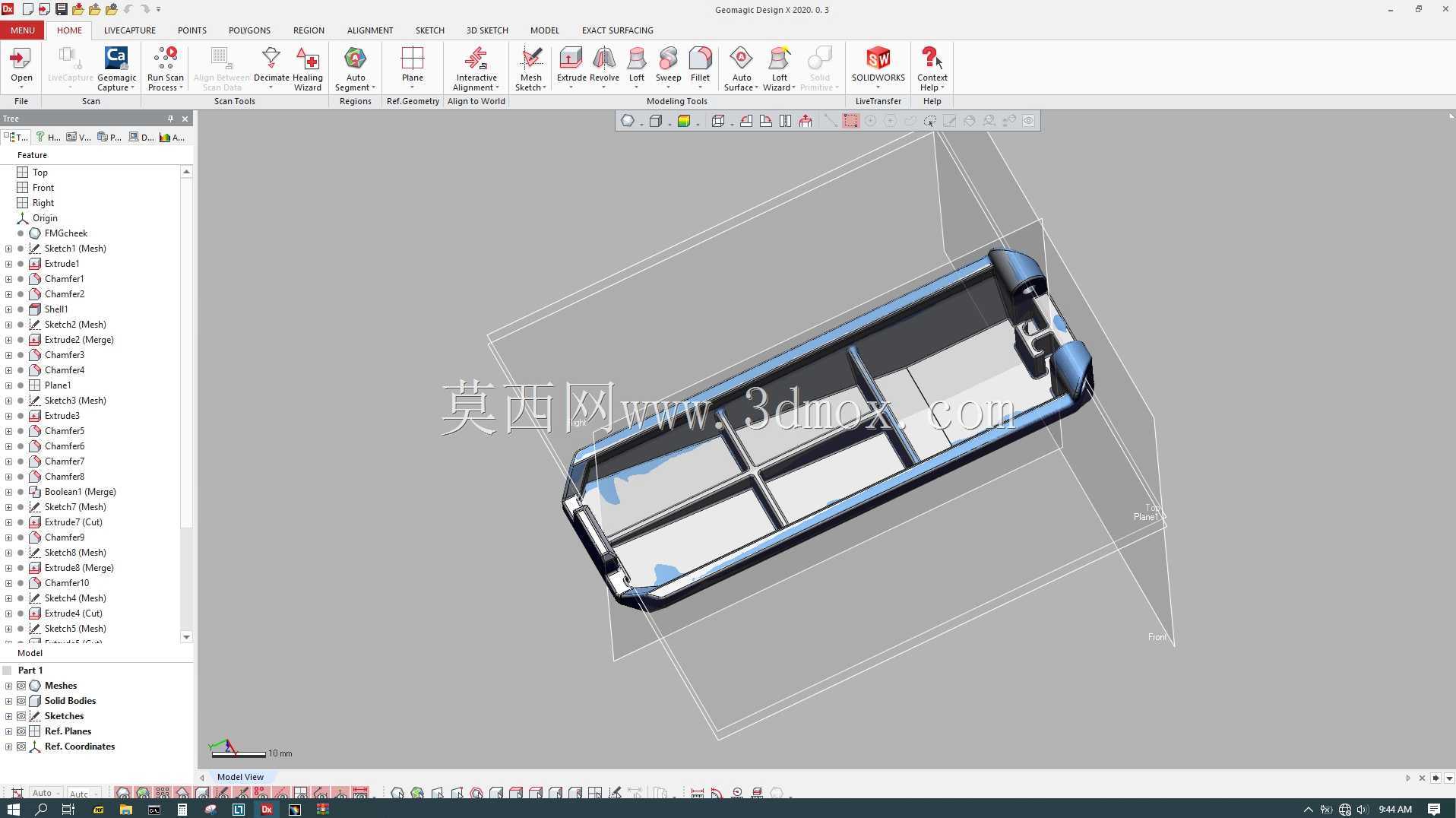

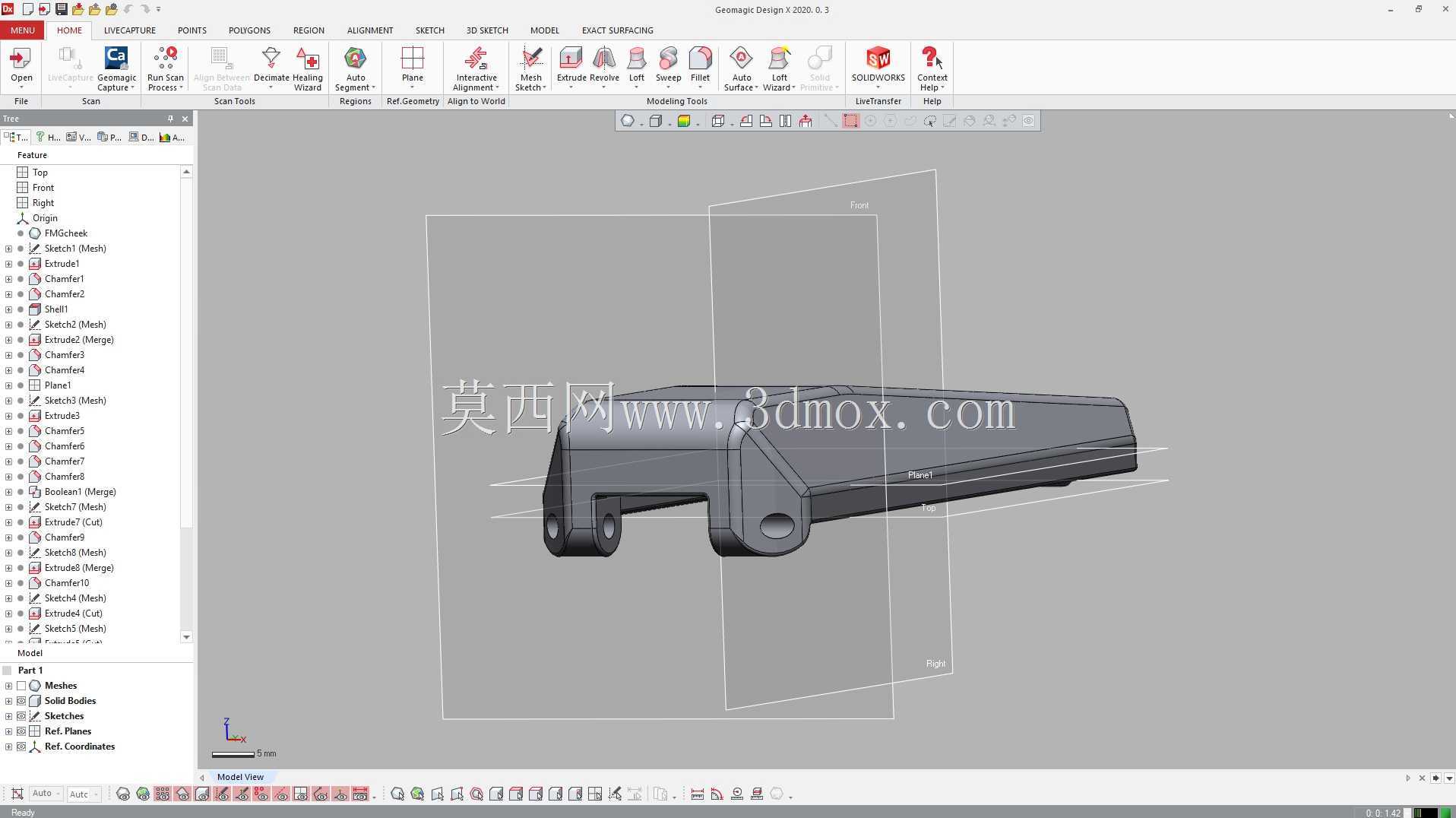

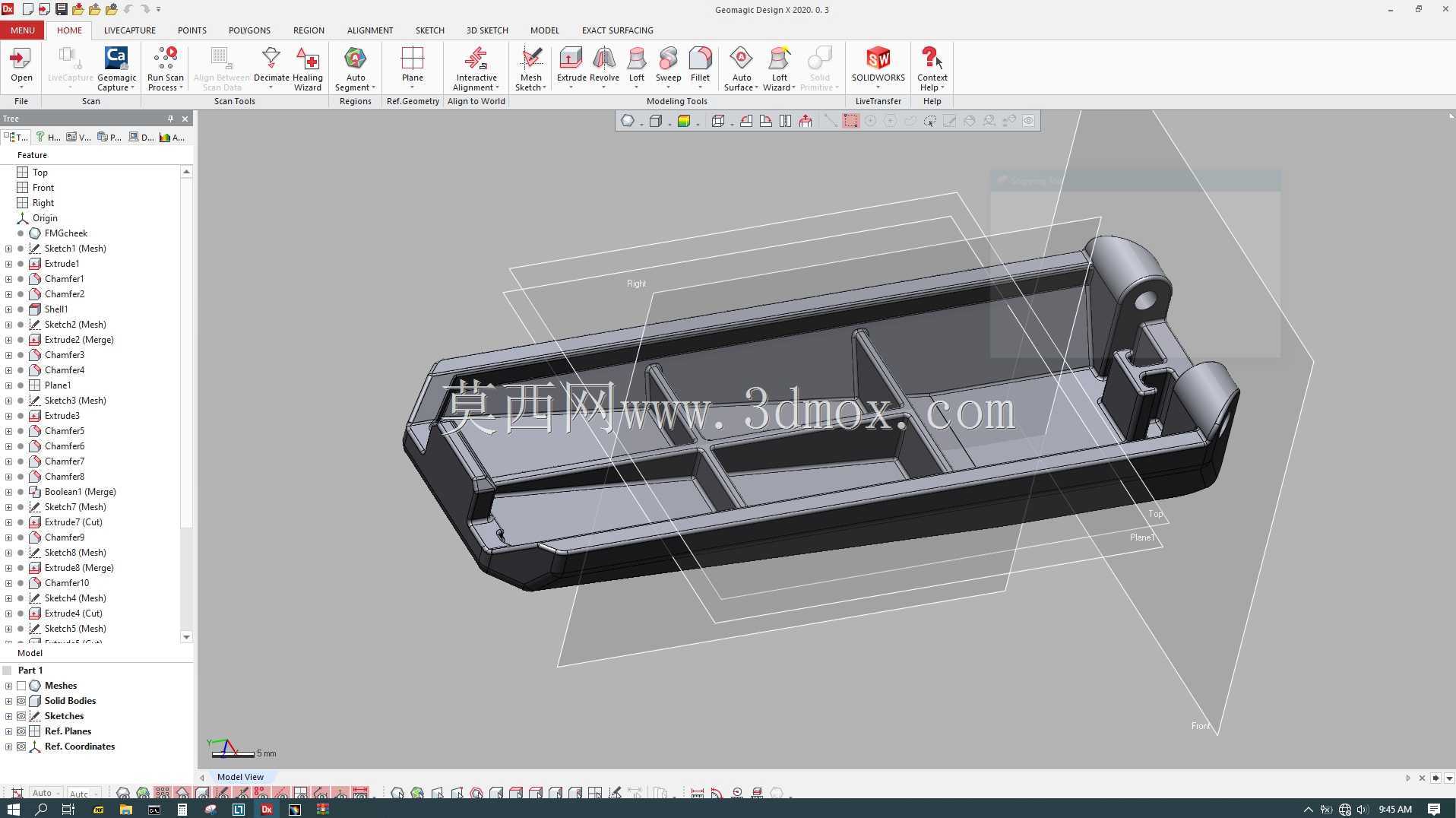

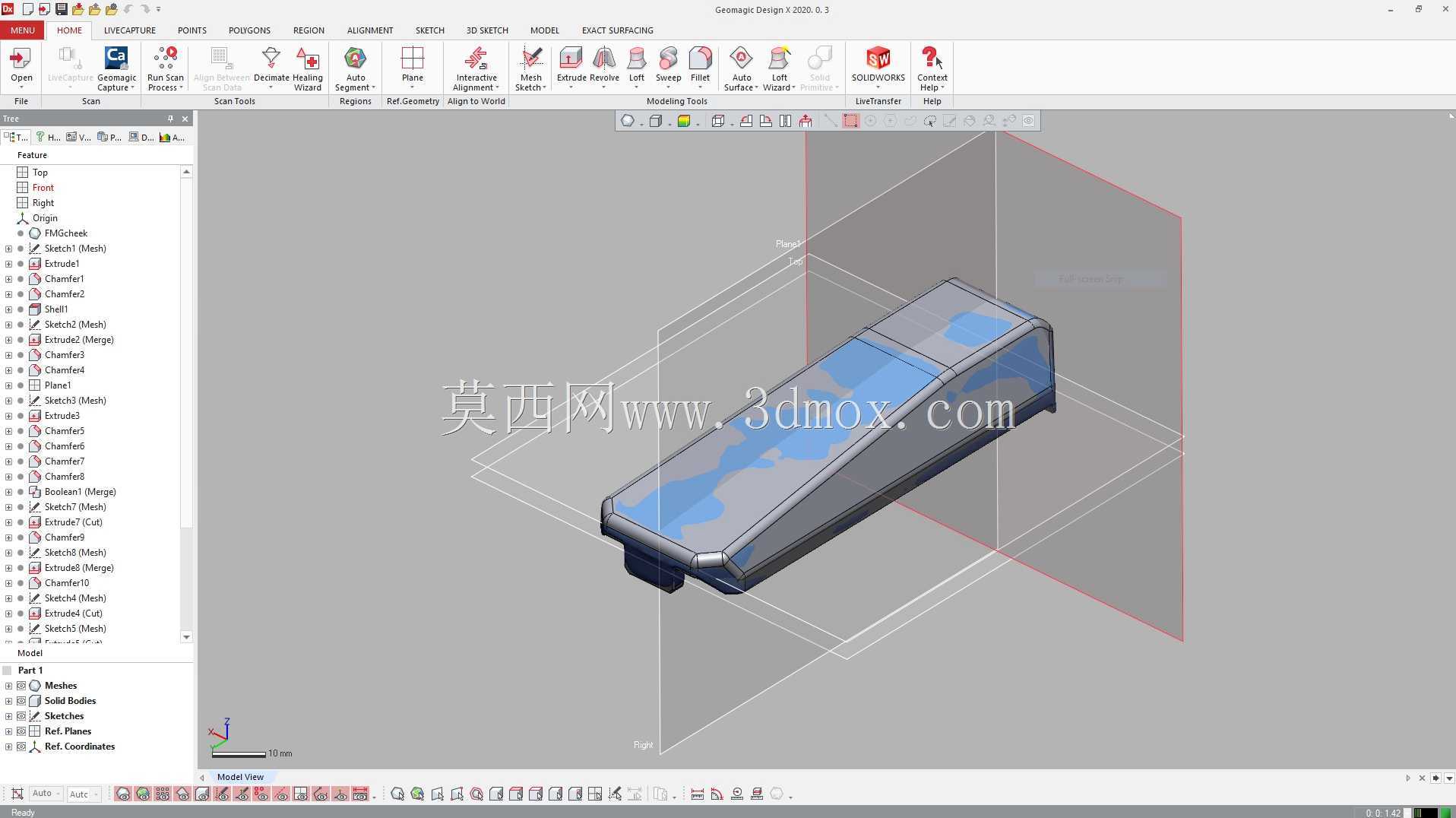

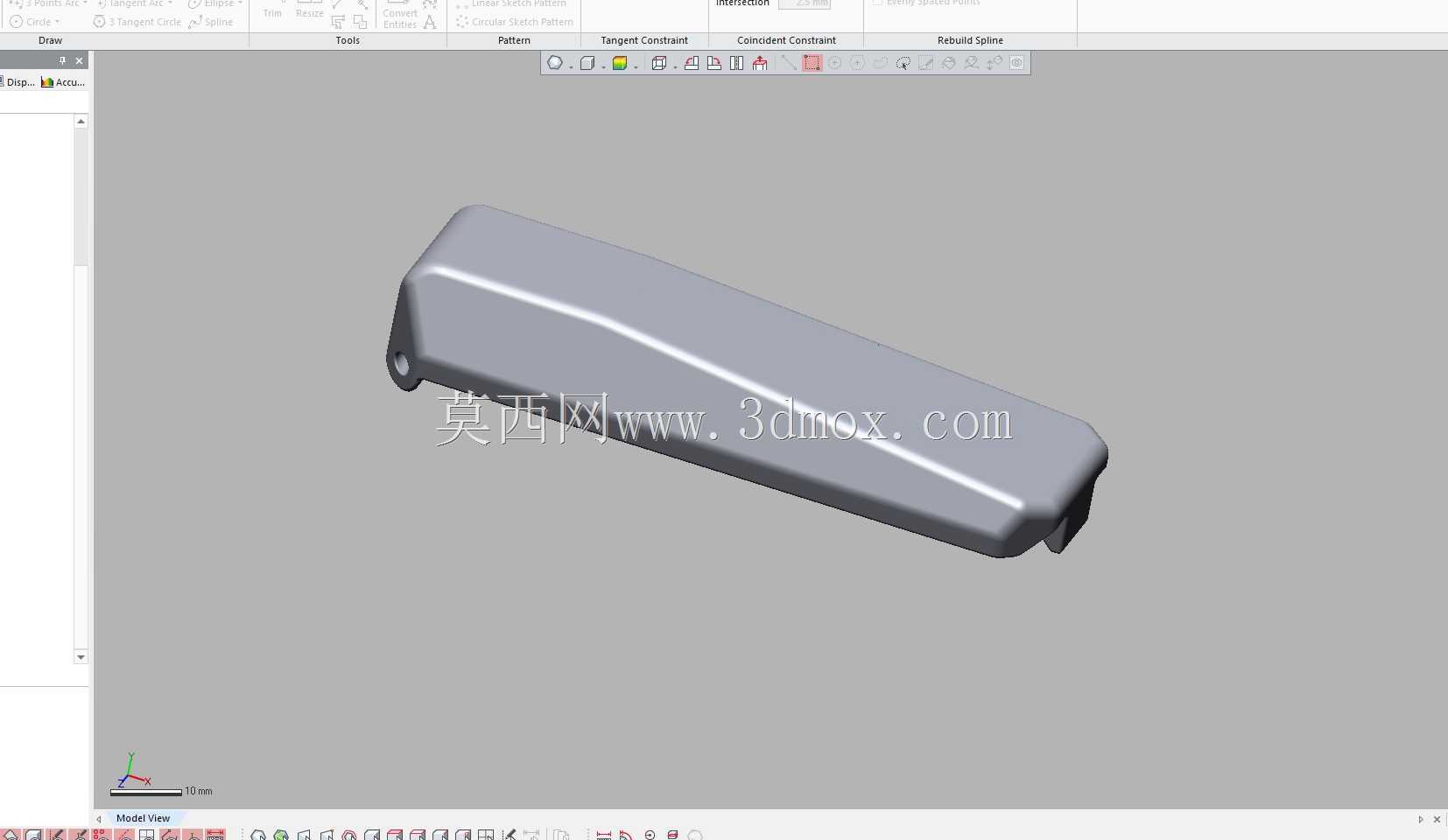

　　设计思路上优先遵循了配件与原枪的适配性原则，所有安装接口的尺寸完全匹配原枪的预留结构，没有改动原枪的任何原有结构，属于无损安装的替换配件。在建模过程中首先提取了原枪身侧面的点云数据，基于原枪的外轮廓曲面做偏移生成构件的内表面，保证内表面与枪身的贴合度，之后根据握持的人机工程学要求调整外表面的弧度，在不超出枪身整体宽度边界的前提下，尽可能优化握持区域的贴合度。构件的边缘全部做了R1.2的圆角处理，所有棱角位置都做了钝化，避免携行或者使用过程中划伤手部或者勾挂衣物。考虑到实际使用中可能出现的拆卸需求，构件在靠近尾部的位置设计了一个深度1mm的拆卸凹槽，可以用平口工具轻轻撬动即可拆下，不需要暴力拆解，也不会在拆卸过程中损伤枪身或者构件本身的漆面。

　　从安装边界来看，该构件安装后完全处于枪身侧面的原有轮廓范围内，最外侧突出枪身基准面的距离不超过8mm，不会影响枪械的折叠功能，折叠后构件也不会与枪身的其他部分发生干涉，折叠状态下依然可以保持完整的包覆效果。构件前端的位置刚好对齐扳机护圈的后缘，不会向前延伸影响扳机的操作行程，后端对齐枪身握把的上缘，与握把的衔接处做了平滑过渡，没有台阶感，握持时手部从握把移动到面颊区域时不会有突兀的触感变化。在材质适配方面，该结构的壁厚与筋位设计完全适配常规的注塑成型工艺，拔模斜度统一设置为1.5度，没有倒扣结构，不需要复杂的抽芯结构即可开模生产，适合批量加工，也可以采用3D打印的方式做小批量定制生产，打印时不需要添加额外的支撑结构，成型后表面处理工作量小。
