基于扫描逆向的FPG前把手结构设计

　　在轻武器配件的结构开发流程中，手持握持部件的人机适配性与结构可靠性，是直接影响操作手感与使用稳定性的核心设计指标，本次完成结构建模的FPG前把手，正是针对格洛克系列枪械配套FPG转换组件开发的前置握持结构，其设计过程依托实物扫描点云数据完成逆向重构，全程围绕实际握持场景的受力特征与安装匹配要求展开。从实际应用场景来看，这类前置把手主要配套紧凑型枪械转换套件使用，在双手持握射击姿态下，副手可以通过握持该结构稳定枪械前端，抵消连续射击过程中的枪口上跳幅度，同时在携行或快速出枪过程中，前置把手也能提供额外的施力点，提升枪械整体的操控响应速度，尤其在CQB近距离作战场景下，合理的前置把手结构能够大幅缩短射手的姿态调整时间，降低持握疲劳感。

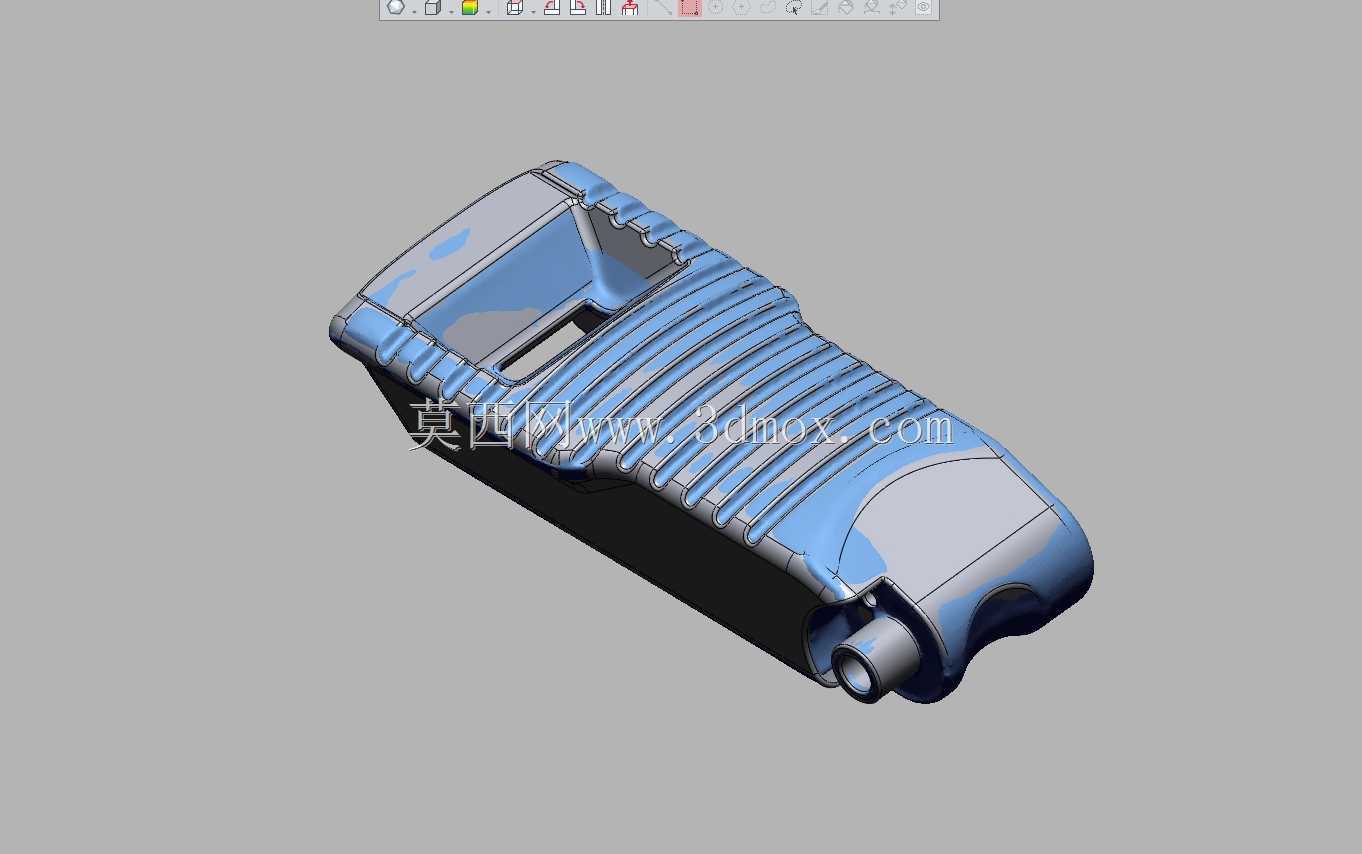

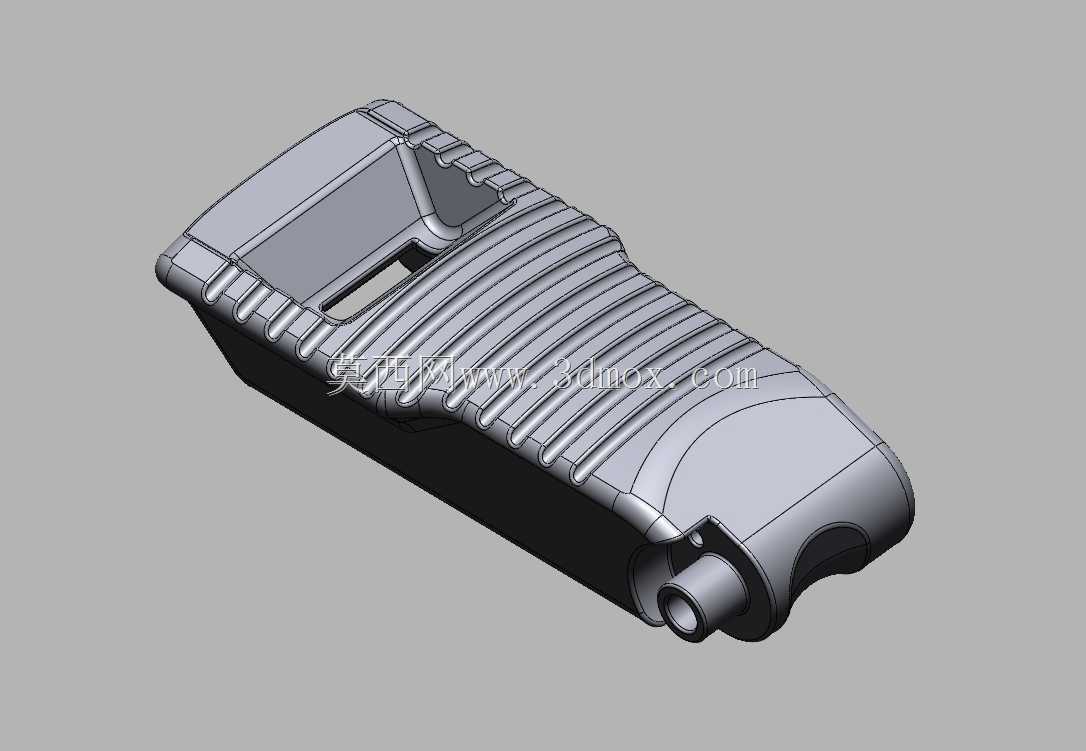

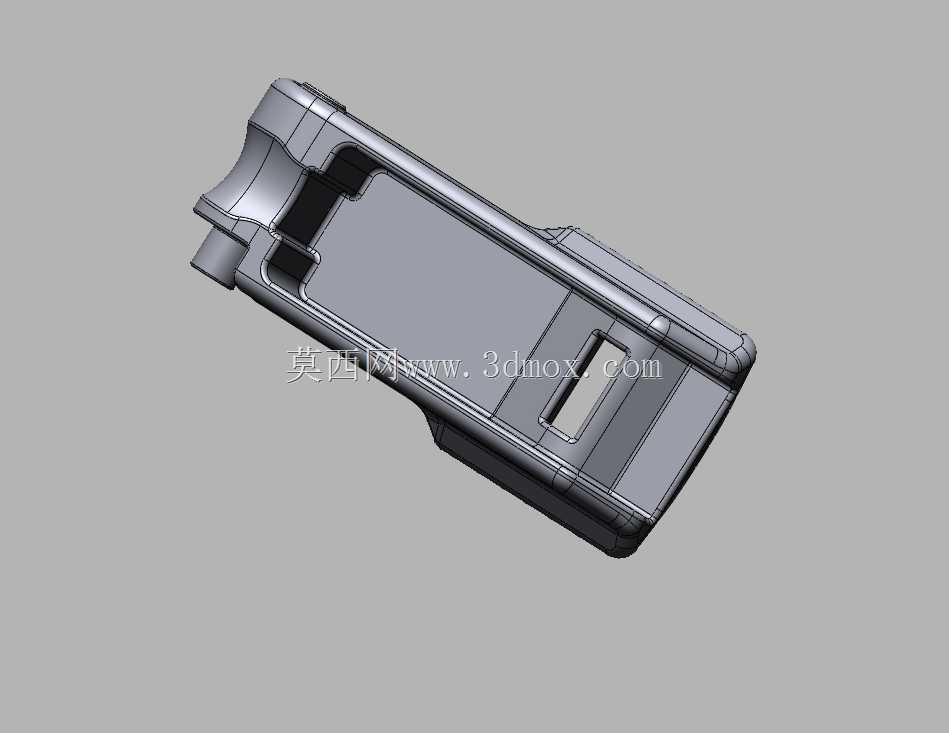

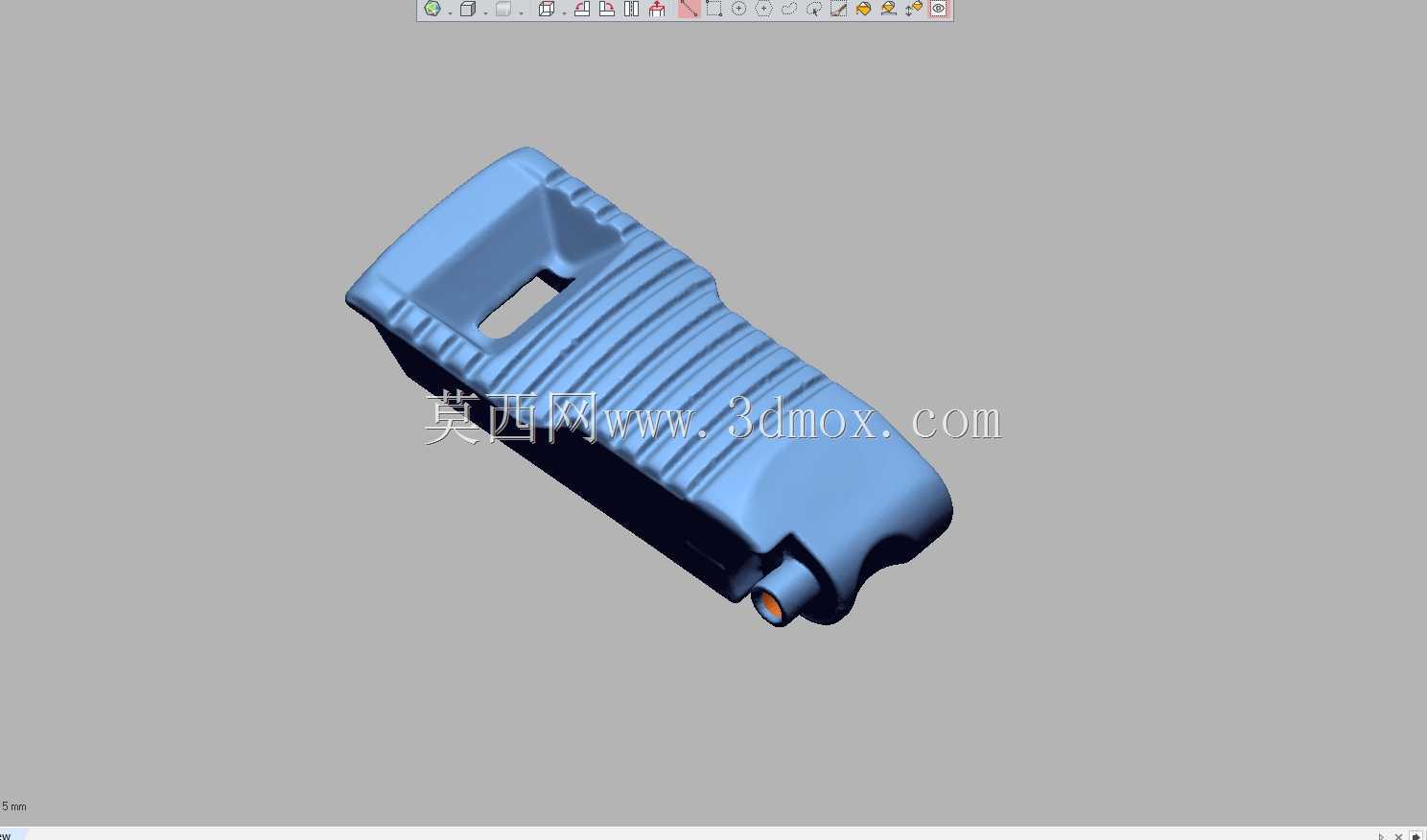

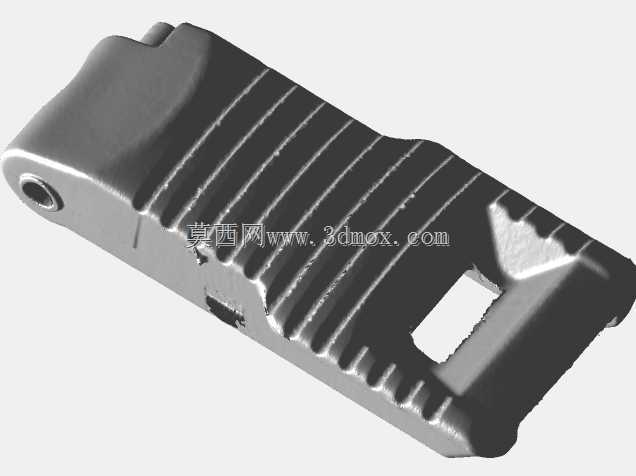

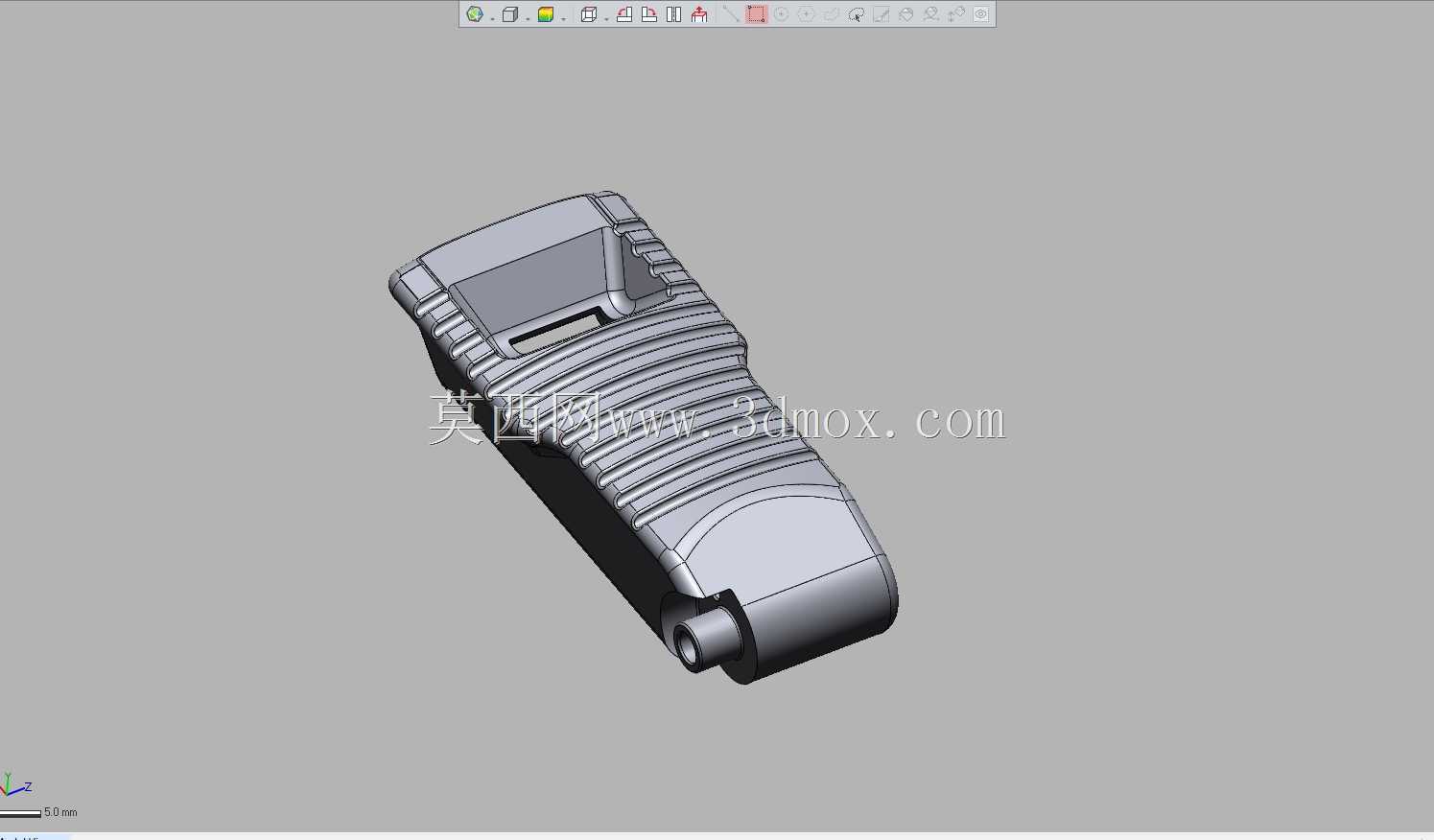

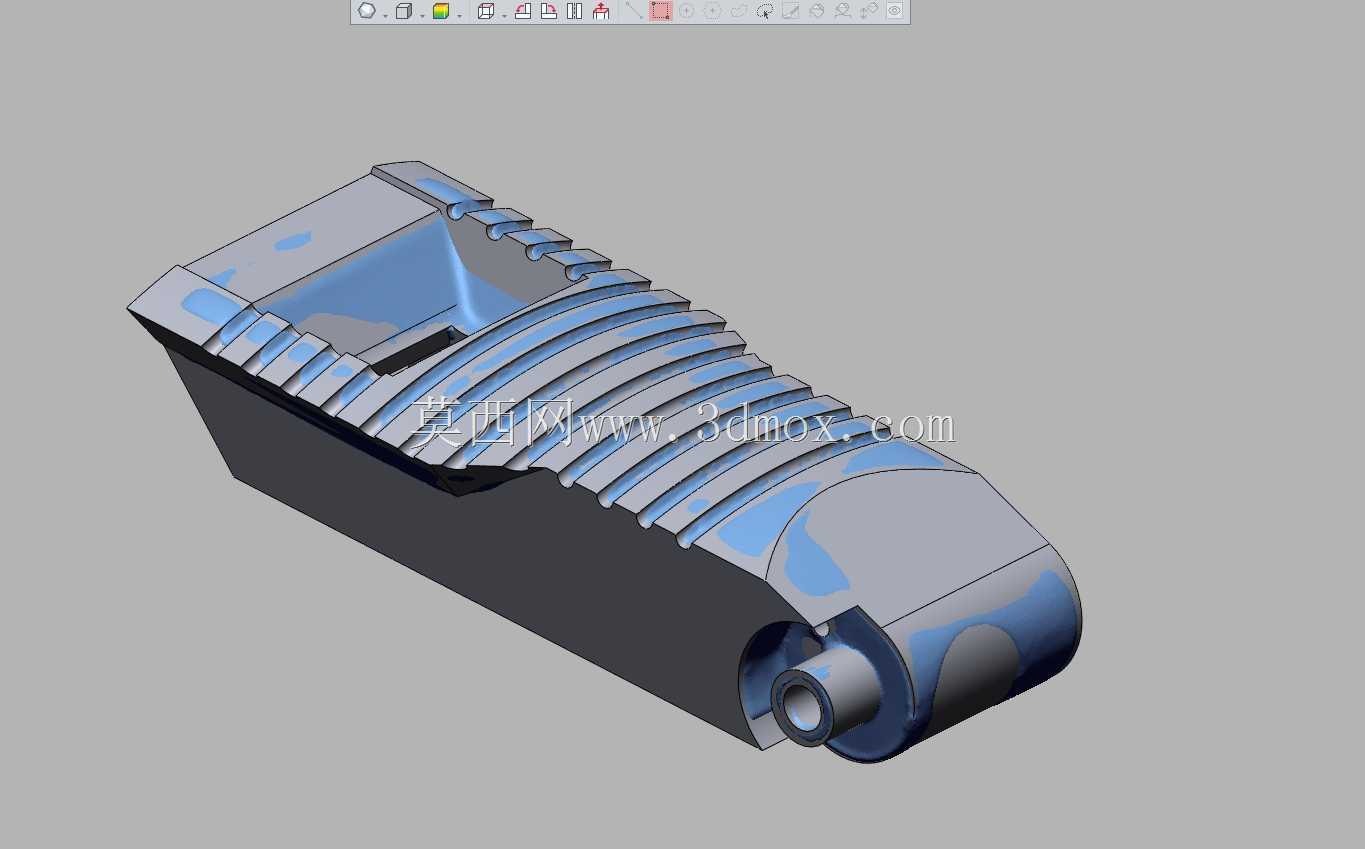

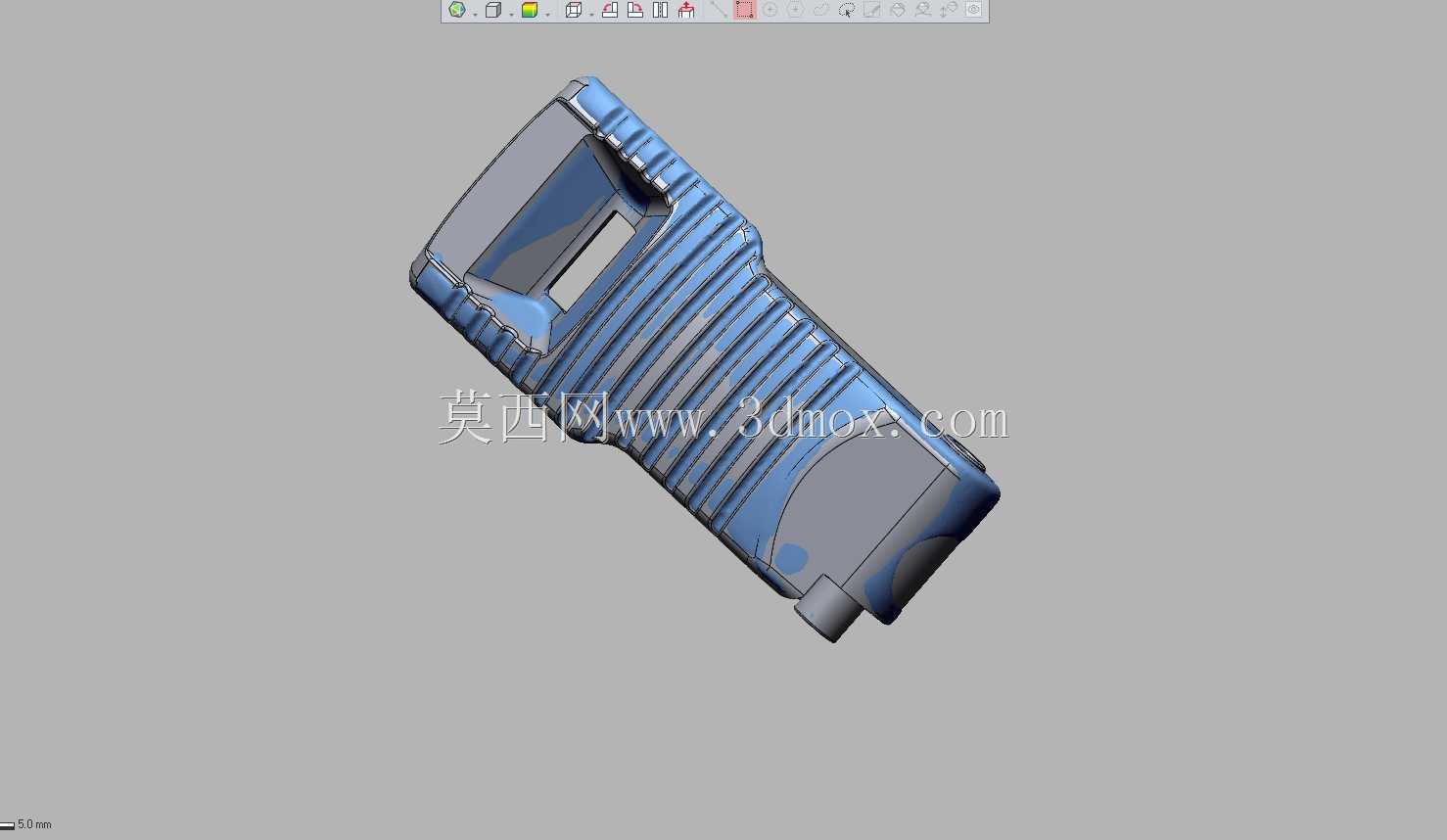

　　从功能特性层面分析，该把手的整体轮廓采用多段式防滑棱设计，握持区域的棱线高度与间距经过反复调整，既能够在戴战术手套操作时提供足够的摩擦阻力，避免手心出汗或手套打滑导致的握持偏移，又不会因为棱线过于尖锐造成长时间持握的硌手感，把手尾部的圆柱凸台结构是核心的安装定位特征，该结构与FPG套件前端的安装孔位采用间隙配合设计，装配后可以通过侧向销钉完成轴向与周向固定，避免射击过程中出现把手松动偏转的问题，把手上部预留的矩形开槽结构，是为了避让套件内部的枪管与复进簧组件，确保把手安装后不会与枪械内部的运动部件发生运动干涉。在设计思路层面，整个建模过程没有采用正向参数化的从零开始绘制，而是先通过三维扫描获取实物样件的表面点云数据，经过点云去噪、

　　特征线提取、曲面重构等步骤完成基础曲面搭建，再结合实际装配的公差要求对安装配合面进行尺寸修正，这种逆向加正向修正的设计方式，既能够最大程度还原成熟样件的人机工程轮廓，避免正向设计中反复调整握持曲面的冗余工作量，又能够根据实际生产的工艺要求对壁厚、拔模斜度等结构参数进行优化，比如把手主体的壁厚统一控制在2.5mm，既能够满足工程塑料注塑成型的工艺要求，避免注塑过程中出现缩痕、缺料等缺陷，又能够将整体重量控制在合理范围内，不会额外增加枪械前端的负载导致重心过度前移。从外形尺寸与安装边界来看，该把手的整体长度为122mm，握持区域的最大宽度为38mm，安装凸台的外径为16mm，凸台的轴向长度为12mm，

　　安装后把手的最下端距离枪械主体轴线的垂直距离为68mm，这个尺寸范围既能够保证副手有足够的握持空间，不会出现手指与枪械本体磕碰的问题，又不会因为突出尺寸过大影响枪械在狭窄空间内的携行通过性，比如在枪套内收纳或者在车内等狭小空间出枪时，不会因为把手突出过多发生勾挂。在结构细节处理上，把手的表面曲面采用连续的G2曲率过渡，没有尖锐的棱角结构，所有棱边都做了R0.8-R1.5mm的圆角处理，一方面是为了提升握持的舒适度，另一方面也能够避免应力集中问题，在跌落或者受到侧向冲击时，圆角结构能够有效分散应力，降低把手断裂的风险，握持区域的防滑棱采用等距分布设计，相邻棱线的间距为4mm，棱线的凸起高度为1.2mm，这个尺寸参数经过实际握持测试验证，在干手、湿手、戴薄手套、戴厚战术手套四种不同工况下，都能够提供足够的握持摩擦力，不会出现打滑问题。从装配适配性的角度考虑，该把手的安装定位面与FPG套件前端面的贴合度控制在0.1mm以内，装配后不会出现明显的装配缝隙，侧向固定销的孔位与套件上的销孔同轴度控制在0.05mm以内，确保销钉能够顺利压入，不需要额外的修配处理，整个结构在设计过程中也充分考虑了注塑生产的工艺要求，所有结构都设置了1.5°的拔模斜度，没有倒扣结构或者无法脱模的封闭内腔，不需要设计复杂的抽芯模具结构，能够有效降低后续批量生产的模具成本。
