气软发射器触发防护结构件设计

　　在休闲射击运动装备的配套结构件设计领域，触发防护部件是直接影响使用安全性与操作手感的核心零件，这类零件的设计需要兼顾结构强度、安装适配性与操作容错空间，避免使用过程中出现误触发、结构断裂或者安装错位的问题。本次设计的触发防护装置，主要适配格洛克系列气软发射器的扳机区域防护需求，针对现有配件容易出现的受力变形、安装间隙过大、触发行程干涉等实际使用痛点做了针对性的结构优化。从实际应用场景来看，这类防护装置安装在发射器扳机护圈与触发组件的衔接位置，一方面能够阻挡外部异物意外触碰扳机造成误击发，另一方面也能在发射器发生磕碰、掉落时为扳机组件提供结构缓冲，避免内部触发连杆受外力冲击发生形变，影响正常的触发手感与击发可靠性。

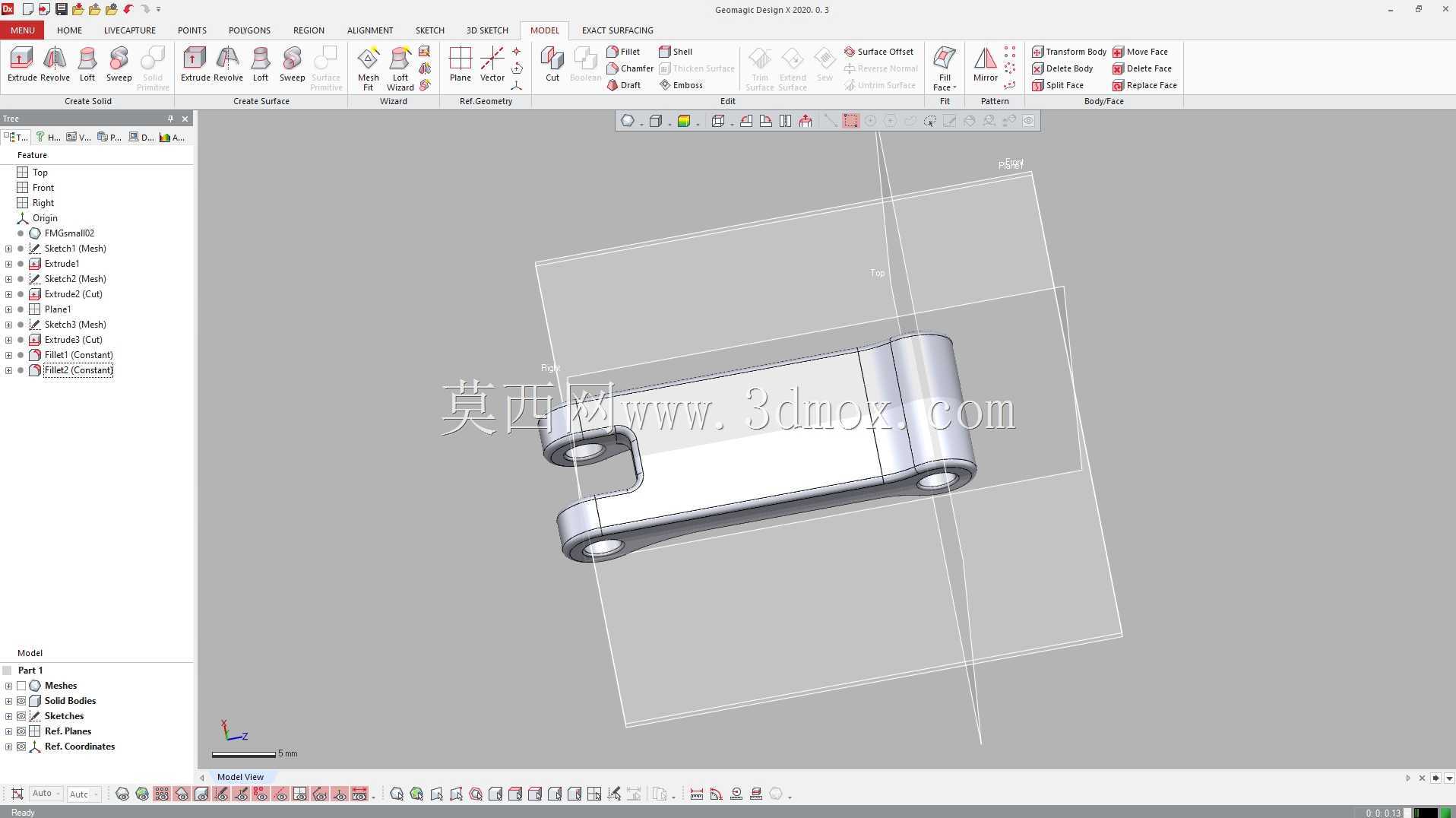

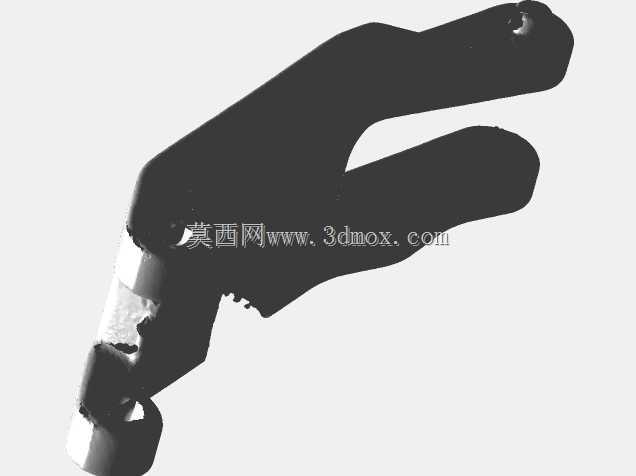

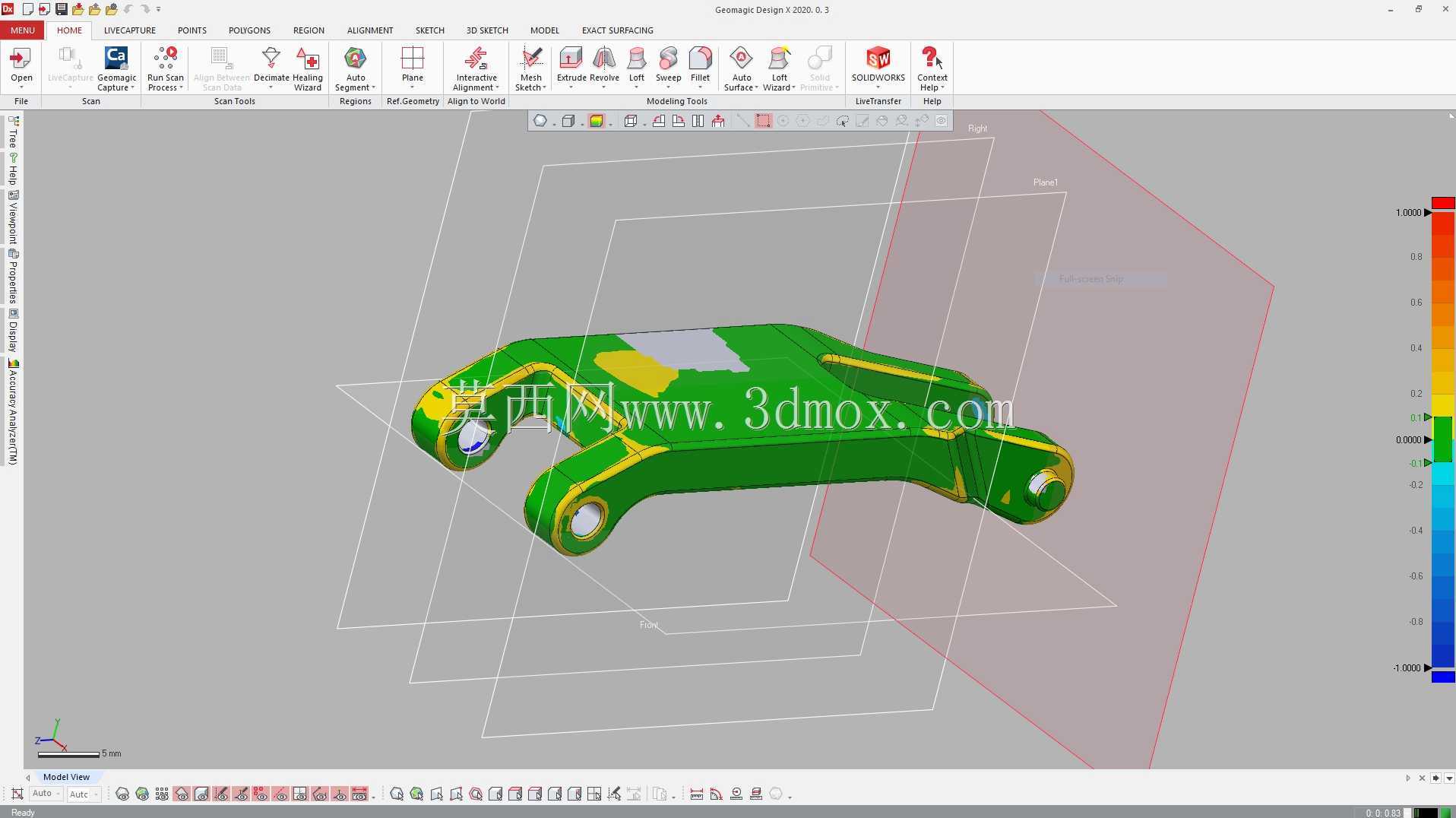

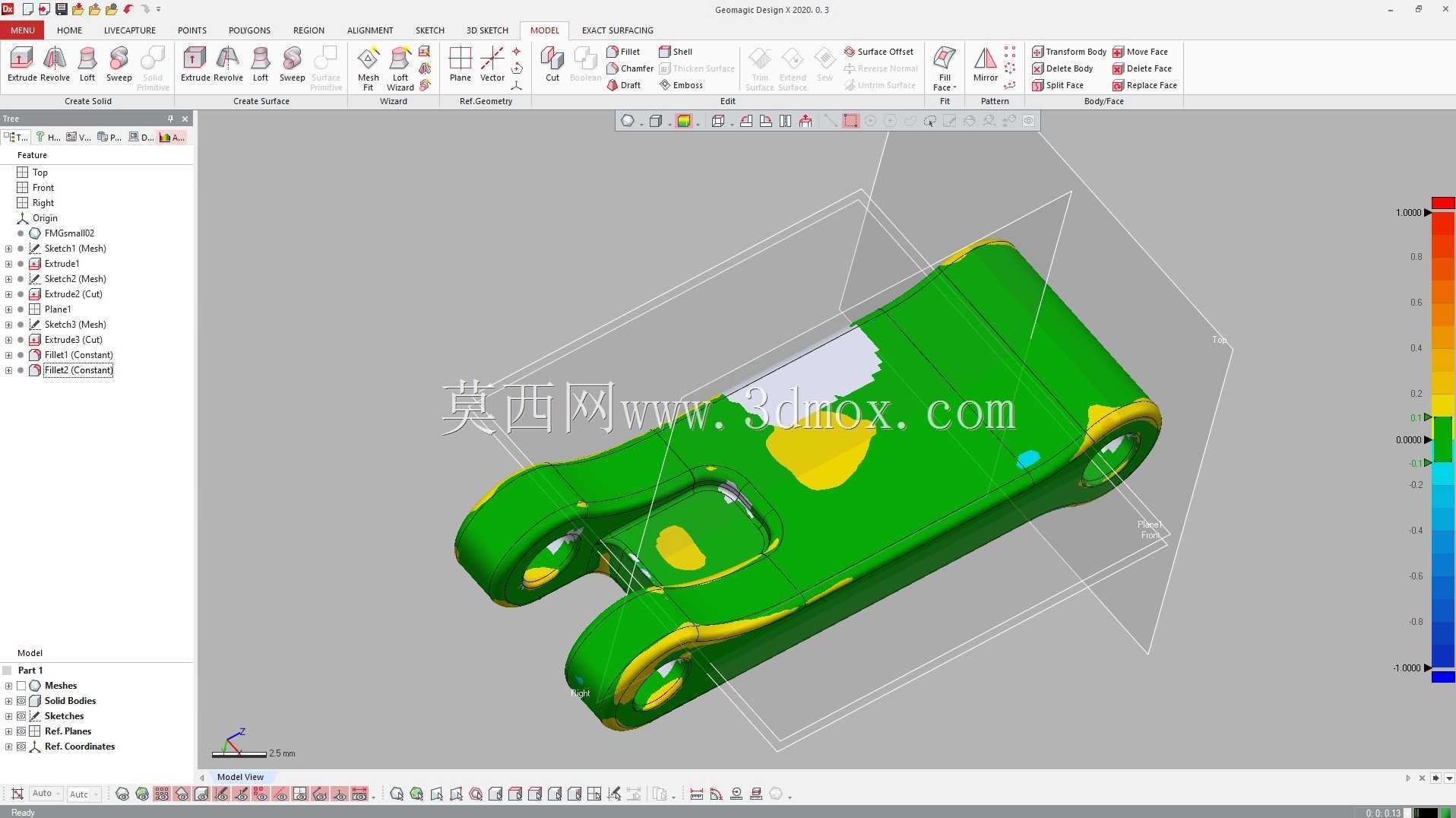

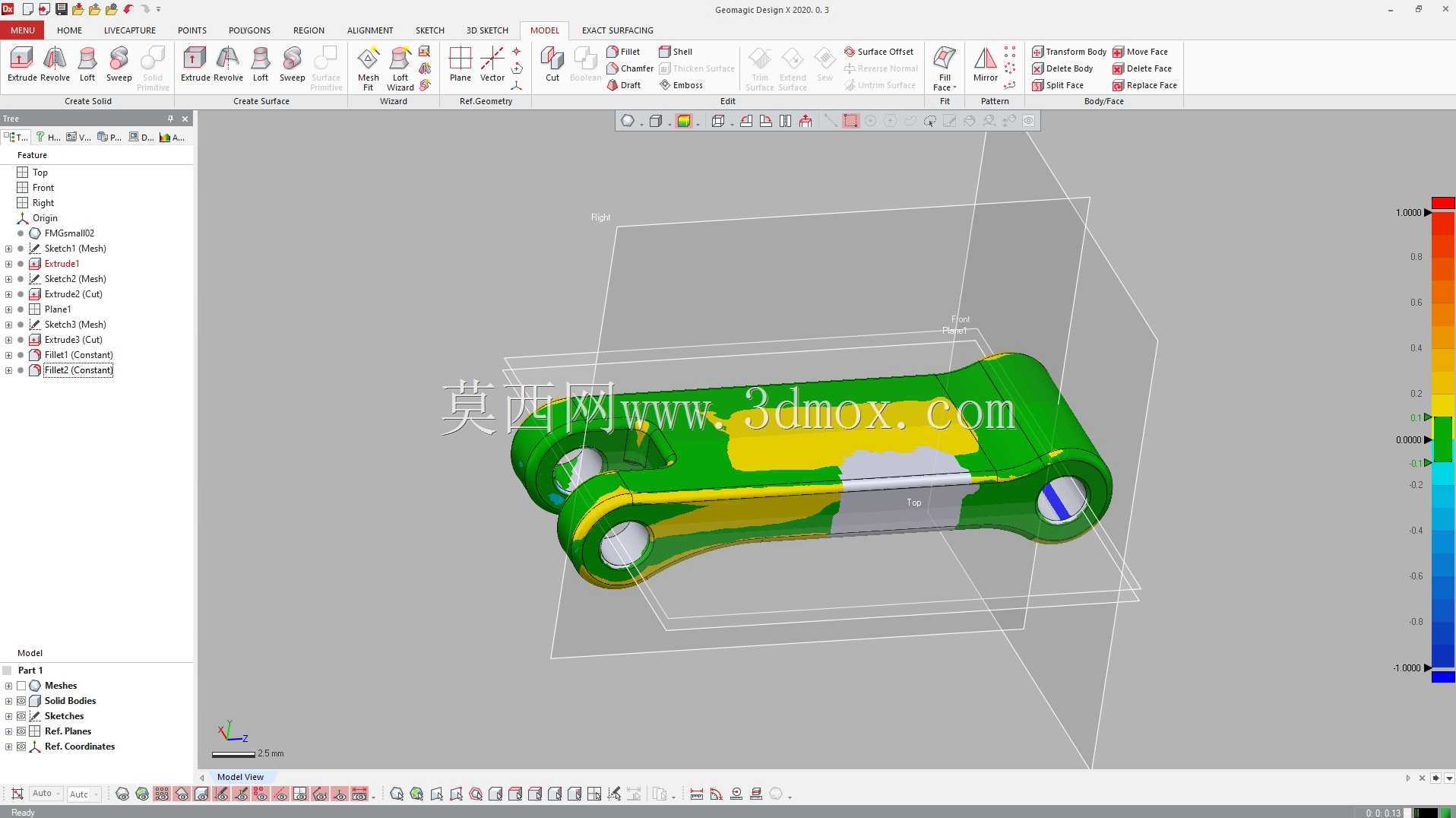

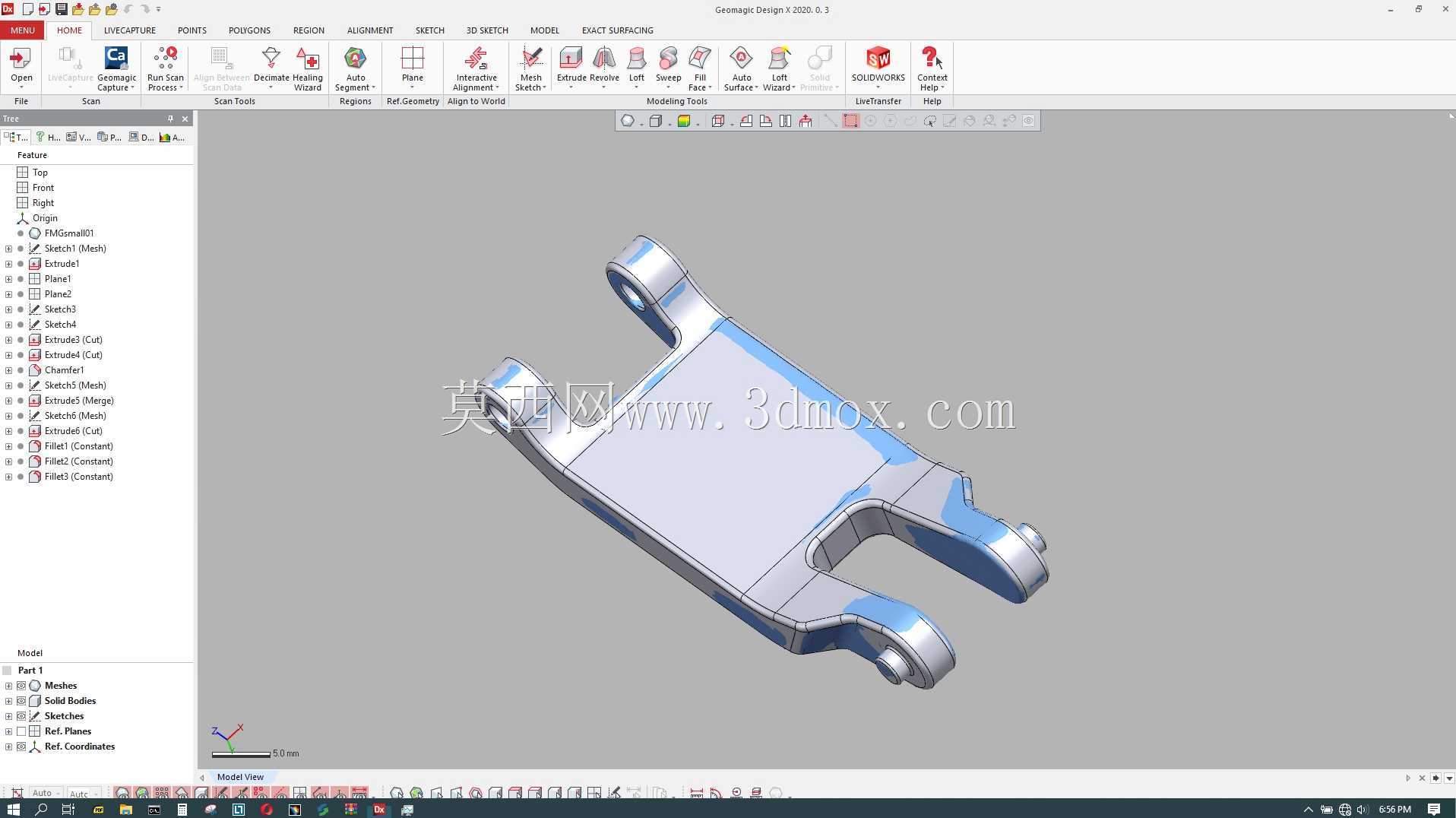

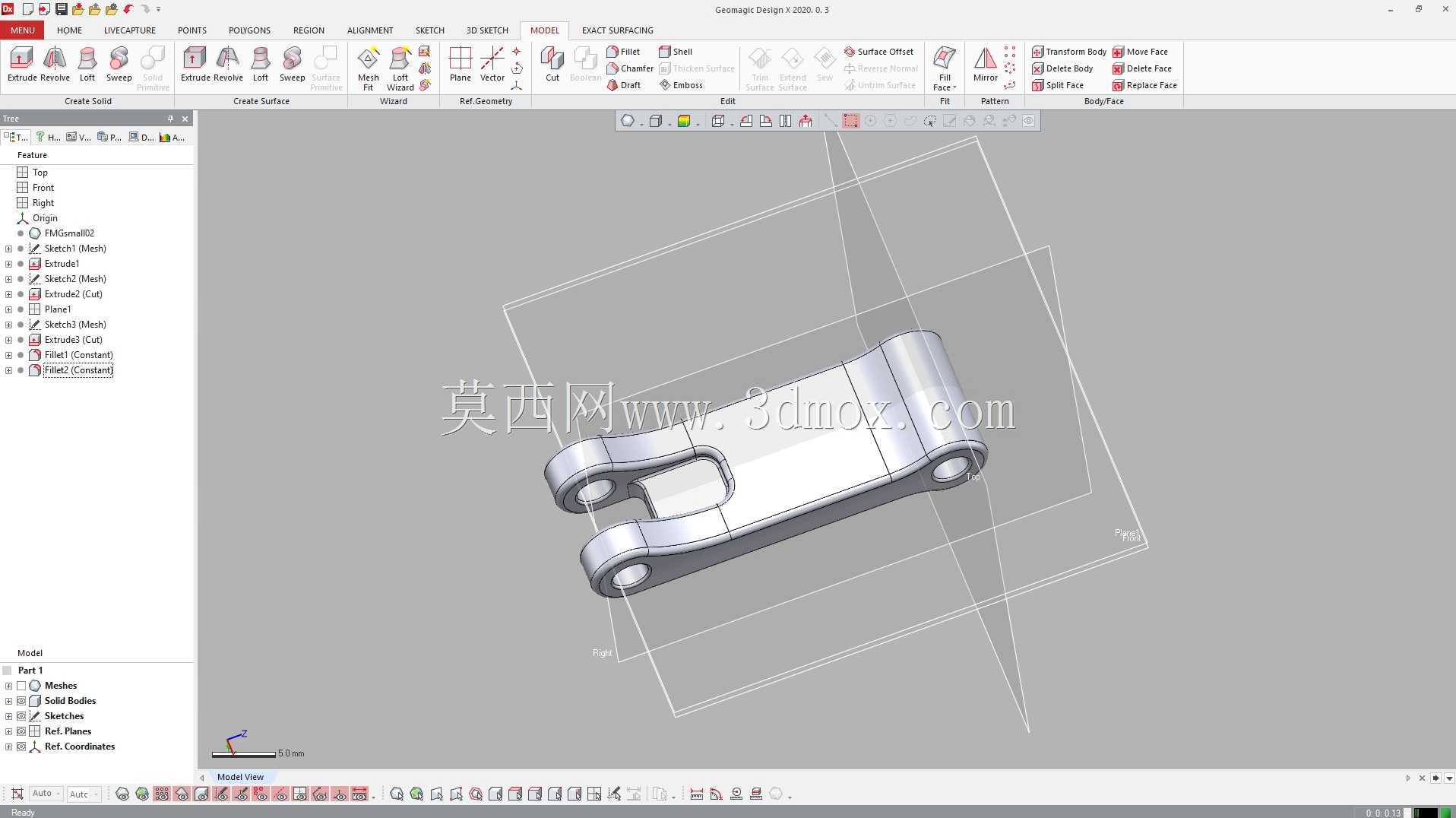

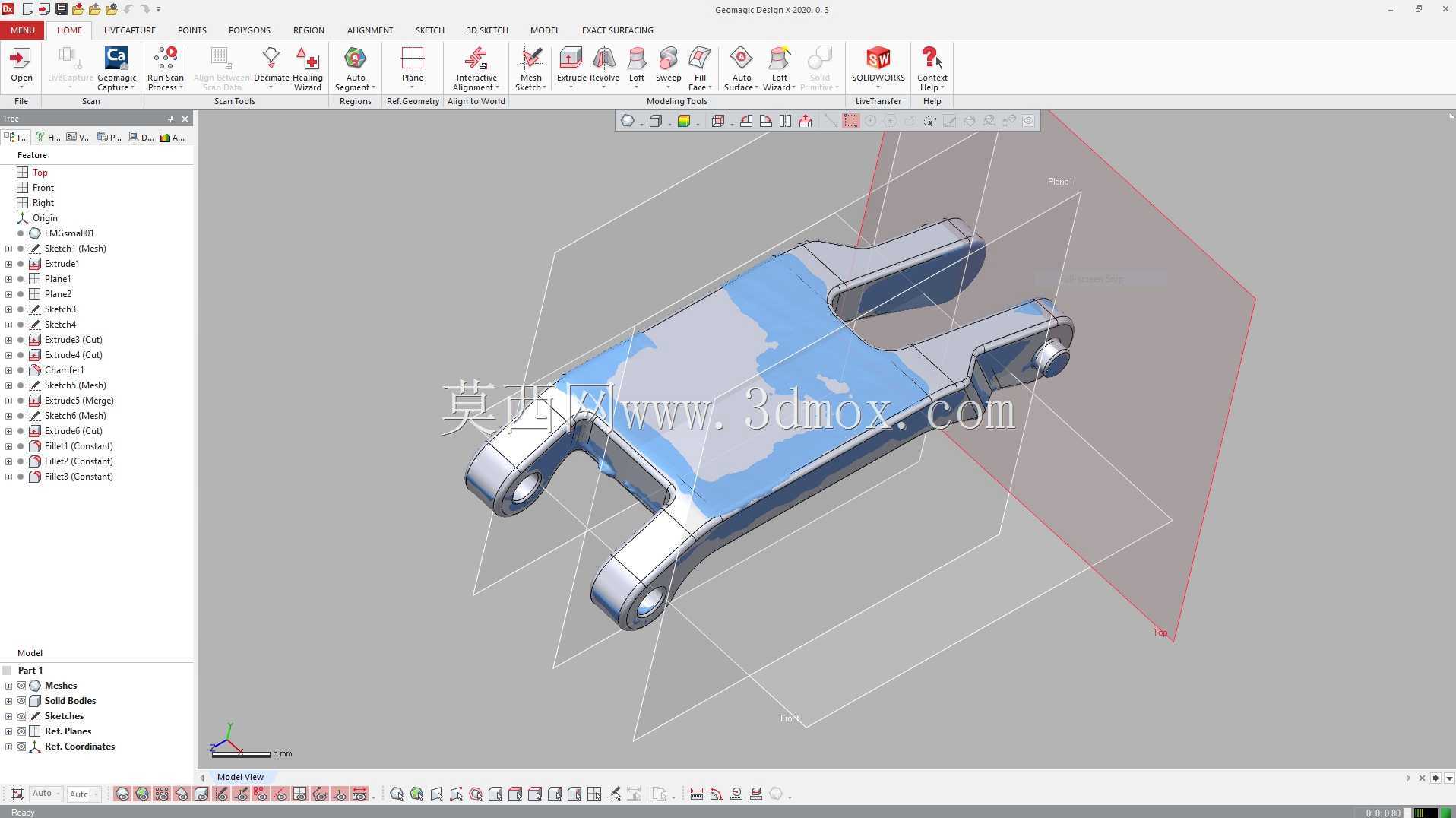

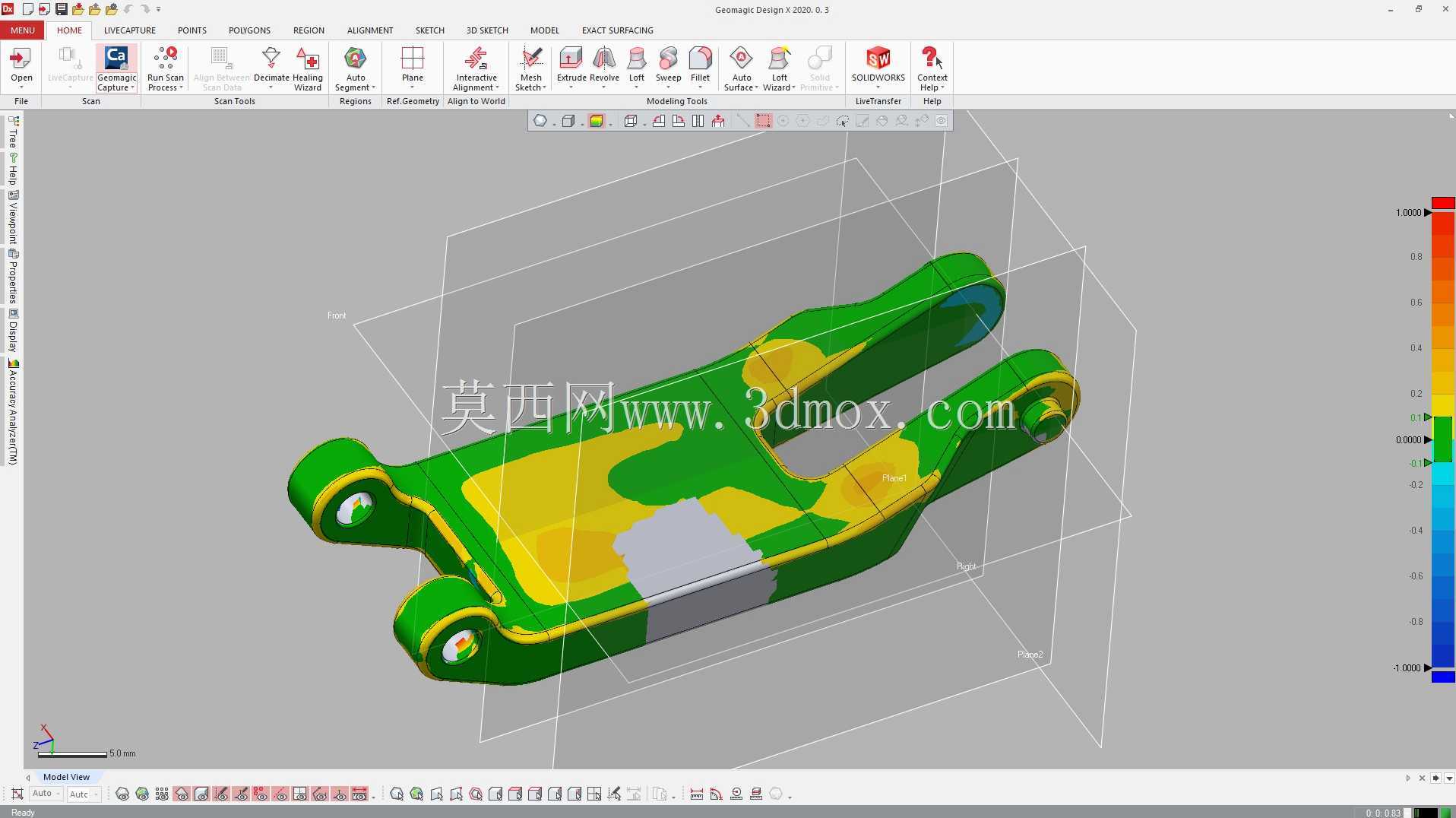

　　设计过程中首先梳理了安装边界的尺寸约束，通过逆向扫描原厂格洛克发射器的扳机区域安装位，提取了安装孔位的坐标公差、护圈的曲面轮廓数据，确保零件安装后与本体的贴合间隙控制在0.1mm以内，不会出现突出的棱边剐蹭使用者持握的手部，也不会因为间隙过大在使用过程中出现晃动异响。结构设计上采用了一体化的弯折承力结构，主体承力面做了2mm的均匀壁厚设计，两侧的安装支耳做了局部加厚处理，支耳上的安装销孔做了同轴度公差约束，确保安装销能够顺畅穿入，同时销孔与安装销的配合间隙控制在0.05mm，既保证拆装的便利性，又能避免长期使用后出现销孔磨损松旷的问题。考虑到使用过程中手指可能会频繁触碰防护装置的内侧边缘，所有与手部接触的棱边都做了R0.

　　8的圆角过渡处理，避免尖锐边角划伤手指，同时在防护装置与扳机的对应位置预留了足够的触发行程空间，经过运动干涉模拟验证，扳机在全行程运动过程中与防护装置的最小间隙保持在1.2mm以上，完全不会出现扳机卡滞、行程受阻的问题。针对零件的受力场景做了有限元仿真验证，模拟发射器从1.5米高度自由跌落至水泥地面时，防护装置承受的冲击载荷，仿真结果显示零件的最大应力出现在两侧支耳与主体衔接的弯折位置，应力值远低于常用打印材料或者铝合金加工材料的屈服强度，不会出现冲击断裂的问题。同时在防护装置的主体平面做了轻微的凹陷纹理设计，既能够提升零件的外观质感，也能在持握时增加与手指的摩擦力，避免手部出汗时出现打滑的情况。

　　安装逻辑上采用了无额外紧固件的销接固定方式，不需要对发射器本体做任何打孔、切削改装，只需要替换原厂对应的护圈部件，对准安装孔位插入固定销即可完成装配，普通使用者不需要专业工具就能完成拆装更换，降低了配件的使用门槛。从实际使用的反馈逻辑来看，这类防护装置的设计不能只追求外观的炫酷造型，必须把功能可靠性放在第一位，比如如果安装支耳的厚度设计过薄，长期反复拆装或者受到冲击时就容易出现断裂；如果预留的扳机间隙过小，就会导致扳机扣动不畅，影响正常的操作体验；如果外形轮廓与本体贴合度差，不仅会影响整体外观，还可能在持握时硌手，影响长时间持握的舒适度。设计过程中还针对不同材料的加工特性做了结构适配，如果采用FDM3D打印加工，就把所有的悬空角度控制在45度以内，减少打印过程中的支撑用量，同时避免支撑拆除后留下的表面瑕疵影响安装精度；如果采用铝合金CNC加工，就把内侧的避让槽设计成适合刀具走刀的圆角结构，减少加工过程中的刀具震颤，提升加工效率和表面质量。另外在零件的表面处理上，预留了0.1mm的涂层厚度余量，不管是做阳极氧化还是喷漆处理，都不会因为涂层厚度导致安装尺寸超差，保证不同加工工艺下的零件都能顺利装配。
