重型手动管子夹持钳结构设计方案

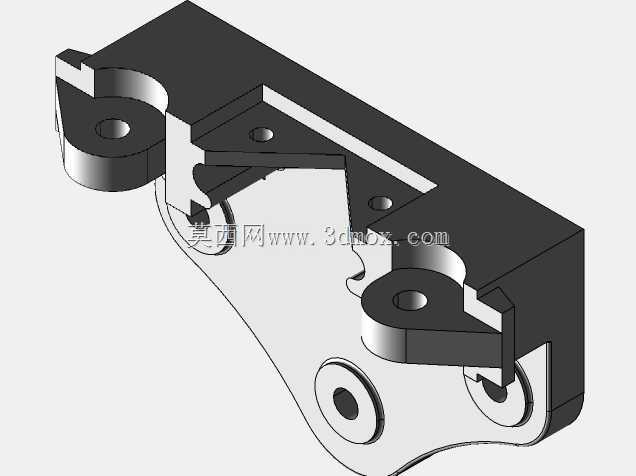

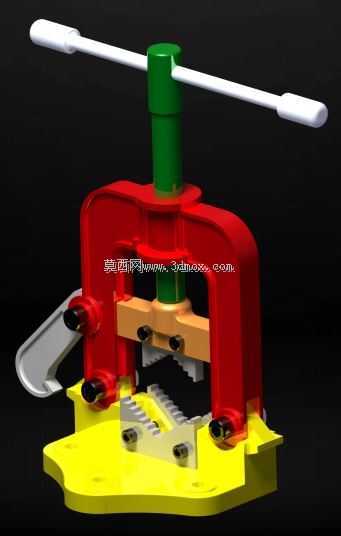

　　在油气管道铺设、建筑给排水施工、机加工车间管件修配、设备维保现场的管路拆装作业中，管钳是不可或缺的手动夹持类工具，这款重型手动管钳的结构设计，完全围绕现场大扭矩夹持、多规格管径适配、长期高负载作业的实际需求展开，区别于普通可调式活动管钳的悬臂受力结构，这款管钳采用C型龙门式框架作为主体受力结构，从根源上解决了普通管钳夹持大管径管件时钳身易变形、夹持力不足容易打滑的痛点。

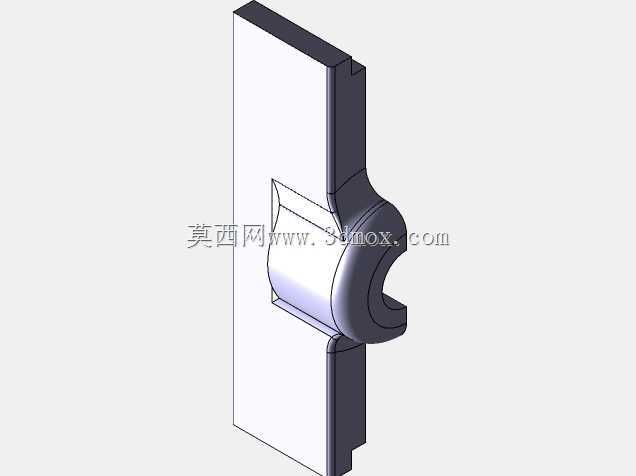

　　从实际作业场景来看，现场施工中经常遇到不同壁厚的金属管材、硬质塑料管材的固定与拆装需求，普通管钳的钳口咬合深度有限，遇到表面带锈迹、油污的旧管材时，很容易出现咬痕过浅打滑的问题，甚至会因为受力不均导致钳口崩齿。这款管钳的下钳座采用整体式带V型齿槽的固定基座设计，基座上的齿牙采用错落排布的梯形齿结构，齿尖做了小角度倒棱处理，既可以保证咬合时嵌入管材表面足够深度提供足够摩擦力，又不会因为齿尖过于锋利导致薄壁管材被夹变形甚至夹裂。上钳口采用滑动式压块结构，通过顶部的螺杆传动实现垂直方向的进给施压，相比普通管钳的偏心轮施压结构，螺杆传动的施压行程更长，施压过程更线性，作业人员可以根据管材的材质、壁厚灵活调整夹持力，避免施力过大损伤管件。

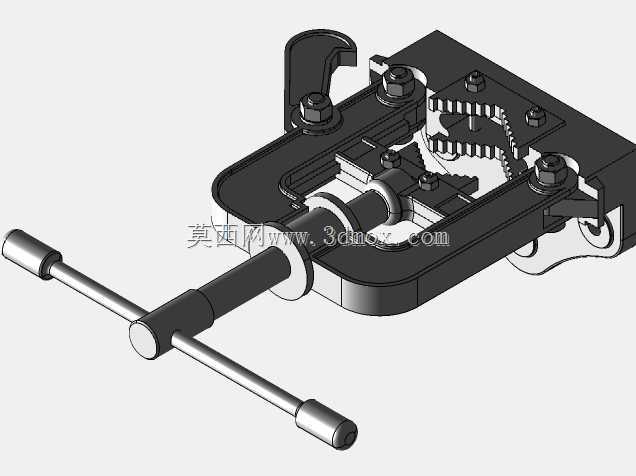

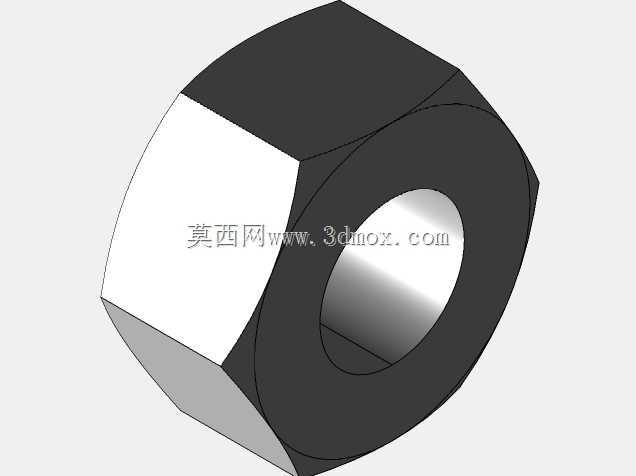

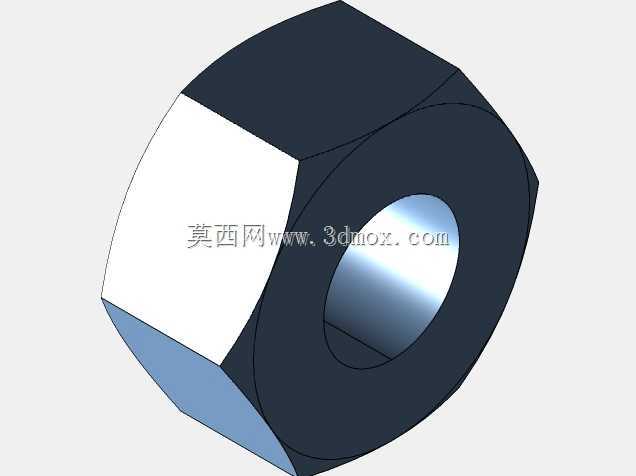

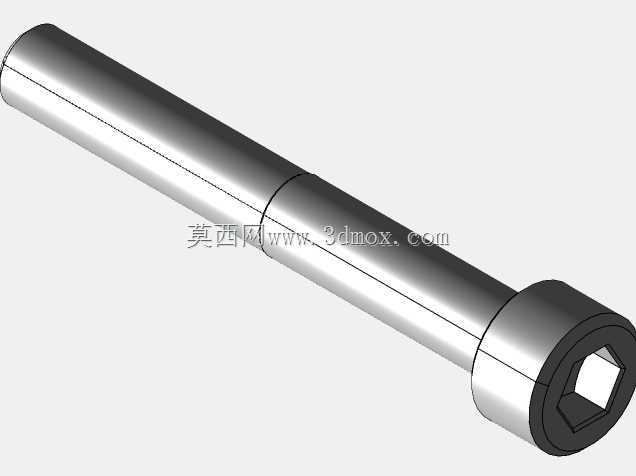

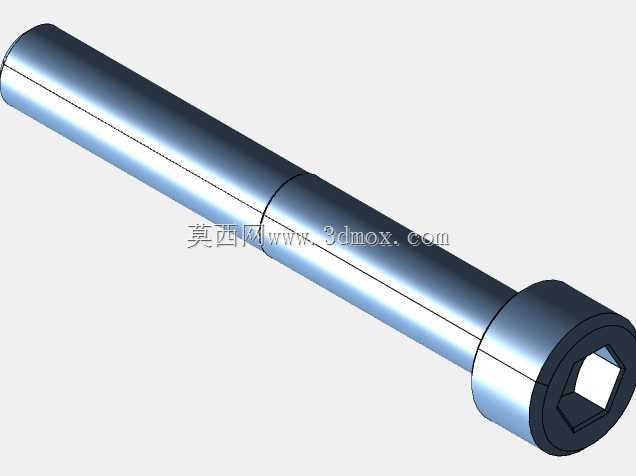

　　在安装边界与尺寸适配方面，这款管钳的底座采用加宽的平板式安装结构，底座上预留了四个螺栓固定孔，可以直接通过T型螺栓固定在车间钳工工作台、现场移动式工装架上使用，不需要额外制作转接安装板，固定后的钳身整体垂直度公差控制在0.1mm以内，保证夹持管材时钳口与管材轴线垂直，不会出现夹偏导致的管材表面损伤。钳身的C型框架开口高度覆盖了常用的DN15到DN80规格管材，钳口的最大开合行程可以满足外径90mm以内的圆形管件、棒料的夹持需求，完全覆盖日常施工、维保作业中的绝大多数管材夹持场景。顶部的施压螺杆采用梯形螺纹传动，螺纹升角设计在自锁角度范围内，夹持到位后不会因为作业过程中的振动出现松脱打滑的问题，螺杆顶部加装了加长的横向操作杆，操作杆两端做了圆滑的包胶处理，作业人员施加扭矩时更省力，遇到锈蚀严重的管件拆装时，还可以在操作杆上加装套管延长力臂，进一步增大夹持扭矩，螺杆与上压块的连接位置采用推力球轴承结构，转动操作杆施压时的摩擦力更小，长时间作业也不会出现操作卡顿的问题。

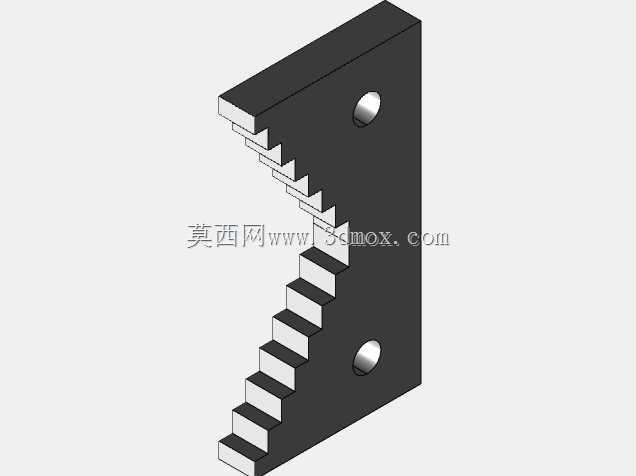

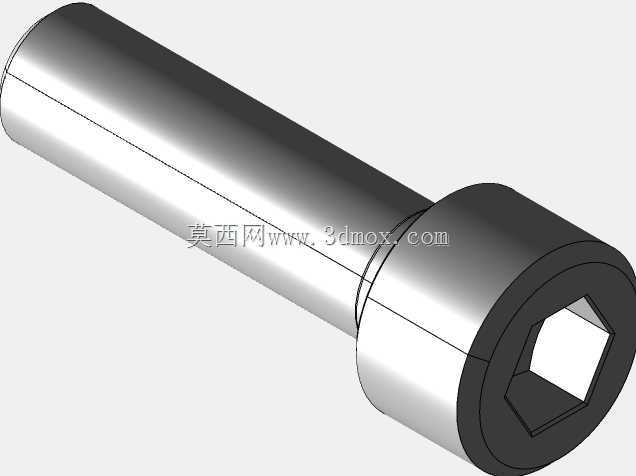

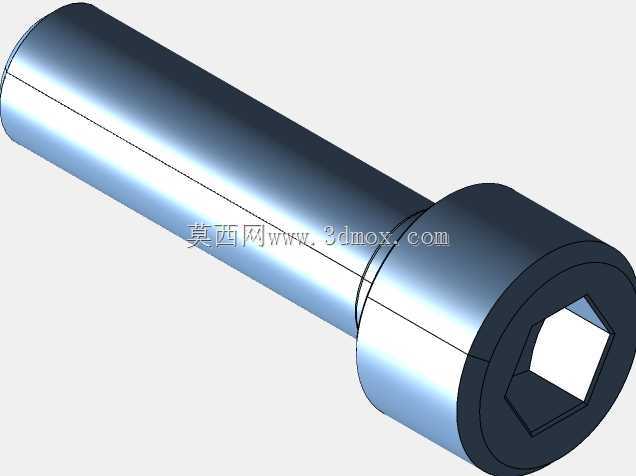

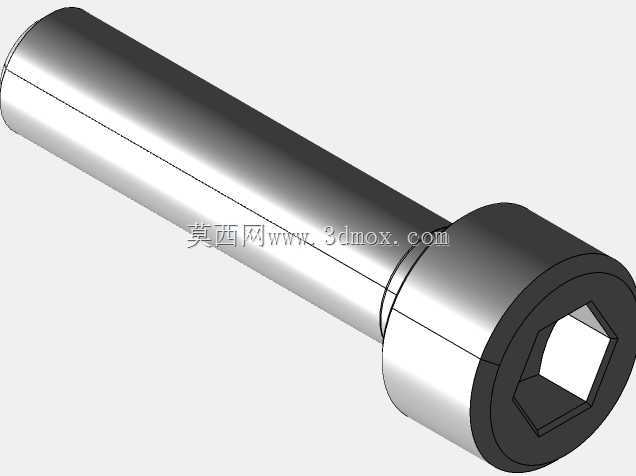

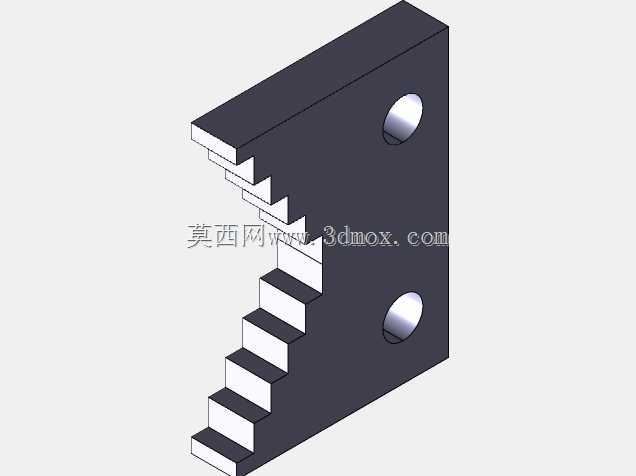

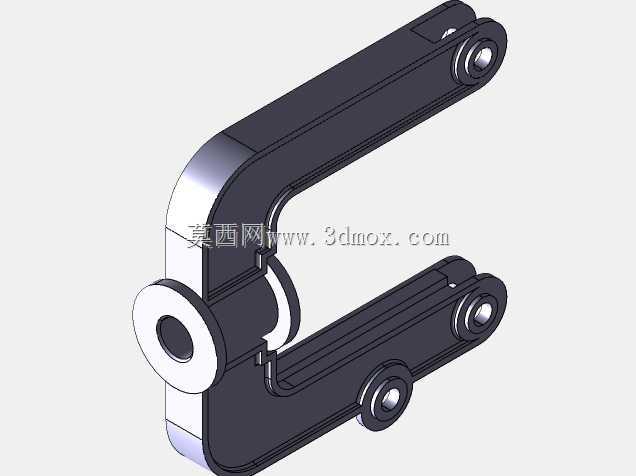

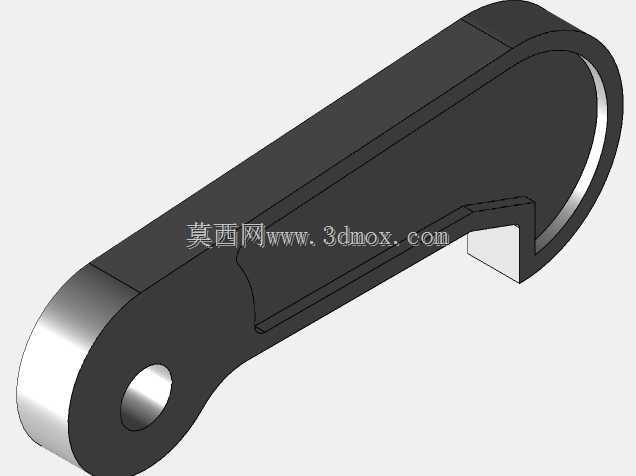

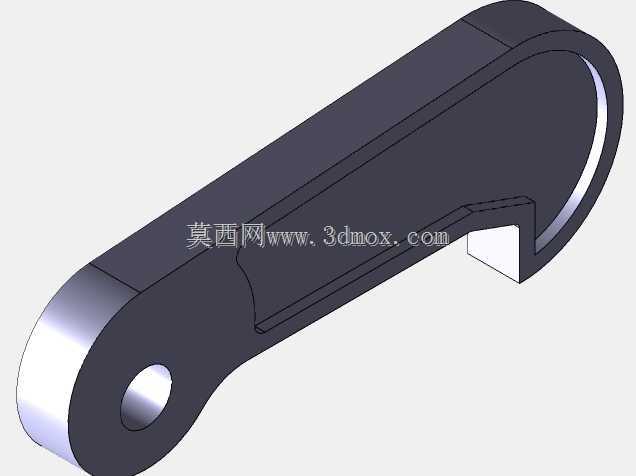

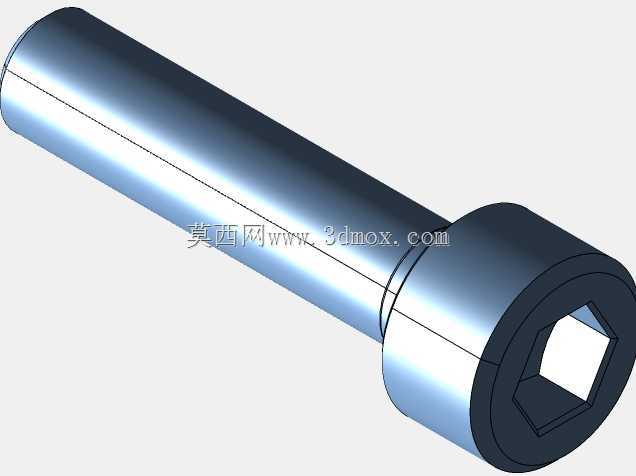

　　从结构设计的细节来看，这款管钳的所有受力部件都做了应力集中优化，C型框架的转角位置采用大圆弧过渡结构，避免长期高负载使用时转角位置出现应力开裂，钳口的齿块采用可拆卸式设计，长期使用齿牙磨损后，只需要松开固定螺栓更换齿块即可，不需要整体更换钳身，大幅降低了工具的后期维护成本。底座的V型齿槽两侧预留了排屑缺口，作业过程中产生的金属锈屑、管材碎屑可以直接从缺口排出，不会堆积在齿槽内影响咬合精度。钳身侧面还加装了快退扳手结构，松开夹持时不需要一圈圈转动顶部操作杆，扳动快退扳手就可以让上压块快速抬升，大幅提升管件拆装的作业效率。

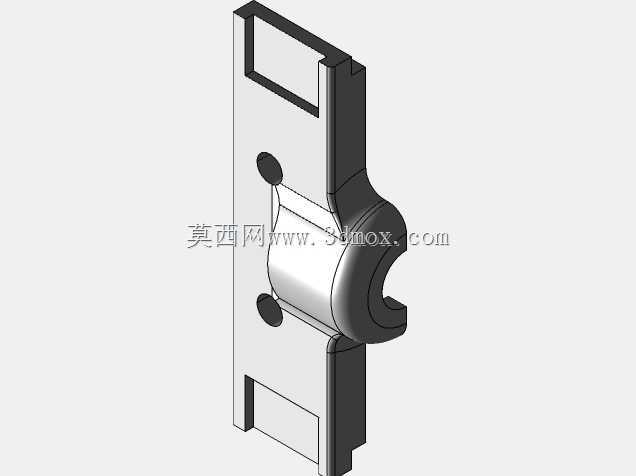

　　在实际使用的受力表现上，这款管钳的C型框架采用高强度铸钢材质整体铸造，经过去应力退火处理后，整体刚性比同规格的普通悬臂式管钳提升40%以上，夹持时钳身的形变量控制在0.05mm以内，即使施加超过200N·m的扭矩，钳口也不会出现张口变形的问题。上压块与C型框架的配合面采用燕尾槽导向结构，施压过程中上压块不会出现左右偏移，保证钳口的咬合位置始终对准管材中心，不会出现偏夹的问题。底座的安装平面做了铣削加工，平面度公差达到IT7级，固定在工作台上后不会出现翘曲，保证夹持长管材时的整体稳定性。对于现场需要进行管材套丝、切割、焊接对位的作业场景，这款管钳的固定夹持稳定性可以完全满足作业要求，不需要额外扶持管材，单人即可完成相关操作，大幅降低作业人员的劳动强度。
