往复式动力传动用空心活塞结构设计

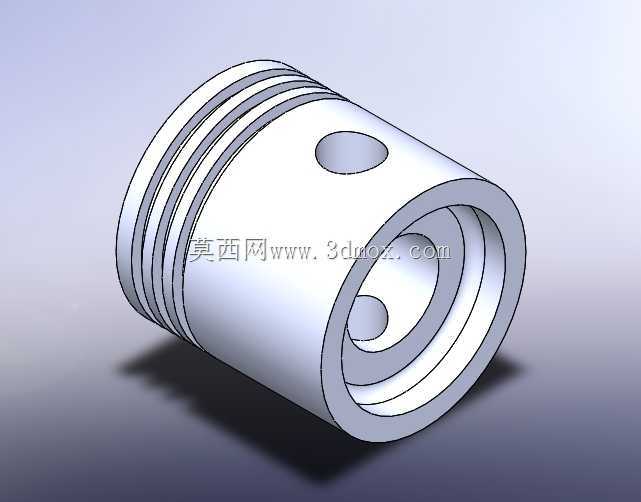

　　在往复式动力设备的核心传动链路里，活塞是直接完成能量转换、介质隔离的核心执行零件，本次呈现的空心活塞结构，主要适配中小排量的往复式压缩设备、小型内燃动力单元以及液压往复执行机构的装配需求，区别于传统实心活塞的厚重设计，该结构采用中空腔体设计，在保证结构强度的前提下大幅降低了运动件的往复惯量，能有效降低曲柄连杆机构的动载荷冲击，提升设备高转速工况下的运行稳定性。从实际装配场景来看，该活塞的外圆柱面预留了多道环槽结构，可分别适配气环、油环的安装，环槽的轴向宽度与径向深度按照常规密封环的标准安装尺寸设计，装配后密封环的外圆与缸体内壁形成滑动密封副，既能阻隔腔体两侧的压力介质泄漏，也能通过油环均匀刮除缸壁多余的润滑介质，

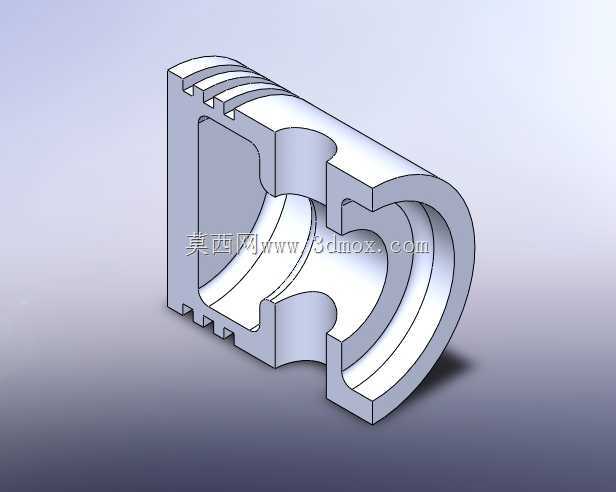

　　避免润滑油进入工作腔体造成介质污染。活塞侧壁开设的径向通孔为活塞销安装位，孔的同轴度、圆柱度公差按照IT7级精度控制，可与标准活塞销形成过渡配合，装配后通过卡簧实现轴向限位，保证活塞与连杆小头的连接可靠性，不会在往复换向过程中出现销子窜动刮擦缸壁的问题。设计阶段优先考虑了活塞的热变形补偿，中空的内部腔体可容纳冷却润滑油的流动，在设备运行过程中，润滑油可通过连杆油道进入活塞内腔，带走活塞顶部与高温介质接触产生的热量，避免活塞因热膨胀出现卡缸故障；同时活塞的裙部型线采用微椭圆设计，在冷态装配时裙部与缸壁保留均匀的配合间隙，热态运行时裙部受热膨胀后能与缸壁形成均匀的贴合面，既不会出现间隙过大导致的敲缸异响，也不会因间隙过小造成运动卡滞。

　　从安装边界来看，该活塞的总长、外圆直径均按照常规中小缸径的动力单元安装空间设计，轴向尺寸不会超出缸体的运动行程范围，径向尺寸与缸体内孔的配合间隙控制在0.03-0.05mm区间，可直接替换同规格的传统活塞零件，无需对缸体、连杆等周边配套零件做额外修改，适配性较强。在实际工况应用中，这类空心活塞可覆盖0.1-0.6MPa工作压力的压缩设备、排量50-125cc的小型内燃动力单元，以及额定推力1-5kN的液压往复执行机构，相比同规格实心活塞，其自身重量可降低35%左右，往复运动的惯性力可降低近40%，能有效减少曲轴轴承、连杆衬套的载荷冲击，延长整套传动机构的维护周期。结构细节上，活塞的内腔过渡位置均采用圆角处理，

　　避免应力集中导致的活塞疲劳断裂，尤其是活塞销孔与内腔的交接位置，做了沉孔倒角处理，可分散销孔传递的交变载荷，在高频往复运动工况下不会出现销孔开裂的问题；活塞的端面做了平整化处理，可根据不同应用场景加工凹坑、凸台等不同的燃烧室或介质推压面结构，无需对主体结构做大幅修改即可适配不同的工作介质压缩需求。建模过程中严格按照机械设计手册的活塞设计规范还原各部位尺寸，环槽的槽口位置做了微小的倒角，避免密封环安装时被锐边切损，径向销孔的两端加工有卡簧槽，可适配标准孔用卡簧的安装，整体结构完全符合实际加工与装配的工艺要求，不存在无法加工的倒扣、薄壁结构，可直接用于工程样机的加工试制，也可作为同类型活塞结构设计的参考模板，帮助结构设计人员快速完成往复运动执行件的方案迭代，减少重复建模的工作量。
