法兰连接手动截止阀工业结构设计

　　这款手动法兰式截止阀的三维结构完整还原了工业管路截断类阀门的核心构造，从实际工程应用来看，这类阀门主要部署在石油化工、市政给排水、热力输送、常规工业流体管路系统中，承担管路介质通断截断的核心功能，相比同通径的闸阀，其密封面在启闭过程中摩擦行程更短，密封可靠性更强，适合需要频繁启闭、对截断密封性要求较高的管路节点，不适用于作为流量调节元件长期处于半开工况，否则高速介质冲刷会快速损伤密封面造成内漏。

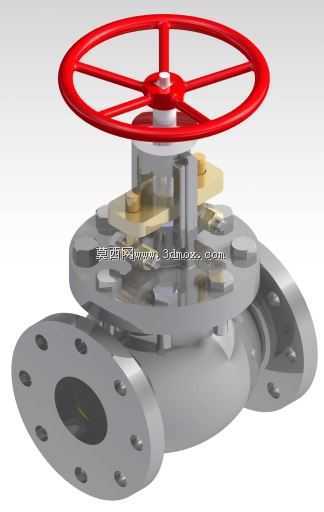

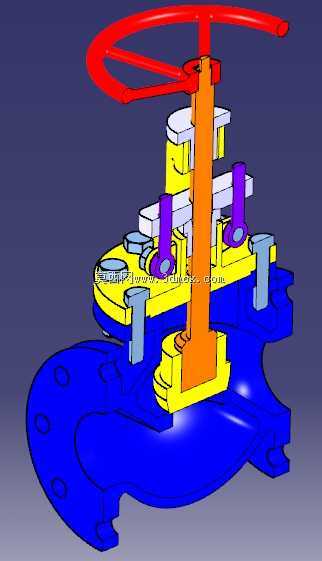

　　从结构设计逻辑来看，模型完整呈现了手轮-阀杆-阀瓣-阀体的核心传动链：顶部红色轮辐式手轮采用等距五辐结构，手轮中心设置与阀杆配合的方榫连接位，轮缘做圆弧过渡处理，方便操作人员手动施力，无需额外辅助工具即可完成启闭操作，手轮下方设置阀杆螺母压盖，将梯形螺纹的阀杆螺母限位在阀盖顶部，把手轮的旋转运动转化为阀杆的直线升降运动，阀杆与阀盖之间设置填料密封腔，通过填料压盖的螺栓预紧力挤压填料，实现阀杆活动部位的动密封，避免管路内介质沿阀杆间隙外漏。

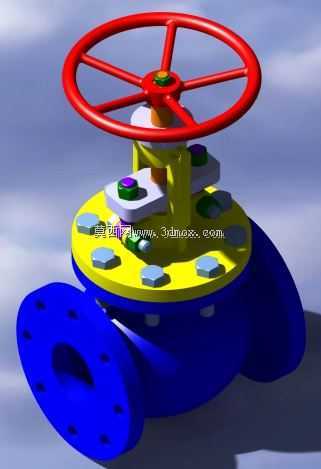

　　阀体部分采用双侧法兰连接结构，法兰端面均匀布置螺栓通孔，匹配对应压力等级的管路法兰安装尺寸，安装时需注意介质流向为低进高出，即从阀瓣下方进入、上方流出，该流向设计可在阀门关闭时让填料腔处于无压状态，降低外漏风险，同时减小阀门开启时的操作力矩。阀瓣与阀座密封面采用锥面配合结构，阀瓣通过T型槽与阀杆下端连接，可在小范围内自适应调整角度，保证密封面完全贴合，避免因加工装配误差导致密封失效。中法兰位置采用螺栓连接阀盖与阀体，结合面设置密封垫片，承受管路内部的介质压力。

　　从安装边界来看，该结构的阀门在管路布置时需要预留足够的手轮操作空间，手轮顶部距离上方障碍物需预留不小于手轮半径的操作距离，方便人员转动手轮；双侧法兰的螺栓孔中心圆、法兰密封面尺寸、法兰厚度均匹配对应公称通径、公称压力的法兰标准，安装时可直接与同参数的管路法兰配对，无需额外加工转接件。模型完整还原了所有零部件的装配关系，包括中法兰连接螺栓、填料压盖紧固螺栓、手轮固定销等细小结构，可直接用于阀门结构教学、管路系统装配干涉检查、新入行结构设计人员熟悉截止阀内部构造，也可作为非标阀门改型设计的基础参考框架，建模时各部件的配合间隙均按照实际机械加工公差要求预留，比如阀杆与填料腔的间隙、阀瓣与阀体内腔的导向间隙，都符合实际阀门生产的工艺要求，不存在结构干涉、无法装配的问题。

　　在实际选型应用中，这类结构的截止阀可适配水、蒸汽、油品等多种常规介质，根据实际使用的压力温度等级更换对应材质的阀体、密封件、填料即可，三维模型中各零件为独立可编辑状态，修改材质参数、调整通径尺寸时可直接在原有结构基础上参数化调整，大幅缩短改型设计的建模周期。需要注意的是，该结构的阀门流道存在S型转向，介质流动阻力比直通式闸阀更高，在管路系统阻力计算时需要按照截止阀的阻力系数纳入压降核算，避免因阀门阻力过大导致管路流量不满足设计要求。
