法兰连接式手动截止阀结构设计

　　在工业流体输送管路系统中，手动法兰截止阀是应用范围极广的截断类控制元件，其核心作用是通过手动操作实现管路内流体通路的通断控制，区别于节流阀的调节属性，该类阀门的设计定位以全通径全开、全关截断为核心功能，不推荐长期处于半开状态用于流量调节，避免密封面受高速介质长期冲刷造成密封失效。从实际应用场景来看，这类截止阀普遍适配于水、蒸汽、油品、弱腐蚀性化工介质等常规工业流体管路，常见于石化生产装置的工艺管线、厂区公用工程水系统、热力供暖管网、中小型泵站的进出口管控节点，相比闸阀，其密封面启闭过程中的摩擦行程更短，密封可靠性更高，维修更换密封件的操作难度更低，适合对管路截断密封性有明确要求、启闭操作频率适中的工况。

　　该款截止阀采用角式？不对，是直通式法兰连接结构，阀体为整体铸造成型的流道结构，进出口端采用带螺栓孔的法兰对接形式，法兰端面的密封面为凸面结构，可适配缠绕式垫片或非金属平垫片实现管路对接密封，法兰螺栓孔的数量、孔径、中心距严格匹配对应压力等级的法兰标准，安装时需保证两侧管路法兰同轴度偏差在允许范围内，避免强行组对造成阀体附加应力，长期运行引发阀体变形或密封泄漏。阀体内部的流道采用S型流线设计，相比直通式直流结构，其流阻会略高，但阀瓣的密封受力方向与介质流动方向形成合理的受力角度，关闭状态下介质压力会辅助压紧阀瓣密封面，降低操作手轮的关闭力矩，同时避免阀门在介质压力作用下出现自行开启的问题。

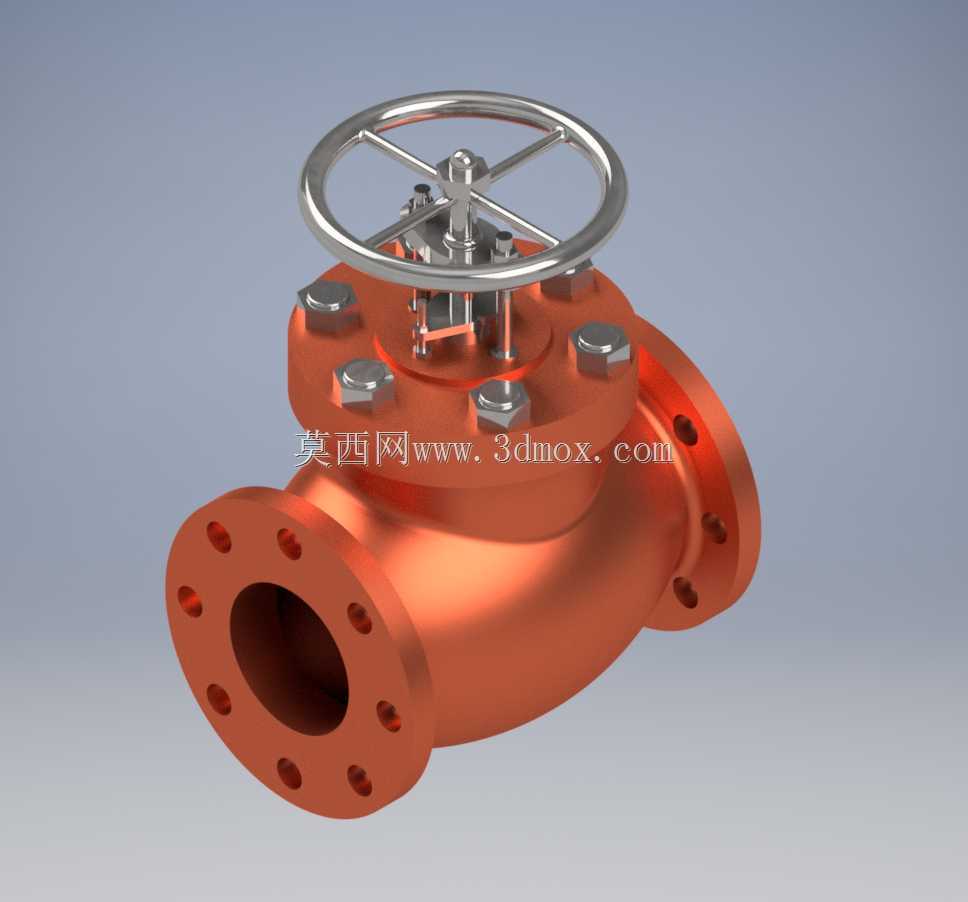

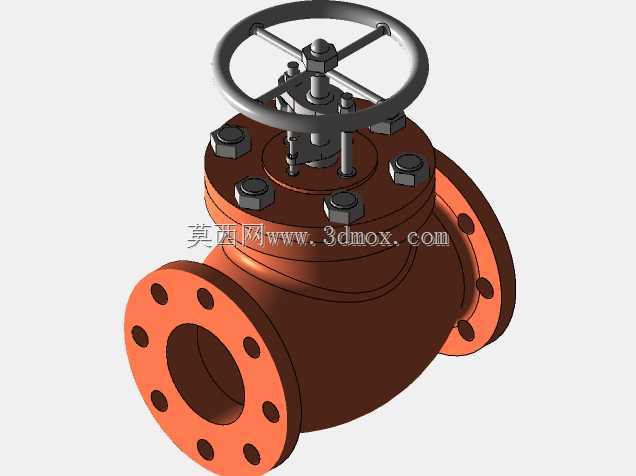

　　从结构设计细节来看，阀门上部的操作机构采用手轮驱动阀杆升降的结构，手轮为轮辐式铸钢件，外圈滚花处理增加操作摩擦力，手轮与阀杆之间通过阀杆螺母实现运动转换，转动手轮时带动阀杆做垂直方向的升降运动，进而带动底部的阀瓣贴合或离开阀座密封面。阀杆穿出阀盖的位置设置填料密封结构，通过填料压盖压紧柔性石墨或聚四氟乙烯填料，实现阀杆与阀盖之间的动密封，防止管路内介质沿阀杆间隙向外泄漏，填料压盖采用双螺栓压紧结构，可在运行过程中在线调整压紧力，补偿填料磨损造成的密封间隙。阀盖与阀体之间采用法兰连接形式，连接面处设置金属缠绕垫片实现中法兰密封，连接螺栓沿圆周均匀布置，拧紧时需按对角顺序分次紧固，保证密封面受力均匀，避免局部压偏造成密封失效。

　　在安装边界与尺寸适配方面，该款截止阀的结构长度、法兰连接尺寸均符合对应公称通径、公称压力的通用阀门标准，安装时需注意阀体上标注的介质流向箭头，保证介质从阀瓣下方进入阀腔，若反向安装会造成阀门关闭状态下阀杆长期承受介质压力，大幅增加启闭操作力矩，同时易造成填料处泄漏。阀门顶部手轮的操作空间需预留足够的操作半径，避免手轮转动时与周边管线、设备结构发生干涉，手轮的安装高度以距离操作面1.2米左右为宜，若安装位置过高需设置操作平台，不允许借助加长套管强行扳动手轮，避免阀杆受力过大出现弯曲变形或螺纹损伤。从建模细节来看，该模型完整还原了阀体的铸造圆角、螺栓连接的六角头结构、手轮的轮辐细节、阀杆的梯形螺纹传动结构，所有配合面的尺寸公差均按照常规机械设计要求预留合理间隙，可直接用于管路系统的装配干涉检查、运维培训的结构演示，也可作为同类型阀门改型设计的基础结构参考，建模过程中对内部流道、密封面的位置精度做了严格约束，保证虚拟装配时阀瓣与阀座的同轴度符合实际装配要求，避免出现结构错位的问题。

　　在实际选型应用中，这类手动截止阀的适用压力等级覆盖中低压工况范围，使用时需根据管路的介质温度、压力、腐蚀属性匹配对应的阀体材质、密封面材质、填料材质，比如高温蒸汽工况需选用铬钼钢阀体、硬质合金密封面、柔性石墨填料，常温清水工况可选用铸铁阀体、铜合金密封面、橡胶填料，避免材质选型不当造成阀门提前失效。日常运维过程中，需定期检查填料处的泄漏情况、手轮操作的顺畅度，若出现阀杆升降卡涩需及时清理阀杆螺纹上的积垢并涂抹润滑脂，长期存放时需将阀门处于全关状态，两端法兰口加密封盖封堵，避免杂物进入阀腔损伤密封面。
