铝型材框架FDM熔融沉积成型3D打印设备

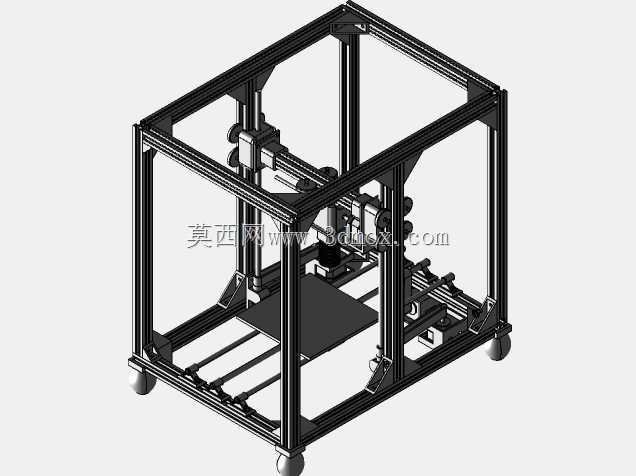

　　这款采用工业铝型材搭建框架的熔融沉积型3D打印设备，核心面向小尺寸定制件快速打样、创客创意验证、教学实训实操等场景落地，区别于钣金焊接框架的商用机型，铝型材框架的选型思路从装配灵活性出发，所有型材连接采用标准角件与T型螺栓锁紧，无需定制焊接工装，后期维护时可快速拆解调整框架跨度，适配不同尺寸的成型平台更换需求。设备整体框架采用立方体对称布局，竖直方向的四根型材作为Z轴运动的安装基准，型材槽内预装滑块导轨，保证Z轴升降过程的直线度误差控制在0.1mm每百毫米行程内，避免打印过程中出现层纹偏移问题。底部安装的可调脚轮兼顾移动便利性与调平功能，设备就位后可通过脚轮的调节螺杆调整整体水平度，抵消地面不平整带来的平台倾斜问题，

　　无需额外加装独立机脚。X轴与Y轴的运动组件采用交叉布局，打印挤出头安装在X轴滑台上，通过同步带传动实现横向移动，成型平台固定在Y轴滑台上做前后进给，这种布局将挤出头的重量控制在最低范围，减少高速运动时的惯性抖动，相比悬臂式结构打印精度更稳定。挤出机构采用近端送丝设计，送丝轮与加热喷嘴的距离缩短至50mm以内，可适配PLA、ABS、TPU等多种耗材，尤其是柔性耗材的送丝阻力更小，不会出现送丝打滑、断料的问题。加热喷嘴采用标准E3D快换结构，后期维护时可快速更换不同口径的喷嘴，适配0.2mm到0.8mm的层厚打印需求，兼顾精细模型打印与大尺寸件快速打印的场景。成型平台采用玻璃基板加弹簧钢片的组合，打印完成后可直接取下钢片弯折取下模型，

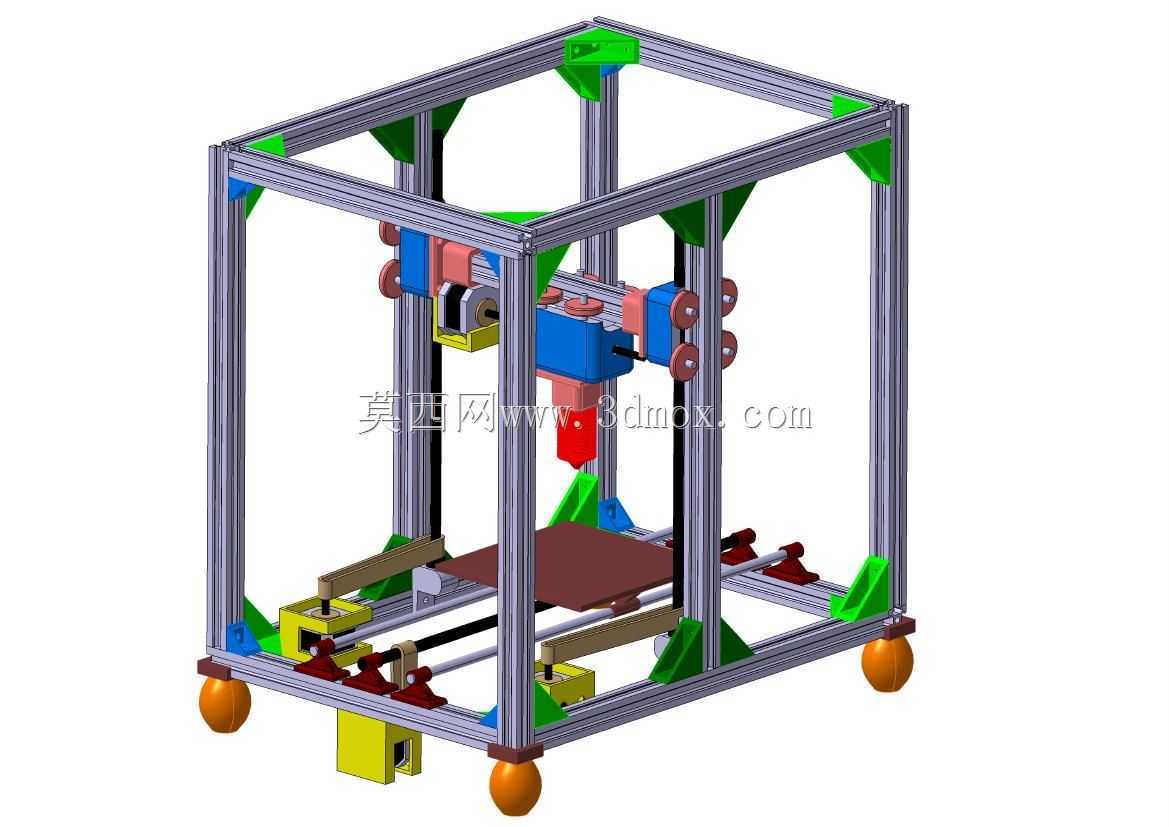

　　无需借助铲刀暴力拆卸，减少平台表面的刮损。框架边角处的绿色塑料护角为3D打印自制件，既可以遮盖型材端部的锐边，避免装配调试时划伤操作人员，也能作为线缆的固定座，将X、Y、Z轴的电机线缆沿型材槽规整布置，避免线缆随运动部件拖拽出现磨损断线问题。设备的电气控制组件全部布置在框架底部的型材安装位，预留了足够的散热空间，驱动板、电源模块分层安装，减少电磁干扰对运动控制信号的影响，接线端子全部采用快插结构，后期更换电机或者加热组件时无需重新焊接线路。从安装边界来看，设备整体占地尺寸约为450mm见方，高度约600mm，可直接放置在常规工作台面上使用，无需额外定制安装基座，框架外侧预留了100mm的走线与维护空间，日常调试喷嘴、

　　清理平台时无需挪动设备整体。运动行程方面，X轴有效打印行程200mm，Y轴有效行程200mm，Z轴有效行程250mm，可覆盖绝大多数小尺寸定制零件、教学模型、创意手办的打印需求，相比大尺寸工业级设备，这款机型的空间利用率更高，适合小批量试制场景下的快速迭代使用。框架的铝型材选型采用2020规格欧标型材，槽宽6mm，可兼容市面上绝大多数标准3D打印机的改装配件，用户后期可根据需求加装自动调平传感器、断料检测模块、封闭保温罩等组件，无需对框架进行打孔焊接等破坏性改装。Z轴的传动采用T型丝杆搭配消隙螺母，有效抵消丝杆传动的反向间隙，保证Z轴升降的层厚精度，避免打印件出现Z轴层纹错位的问题。所有运动轴的限位开关均采用光电式限位，相比机械触点式限位，触发精度更高，长期使用不会出现触点磨损导致的回零偏差问题。设备的送丝机构集成了耗材检测功能，当耗材耗尽或者出现断料时，设备会自动暂停打印并触发提示，避免空打导致的打印失败。打印平台下方加装了加热床组件，最高加热温度可达110摄氏度，打印ABS等易翘曲耗材时可将平台加热至指定温度，减少模型底部翘曲变形的概率，提升大尺寸底面模型的打印成功率。
