古典风格传感检测装置结构设计

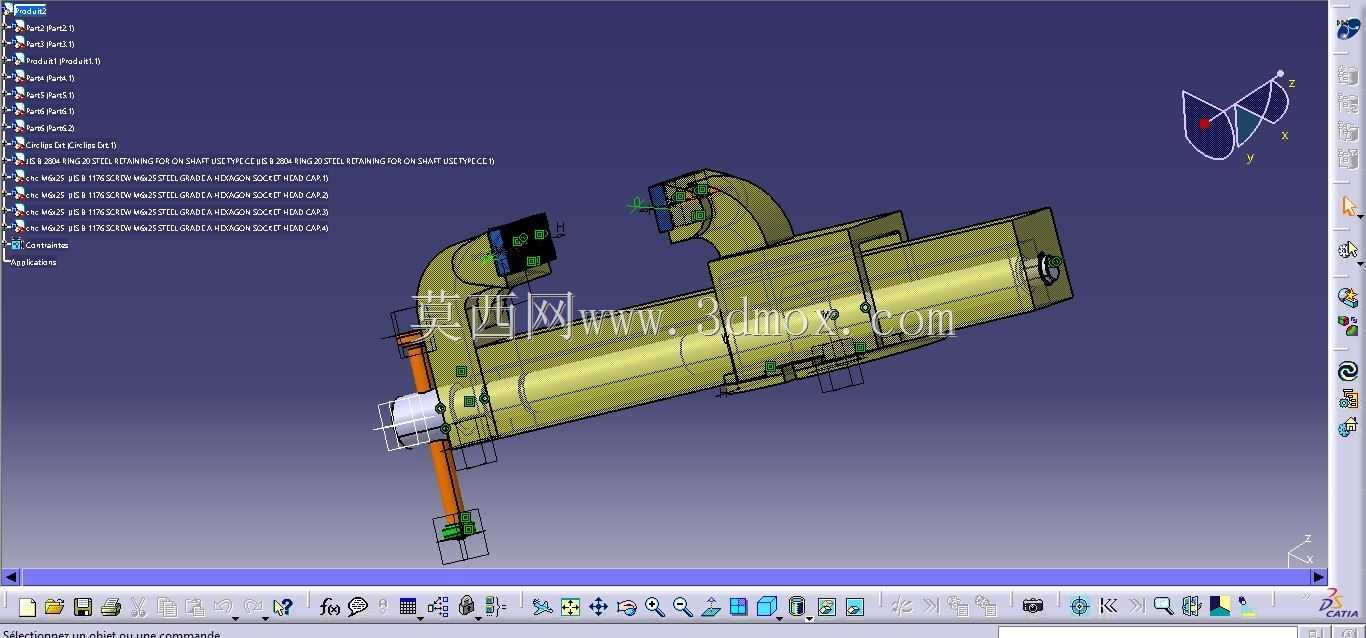

　　这套传感检测装置的结构设计，最初是面向小型工业设备的工况参数采集场景做的适配，日常可嵌入到小型实验台、教学演示设备或者老式改装机床的进给位置检测环节，用来采集位移、行程触发这类基础信号，不需要复杂的信号处理链路，适配低复杂度的点位检测需求。从结构组成来看，主体采用长筒式的主壳体作为核心承载结构，壳体内部预留了足够的空间来布置传感核心元件、信号传输线路以及基础的防护结构，筒身两端做了阶梯式的轴径设计，一端预留了接线引出的接口位置，另一端做了端盖封合的安装止口，既可以保证内部元件的防护性，也能方便后期的拆装维护。筒身侧面延伸出两个弯管式的安装支臂结构，支臂末端做了安装基准面，每个支臂上都预留了两个固定孔位，配合下方伸出的可调式支撑柱，整个装置可以根据安装面的实际高度差调整支撑长度，不需要额外加工定制转接垫块，适配不同厚度的安装基板。支撑柱底部做了防滑的垫脚结构，安装时不需要做焊接或者大面积的打孔攻丝，只需要通过支臂的固定孔配合紧固件，加上支撑柱的辅助承托，就能完成装置的固定，安装边界的容错率比较高，即使安装面存在10mm以内的高度差，也能通过支撑柱的调节完成适配，不会出现安装应力导致的壳体变形问题。设计的时候没有采用市面上常见的方正外壳造型，而是参考了早期工业检测元件的圆润线条做了外形优化，所有的结构转角都做了圆弧过渡处理，既避免了尖锐边角带来的安装磕碰风险，也让整体外观更贴合复古设备的改装风格，不会在老式改装设备上显得突兀。

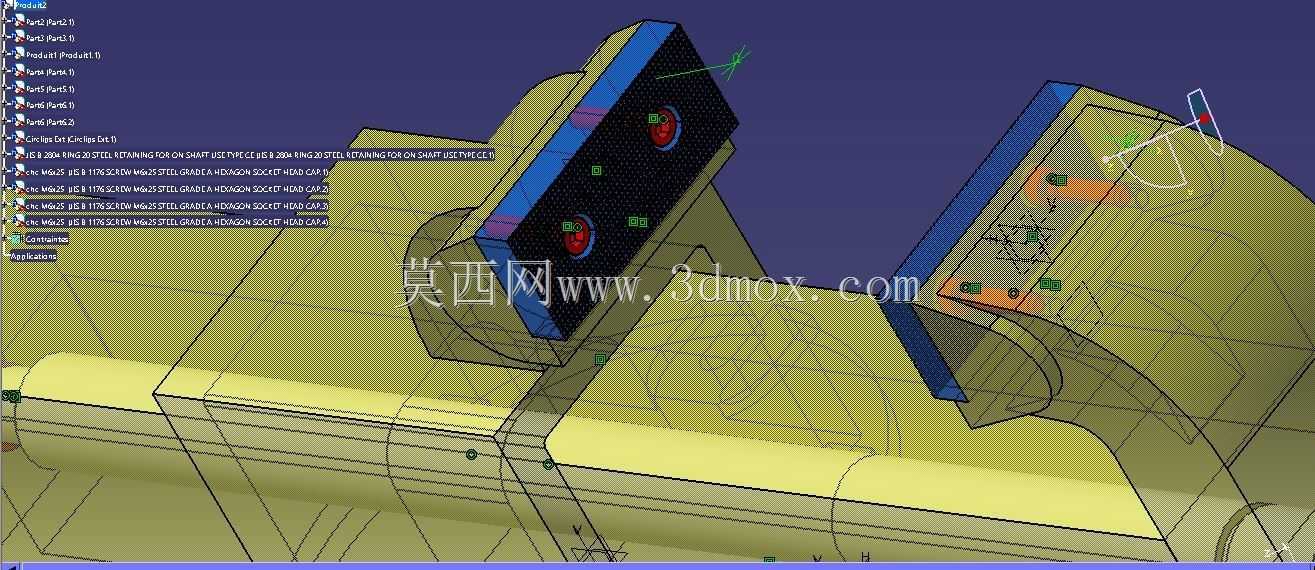

　　弯管支臂和主壳体的连接位置做了加强筋结构，因为支臂上要安装触发检测的感应端头，日常使用中会有频繁的触发接触，加强筋可以避免长期受力导致的支臂变形，保证感应端头和被测部件的间隙始终保持在合理范围内，不会因为结构形变出现检测信号丢失或者误触发的问题。主壳体的壁厚做了均匀化处理，整体壁厚控制在2mm左右，既保证了壳体的结构强度，不会因为日常的轻微磕碰出现凹陷损坏，也尽可能控制了整体的重量，整套装置的总重量控制在合理区间，即使安装在薄壁的设备外壳上，也不会因为自重导致安装面变形。内部的元件安装位做了卡槽式的设计，不需要额外打胶或者用紧固件固定传感元件，只需要将元件顺着卡槽推入就能完成定位，卡槽的尺寸和常用的小型传感元件尺寸适配，

　　后期如果需要更换不同参数的检测元件，只需要松开端盖就能完成元件替换，不需要拆解整个外部结构。接线端的位置做了走线槽的预留，线路可以顺着筒身内部的走线槽规整布置，不会出现线路和内部活动部件干涉的问题，接线口位置做了密封圈的安装槽，配合密封圈可以达到基础的防尘防泼溅能力，适配车间多粉尘的普通作业环境，不需要额外加装防护外罩。两个弯管支臂的角度经过反复调整，最终确定的角度可以让两个感应端头分别对应被测部件的两个行程极限位置，当被测部件移动到对应位置时，感应端头就能及时触发信号，给设备的控制系统传递到位指令，支臂的长度也做了优化，既不会因为过长导致结构刚性不足，也不会因为过短导致感应距离不够，触发间隙控制在1-2mm的合理区间，

　　既保证了触发的灵敏度，也避免了部件移动过程中碰撞到感应端头造成损坏。支撑柱采用螺纹调节的结构，柱身做了细牙螺纹，调节的时候可以精准控制支撑高度，调节完成后可以通过锁紧螺母锁死位置，不会因为设备运行的振动导致支撑高度发生变化，保证整个装置的安装位置长期稳定。整套结构的所有零件都采用常见的机械加工工艺就能完成生产，主壳体可以采用型材加工或者注塑成型，支臂和支撑柱采用标准棒料加工即可，不需要特殊的加工设备，加工成本可控，适合小批量的定制改装场景使用。在实际安装测试的时候，这套装置可以直接固定在设备的机架侧面，不需要对原有设备做大规模的结构改动，安装完成后只需要调整支撑柱的高度，保证感应端头和被测部件的间隙符合要求，就能投入使用，调试过程简单，不需要复杂的参数校准，对于设备改装、教学实验这类场景的适配性很强。
