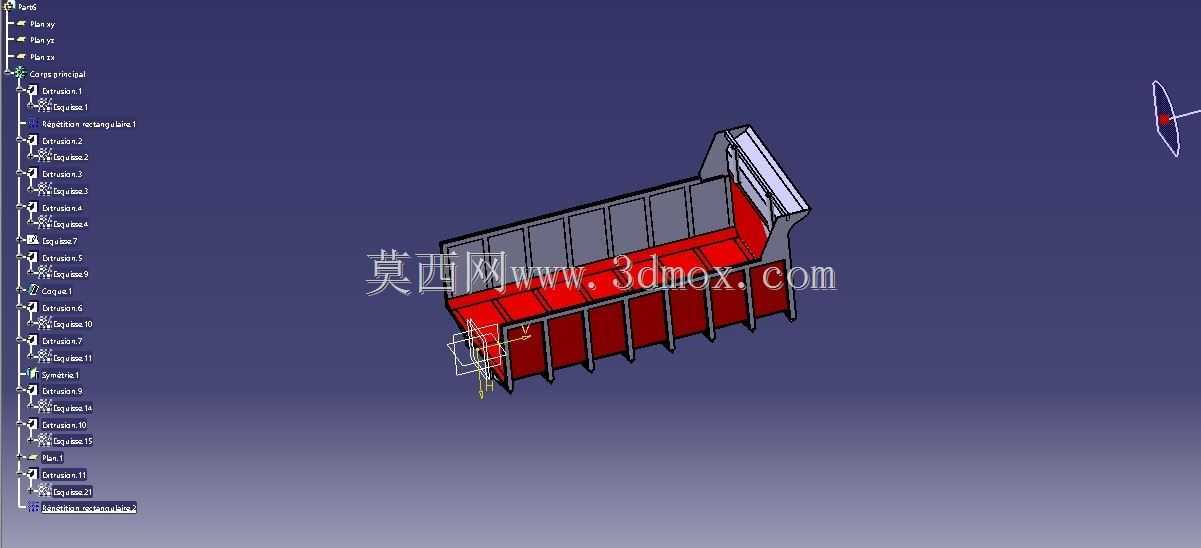

自卸车货厢承载结构三维设计

　　本次设计的承载式货厢结构，主要适配短途散装物料转运的自卸类专用车辆，常见于矿区土石方转运、建筑废料清运、农产品散装运输等场景，这类作业场景对货厢的抗冲击性、卸料顺畅度、结构冗余量都有明确的工程要求，常规通用货厢在面对大密度矿石、尖锐建筑垃圾时，容易出现侧板变形、焊缝开裂、底部积料残留等问题，设计阶段就需要针对这些实际工况做针对性的结构强化。从结构功能来看，整个货厢采用侧栏板加高+前挡板防护的布局，前挡板向上延伸的结构主要是防止车辆急加速或者爬坡时物料向前滑移撞击驾驶室，栏板外侧的竖向加强筋采用等间距排布，每道加强筋的截面高度从底部到顶部逐步收窄，既保证了底部承载大载荷时的结构刚度，也避免了顶部不必要的材料冗余，降低整体自重。

　　货厢底板采用分段式焊接结构，靠近尾部卸料端的底板做了3度的倾斜角度，配合尾部无遮挡的卸料开口，在举升卸货时可以让散装物料依靠自重完全滑出，不会在厢体内部形成残留堆积，减少人工清理的工作量。设计过程中优先考虑了安装边界的适配性，整个货厢的底部连接座采用通用化的孔位布局，可以匹配多数中型自卸车的副车架安装尺寸，不需要对底盘做额外的改装打孔，降低现场装配的难度；厢体两侧的边板上沿做了内卷边处理，既提升了栏板的整体抗扭刚度，也能避免尖锐的板材边缘对作业人员造成划伤，同时内卷边的槽型结构可以作为篷布安装的固定轨道，方便后期加装密闭篷布结构，满足城市渣土运输的密闭要求。从结构细节来看，栏板与底板的连接位置采用了连续满焊工艺，

　　焊脚高度根据不同位置的受力情况做了差异化设置，底板中部受力最大的区域焊脚高度比两端区域高出2mm，在保证连接强度的同时控制焊接变形量；前挡板与底板的交接位置设置了三角形加强筋，分散举升时物料对前挡板的冲击力，避免长期使用后出现焊缝疲劳开裂。整个货厢的外形尺寸控制在中型自卸车的法规允许范围内，宽度不超过车身外廓，高度满足不同区域的限高要求，举升时的重心偏移量经过反复校核，不会在卸料时出现车辆失稳侧翻的风险。设计阶段还考虑了后期维护的便利性，所有易磨损的底板区域都预留了耐磨衬板的安装孔位，当底板出现磨损后不需要整体切割更换，只需要通过螺栓固定更换耐磨衬板即可，大幅降低后期的运维成本；栏板的铰接座采用可拆卸式结构，

　　当铰接部位出现磨损旷量时，可以单独更换铰接衬套，不需要整体更换栏板结构。针对散装物料运输过程中常见的撒漏问题，厢体各板块的拼接位置都做了折边止口设计，配合密封胶条的安装槽，可以有效阻挡细颗粒物料从拼接缝隙处撒漏，满足道路运输的防撒漏要求。整个结构的受力分析围绕满载急刹、爬坡举升、偏载卸料三个最恶劣的工况展开，每道加强筋的位置、板材的厚度选择都经过受力仿真验证，在保证结构强度满足1.5倍额定载荷安全系数的前提下，尽可能降低厢体的自重，提升车辆的有效装载质量。
