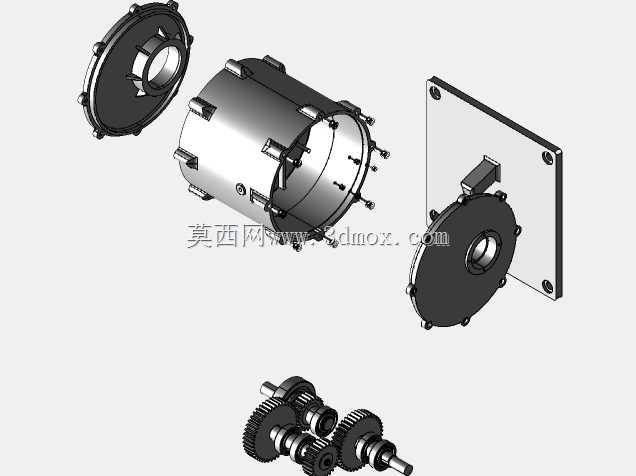

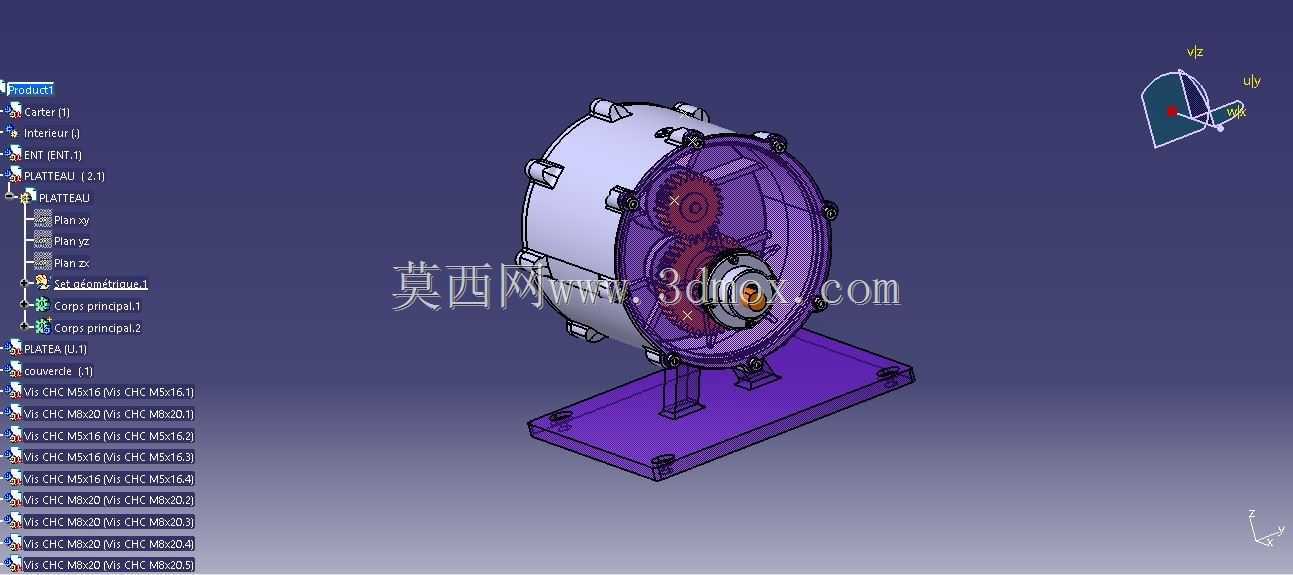

这套二级直齿轮减速结构,主要面向小功率传动场景的转速匹配需求,常见于小型输送线驱动单元、实验台动力输入端、轻型工装的动力传递环节,核心作用是把原动机输出的高转速,通过两级齿轮啮合的齿数差,转化为适配负载端的低转速大扭矩输出,避免原动机直接带载时出现扭矩不足、转速过高无法匹配执行机构的问题。从结构布局来看,整套传动组件采用立式安装的圆筒形腔体设计,底部带一体式安装底座,底座上预留了四个对称的安装通孔,安装时可以直接通过螺栓固定在设备的安装基面,不需要额外设计转接支架,安装基准面的平面度要求控制在0.1mm以内,避免装配后腔体出现偏斜导致齿轮啮合卡滞。腔体内部的两级齿轮采用同轴偏置布局,输入轴与输出轴的中心距按照传动比匹配计算,
第一级为小模数主动齿轮啮合中间轴大齿轮,完成第一级减速,中间轴上同步加工的小齿轮再啮合输出端大齿轮,完成第二级减速,总传动比可以根据实际负载需求调整齿数配比,这套结构的传动比覆盖范围在1:8到1:25之间,适配常规小功率减速场景的转速匹配需求。设计过程中优先考虑了装配工艺性,腔体采用分体式端盖结构,端盖与筒体通过周向均布的螺栓紧固,装配时可以依次装入输入轴组件、中间轴组件、输出轴组件,再扣合端盖完成总装,不需要特殊工装即可完成拆装维护,齿轮与轴的连接采用平键周向定位,轴系两端采用深沟球轴承支撑,轴承位的公差配合选用k6过渡配合,既保证轴承内圈与轴的同步转动,又避免过盈量过大导致装配困难。齿轮的参数选择上,
统一采用20°压力角的直齿圆柱齿轮,齿面粗糙度控制在Ra1.6以下,啮合侧隙按照0.05-0.1mm预留,既可以补偿加工误差带来的啮合干涉,又能避免侧隙过大导致传动回程超差,日常使用时可以通过端盖处的注油孔注入润滑脂,对齿轮啮合面和轴承进行润滑,不需要复杂的油路设计,维护成本较低。安装边界方面,整套结构的底座安装孔距按照通用小型减速装置的安装尺寸设计,输出轴的轴伸长度和键槽尺寸匹配常规联轴器的安装标准,可以直接对接同步带轮、链轮等传动执行件,输入轴的轴径适配常规小型电机的输出轴尺寸,不需要额外加工转接轴即可完成与原动机的对接。实际应用中,这套结构可以承受的额定输出扭矩在15N·m以内,输入转速最高不超过3000r/min,
适合连续运转的轻型传动场景,设计时特意将腔体的壁厚设置为5mm,既保证整体结构的刚性,避免运转过程中出现腔体共振,又控制了整体重量,方便在移动类小型设备上安装使用。齿轮啮合的重合度按照1.2以上设计,保证传动过程的平稳性,降低运转时的齿轮啮合噪音,端盖与筒体的结合面预留了密封槽,可以安装O型密封圈,避免润滑脂泄漏,同时阻挡外部粉尘进入腔体内部,适配车间多粉尘的使用环境。轴系的轴向定位采用轴肩与孔用挡圈配合的方式,结构简单可靠,不需要复杂的轴向锁紧结构,降低了零件的加工成本,所有回转件的动平衡按照G6.3等级设计,保证高速输入时不会出现明显的振动。
