单柱塞式流体输送泵结构三维设计

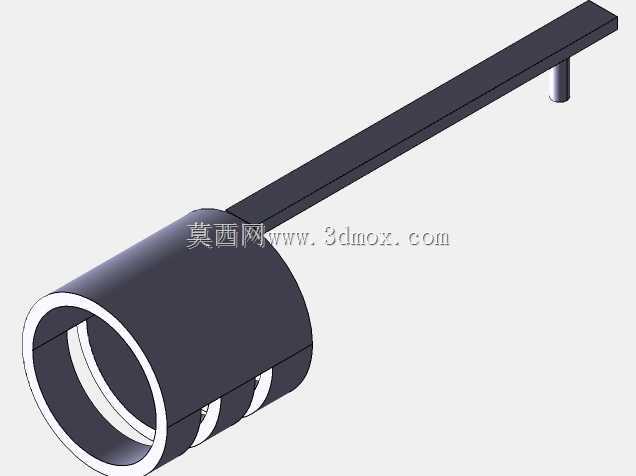

　　在小流量高压流体输送的工况场景里，柱塞泵的应用覆盖了实验室计量加注、小型液压动力单元、精密润滑系统等多个领域，这类依靠柱塞在缸体内往复运动改变密闭腔容积实现吸排介质的容积式泵，相比叶轮式泵能在低转速下稳定输出较高压力，且流量精度受介质粘度波动的影响更小，适合输送清洁的润滑油、液压油或是无固体颗粒的化学试剂。本次呈现的柱塞泵结构采用偏心摆杆驱动的单柱塞布局，整体结构没有集成复杂的配流阀组，偏向教学演示与基础原理验证的设计方向，缸体部分做了等直径圆柱腔体设计，柱塞与缸体的配合段预留了密封件安装槽位，实际加工时可根据输送介质的特性选配丁腈橡胶、氟橡胶或是聚四氟乙烯材质的密封圈，保证腔室在往复运动过程中的密闭性，避免内泄导致的输出压力不足、

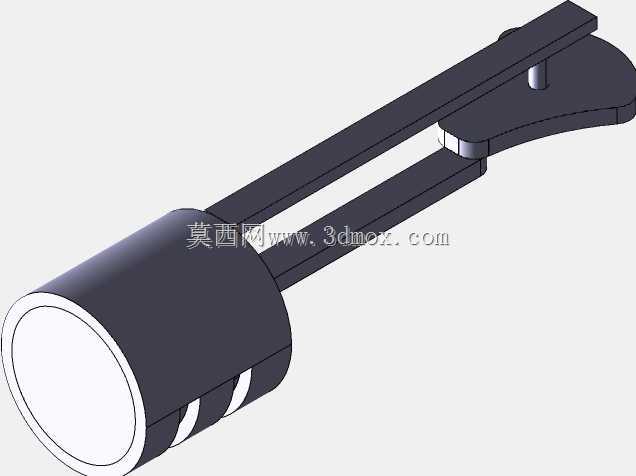

　　流量波动超差问题。驱动端的摆杆结构通过圆柱销与柱塞尾部做铰接连接，摆杆的另一端预留了偏心轴安装孔，实际装配时可将该孔与减速电机的偏心输出轴配合，电机转动时即可带动摆杆做定角度往复摆动，进而拉动柱塞在缸体内做直线往复运动，这种驱动结构相比斜盘驱动的轴向柱塞泵结构更简单，加工装配的公差要求更低，适合小流量、低功率的应用场景，不需要复杂的回程盘、滑靴等组件，后期维护时仅需定期检查铰接销的磨损情况、更换柱塞密封件即可。从安装边界来看，整个泵体的驱动摆杆上方设置了平直的安装固定板，板上预留了两个螺栓过孔，可直接通过螺栓将泵体固定在设备安装基板上，安装时需要保证偏心驱动轴的轴线与摆杆铰接销的轴线保持平行，避免运动过程中出现卡滞、偏磨的问题；

　　缸体的轴向长度与摆杆的摆动行程做了匹配设计，柱塞的最大往复行程由偏心轴的偏心距决定，设计时可根据需要的单次排量调整偏心距参数，需要注意的是偏心距不能过大，否则会导致摆杆摆动角度超出合理范围，加大铰接处的侧向力，加剧销孔的磨损。介质进出口的位置设置在缸体的前端面，采用端面接口的设计，实际配管时可通过法兰或是螺纹接头连接进出管路，吸入口建议配置精度不低于40微米的过滤器，避免介质中的固体杂质进入缸体划伤柱塞表面与密封件，缩短泵的使用寿命。在结构设计的细节上，柱塞尾部的铰接处做了间隙补偿的结构余量，可抵消一部分加工与装配带来的位置误差，摆杆的截面采用矩形结构，保证摆动过程中的结构刚性，不会在柱塞受压时出现明显的形变导致行程损失；

　　缸体的外圆做了三段环形凹槽设计，既可以作为散热筋增加缸体的散热面积，带走柱塞往复摩擦产生的热量，也可以作为安装标识位，方便装配时定位密封件与导向套的位置。这类单柱塞结构的泵输出流量存在固有脉动，因为单柱塞只有在排出行程才会输出介质，吸入行程时出口无介质输出，若应用在对流量稳定性要求较高的场景，可在出口端配置小型蓄能器吸收压力脉动，或是将多个相同结构的柱塞泵做同轴偏心布置，通过错相位的方式叠加输出流量，降低脉动率。建模过程中对所有运动部件做了干涉检查，确认摆杆在全行程摆动过程中不会与缸体、安装板发生碰撞，柱塞在极限伸出位置时不会脱出缸体，极限缩回位置时也不会碰撞缸体底部，所有铰接位置的转动间隙都控制在合理范围内，既不会因为间隙过大出现运动冲击，也不会因为间隙过小导致转动卡滞。
