印刷设备用精密注塑模压复合齿轮结构

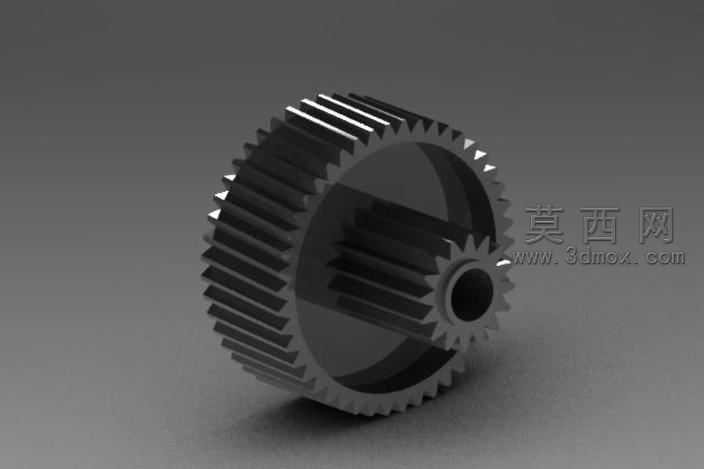

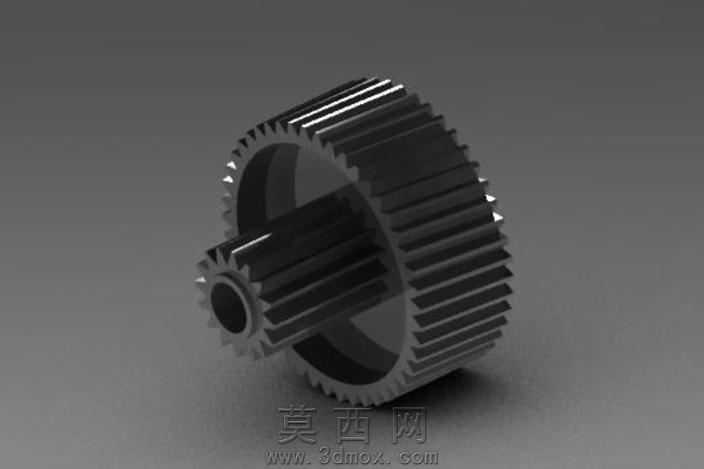

本复合齿轮采用三维参数化建模方式完成整体结构设计，建模过程中先梳理齿轮传动的啮合参数，分别完成外齿圈、内部同轴小齿轮、中间连接辐板的结构搭建，严格匹配渐开线齿形的参数规范，保证内外齿的齿距、齿厚、压力角等参数符合精密传动的公差要求，避免后续啮合传动出现卡滞、传动误差过大的问题。建模阶段针对注塑成型的工艺特性做了结构优化，对齿根位置做了圆角过渡处理，既可以降低注塑成型时的应力集中，减少塑件冷却变形的概率，也能提升齿轮传动过程中的结构强度，避免长期交变载荷下出现齿根断裂的问题。渲染阶段采用工程塑料材质模拟高密度聚乙烯或聚丙烯的成型效果，调整材质的哑光质感与轻微反光特性，还原注塑零件的真实表面状态，同时通过光影设置突出齿形的轮廓细节与内外齿轮的同轴装配关系，清晰展示复合齿轮的层级结构。该复合齿轮采用内外齿同轴集成的设计思路，将大直径外齿圈与小直径传动齿轮整合为单一整体零件，省去了传统分体齿轮需要额外装配固定的工序，既减少了装配带来的累积误差，也提升了传动部件的集成度，能够缩小传动机构的整体体积，适配印刷机器、影印设备这类对安装空间有严格限制的设备需求。结构设计上兼顾了注塑工艺的脱模需求，所有侧壁结构都设置了合理的脱模斜度，辐板位置的厚度做了均匀化处理，避免注塑过程中出现厚薄不均导致的缩痕、翘曲问题，保证成型后齿轮的齿形精度与同轴度满足精密传动的要求。齿形部分在建模时做了啮合干涉检查，验证内外齿轮分别与对应配合齿轮啮合时不存在运动干涉，保证传动过程的顺畅性，同时针对塑料齿轮的传动特性，对齿顶做了微小的修形处理，降低传动过程中的噪音与磨损，提升零件的使用寿命。
