单缸风冷小型动力单元结构设计

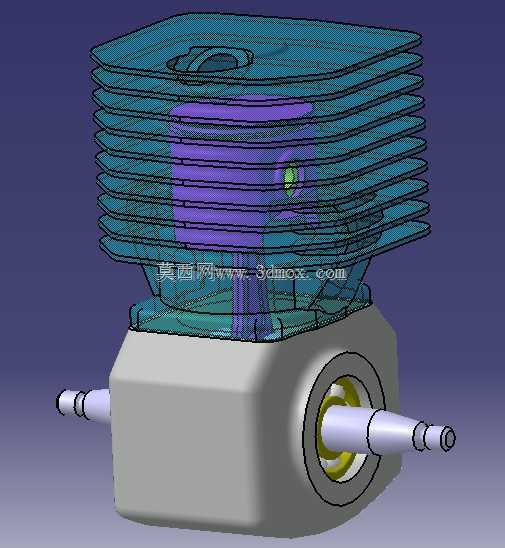

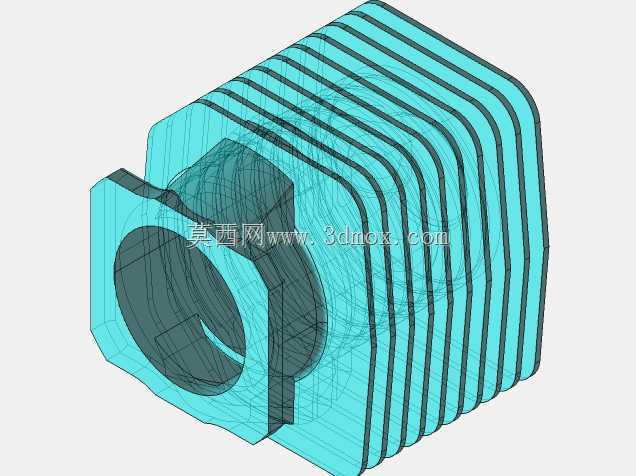

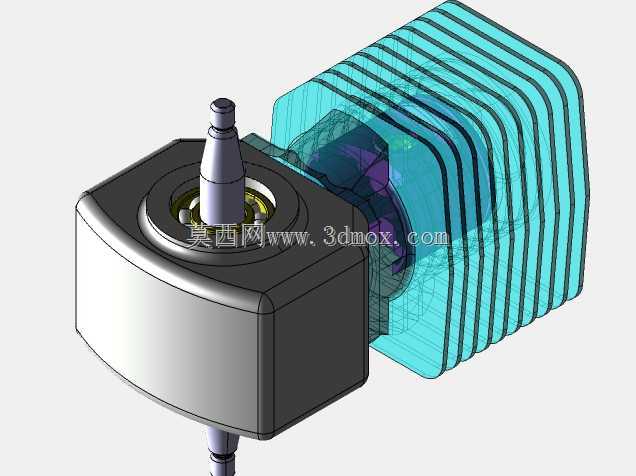

　　这款小型动力单元的结构设计，核心围绕小排量内燃动力的轻量化、高散热效率需求展开，在园林工具、小型航模、便携发电设备这类对动力单元自重、持续工作稳定性要求较高的场景中，这类结构的应用十分普遍。从结构布局来看，上部采用层叠式散热鳍片的缸体设计，鳍片的排布间距、单片厚度都经过热负荷校核，在自然风冷工况下，能保证活塞往复运动产生的热量快速通过鳍片与空气对流散出，避免持续高转速运行时缸体温度过高引发的润滑失效、活塞卡滞问题。缸体采用半透明剖视视角呈现的内部结构，可以清晰看到活塞与缸壁的配合间隙设计，这个间隙值的选取兼顾了热胀冷缩的余量与压缩工况的密封性，不需要额外增加加厚缸套就能保证压缩比稳定，同时降低了整机的自重。

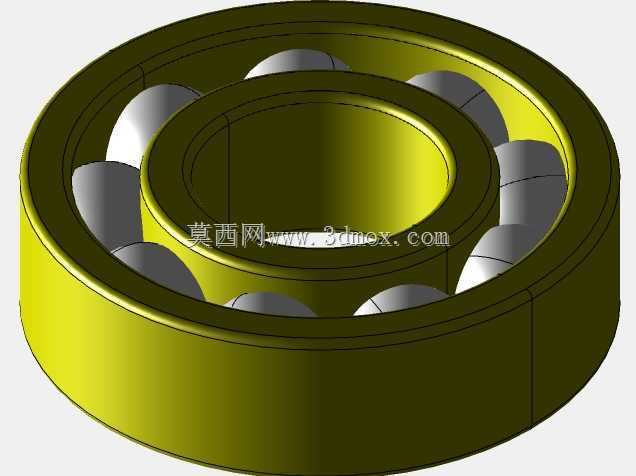

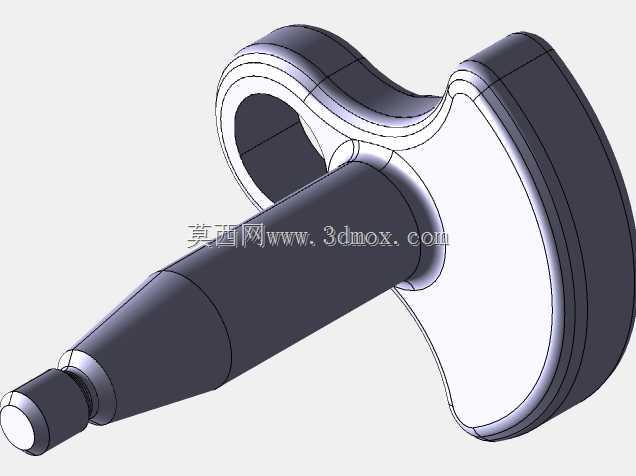

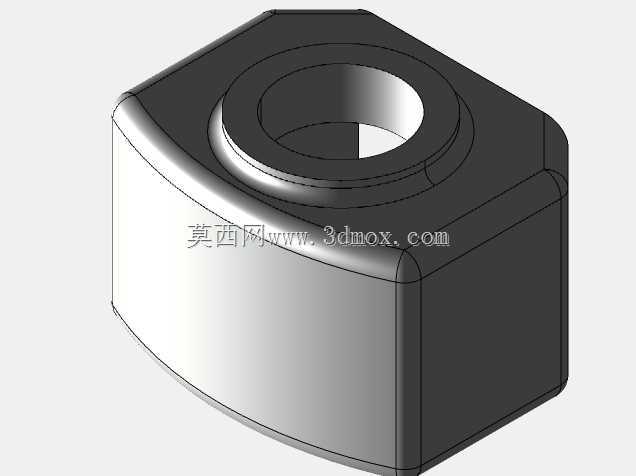

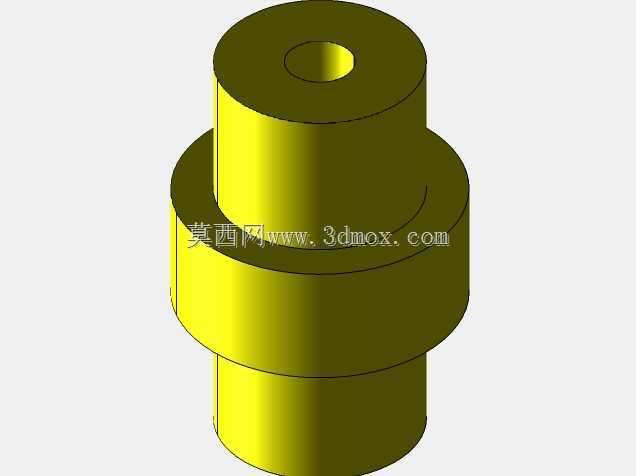

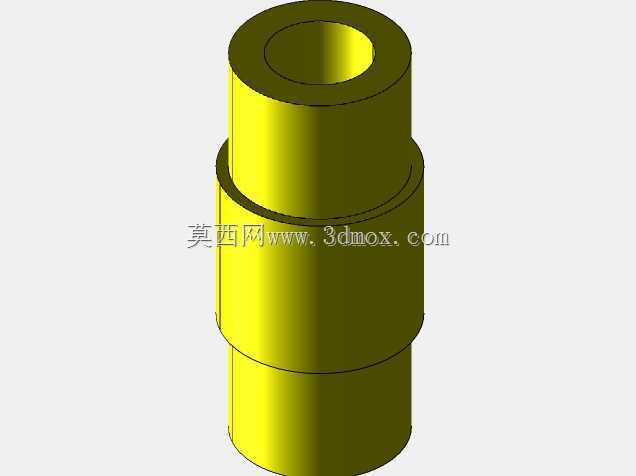

　　下部的曲轴箱采用一体化铸铝结构的设计思路，曲轴的支撑轴承位直接集成在箱体侧壁，省去了额外的轴承座安装工序，同时保证了曲轴运转的同轴度，减少高速转动时的径向跳动。动力输出轴从箱体侧部伸出，轴端的阶梯结构设计预留了不同连接法兰的安装位，既可以直接连接螺旋桨作为航模动力，也能通过键槽连接带轮、齿轮，为便携发电机、小型割灌机提供动力输出。从安装边界来看，曲轴箱底部的平面为安装基准面，上面预留的四个安装孔位呈矩形排布，孔距尺寸适配多数小型动力设备的安装支架，不需要额外做转接板就能完成固定，安装时只要保证输出轴与被驱动部件的同轴度在允许公差范围内，就能避免运转时的额外径向载荷，延长轴承使用寿命。设计过程中，缸体鳍片的高度做了针对性优化，

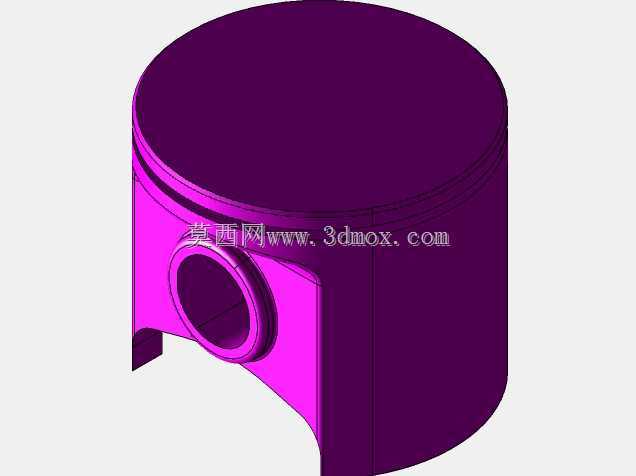

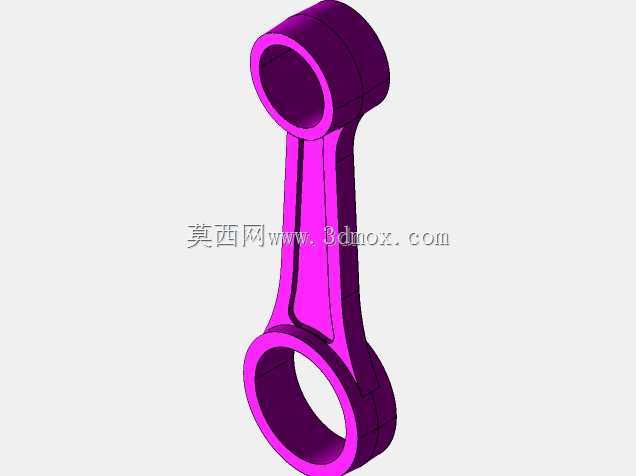

　　没有一味增加鳍片高度来提升散热面积，而是结合小型动力单元的常用转速区间，匹配了最优的鳍片高度与风道间隙，避免鳍片过高在震动工况下产生共振断裂，同时控制了整机的外形尺寸，让整个动力单元的外轮廓更紧凑，能适配更多狭小安装空间的设备需求。活塞的销孔位置与曲轴的曲柄半径配比，经过运动学仿真校核，往复运动的惯性力被控制在较低水平，整机运转时的震动更小，不需要额外增加大质量的减震块就能保证运行平稳，这一点对于手持类园林工具、小型航模这类对震动敏感的应用场景尤为重要。曲轴箱内部的润滑油道采用飞溅润滑的结构设计，不需要额外设置机油泵，依靠曲轴运转时带动的机油飞溅就能完成活塞、缸壁、轴承位的润滑，简化了整机结构，降低了故障点，

　　同时减少了日常维护的工作量。缸体与曲轴箱的连接面采用止口定位结构，装配时不需要反复调整同轴度，只要按对角顺序拧紧连接螺栓就能保证密封性能，避免漏气漏油问题，同时也方便后期的拆解维护。输出轴的轴封位置设计了双重密封结构，能适应多尘、潮湿的户外工作环境，避免外界杂质进入曲轴箱污染润滑油，也防止内部机油渗漏影响被驱动部件。整体结构没有冗余的设计部件，每个结构特征都对应实际工况的使用需求，不管是做小型动力设备的选型参考，还是做同类型动力单元的结构设计参照，都能提供清晰的结构逻辑参考，能帮助设计人员快速理解小型风冷动力单元的布局思路，减少前期方案设计时的反复校核工作量。
