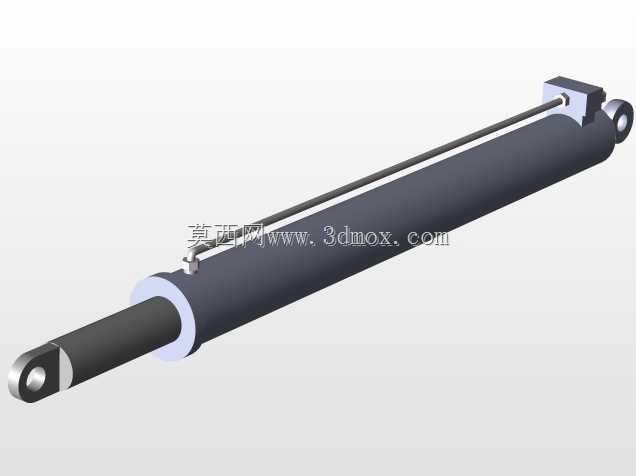

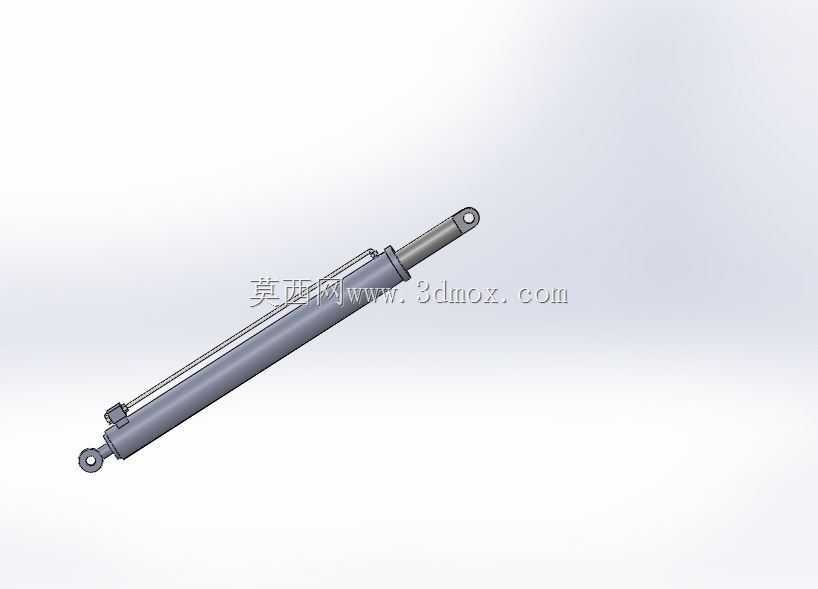

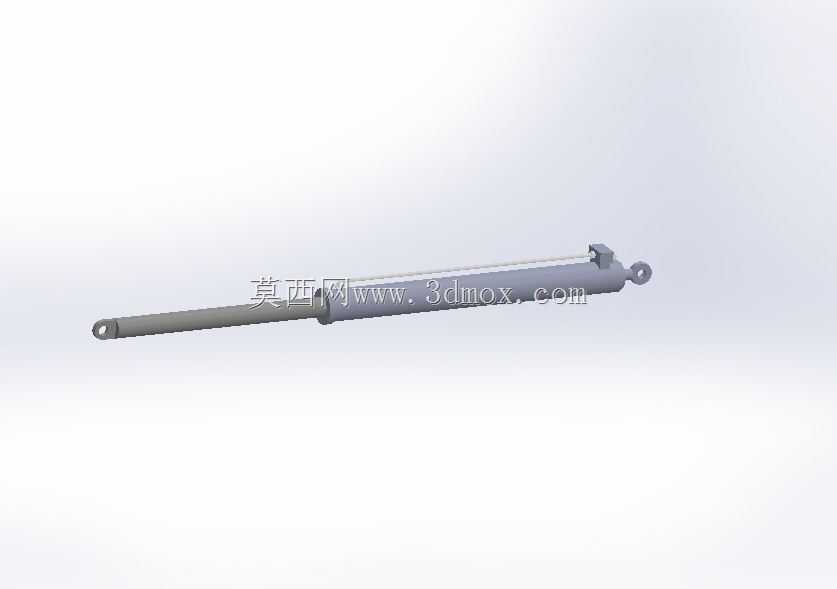

双耳环铰接式液压油缸结构设计

　　在工程机械、重型装备、工业自动化生产线的直线驱动场景里，液压油缸是把液压能转化为机械能的核心执行部件，这款双耳环铰接结构的油缸，主要适配需要摆动补偿的安装工况，比如工程机械的动臂驱动、工装夹具的夹紧推送、专用设备的姿态调整环节，相比刚性安装的油缸，两端带铰接耳环的结构能抵消安装面的同轴度误差，避免活塞杆承受径向偏载，大幅延长密封件和导向套的使用寿命。

　　从结构设计逻辑来看，这款油缸采用单杆双作用的经典结构，缸筒部分选用高精度冷拔无缝钢管加工，内孔做珩磨处理，表面粗糙度控制在Ra0.4以内，保证活塞密封件的滑动顺畅，减少内泄。活塞杆表面做镀硬铬处理，镀层厚度控制在0.03-0.05mm，硬度达到HV800以上，既能抵御工况中的粉尘、水汽腐蚀，也能降低往复运动时的密封磨损。两端的铰接耳环内镶嵌自润滑轴承，安装时配合销轴使用，允许油缸在工作平面内有±5°的摆动角度，适配设备运行过程中驱动端和负载端的相对位移，避免活塞杆出现别劲、拉缸的问题。

　　实际选型应用时，首先要明确安装边界尺寸，这款油缸的两端耳环孔中心距在完全缩回状态下，要匹配设备的最小安装间距，完全伸出时的行程要满足负载的最大位移需求，不能出现行程不足或者伸出过长导致的活塞杆失稳问题。缸筒的外径尺寸要预留足够的安装空间，避免和设备周边的结构件发生运动干涉。油口的位置布置在缸筒靠近两端端盖的位置，采用标准公制细牙螺纹连接，方便和液压系统的高压油管对接，油口内部内置流道倒角处理，减少液压油流动时的压力损失，降低系统发热。

　　功能特性层面，这款油缸的活塞部位采用组合密封结构，包含格莱圈、O型密封圈和导向环，格莱圈负责高压下的动密封，耐受最高25MPa的工作压力，O型圈提供静密封补偿，导向环采用酚醛夹布材质，既能给活塞提供径向支撑，又能避免活塞和缸筒内壁直接接触造成的拉缸损伤。活塞杆端的导向套采用铜合金基体镶嵌聚四氟乙烯导向带的结构，导向长度达到活塞杆直径的1.2倍以上，保证活塞杆伸出时的直线度，即使承受一定的侧向负载，也能保证密封件的受力均匀。缸筒尾部和端盖的连接采用螺纹连接加防松螺钉的结构，相比法兰连接结构更紧凑，径向尺寸更小，适合安装空间受限的场景，同时防松螺钉能避免油缸在高频往复运动时端盖出现松动脱落的问题。

　　在不同的应用场景里，这款油缸的参数适配也有区别，比如用于工程机械重载举升场景时，要配套缓冲结构，在活塞运行到行程末端时，通过缓冲套和端盖上的缓冲腔配合，节流减速，避免活塞撞击端盖产生冲击和噪音；如果用于自动化设备的精密推送场景，可在活塞杆端部加装位移传感器，实时反馈伸出长度，配合比例阀实现精准的位置控制。日常维护时，只需要定期检查铰接销轴的润滑情况、活塞杆表面的清洁度以及密封件的渗漏情况，就能保证油缸长期稳定运行，相比电动推杆和气缸，液压油缸的输出力密度更高，同等体积下能提供数倍于电动、气动执行件的推力，适合重载、高频响的驱动场景。

　　建模过程中，所有配合尺寸都按照液压油缸的行业标准公差设定，耳环的安装孔公差取H7，和销轴的配合为间隙配合，保证铰接转动灵活；缸筒内孔和活塞的配合取H8/f7，既保证密封件的压缩量合适，又不会因为配合过紧导致滑动阻力过大；活塞杆和导向套的配合取H8/f8，预留足够的热膨胀间隙，避免油温升高后活塞杆和导向套抱死。所有的倒角、退刀槽都按照机械加工的工艺要求设计，没有出现无法加工的尖角、薄壁结构，模型的装配关系完全按照实际装配顺序设定，从缸筒、活塞、活塞杆、导向套、端盖到铰接耳环、油口接头，都能实现虚拟装配验证，方便设计人员在选型时直接调用，核对安装尺寸和运动干涉情况，减少实际设计中的出错概率。
