快换式机床主轴连接心轴组件结构

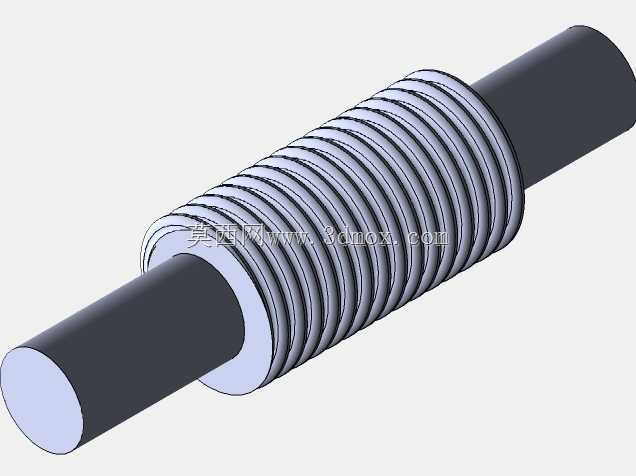

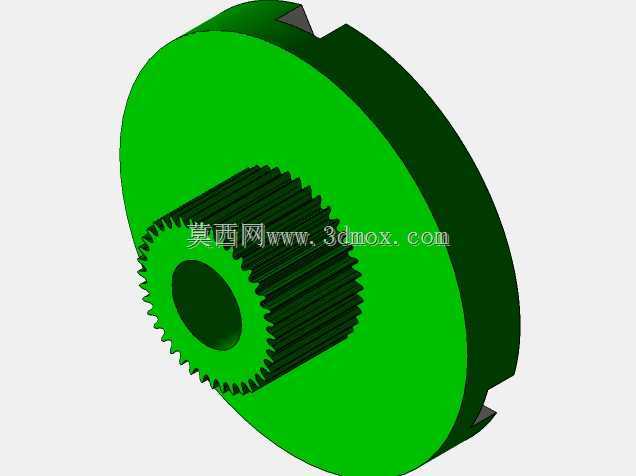

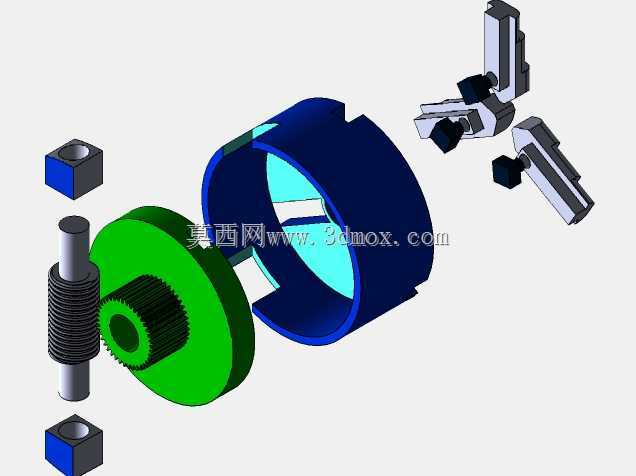

　　这套心轴组件的设计初衷，是解决中小批量机加工场景下，主轴端工装切换耗时、同轴度偏差超差的常见痛点，在普通台式钻床、小型数控车床、仪表磨床的主轴输出端都能适配使用，日常作业中需要频繁更换钻夹头、弹性筒夹、工件夹具的工位，用这套结构能把单次工装切换的时间压缩到原来的三分之一，同时能保证重复装夹的同轴度稳定在0.02mm以内，避免反复打表找正的无效工时。从结构拆分来看，组件包含带外螺纹的主轴连接段、带内花键的传动轮、定位锁紧套、三个周向均布的锁紧卡爪、两端的定位缓冲块几个核心部分，设计时没有采用传统的螺纹锁紧+键传动的冗余结构，而是把传动和锁紧的功能做了集成：内花键传动轮直接和心轴的花键段配合，传递主轴输出的扭矩，

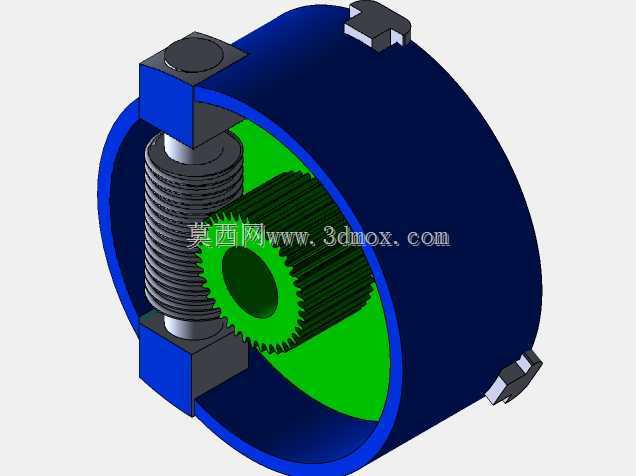

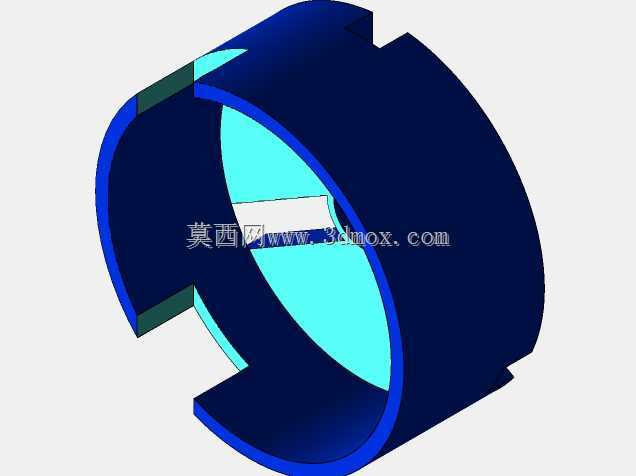

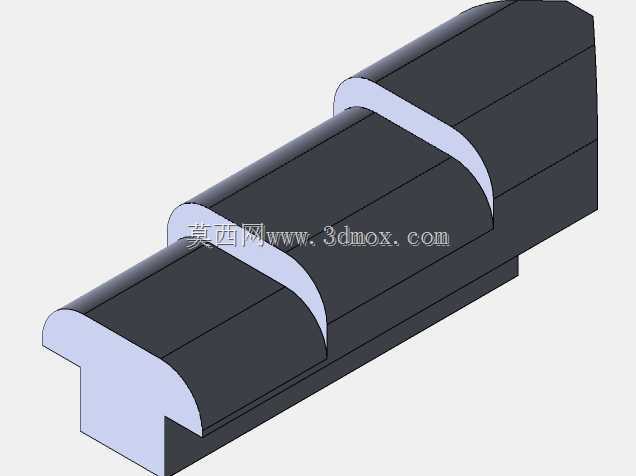

　　避免单键连接长期使用后出现的键槽磨损、间隙过大导致的传动抖动问题；外侧的蓝色锁紧套做了三段式内斜槽，和三个卡爪的斜楔面配合，转动锁紧套的时候，斜槽会推动卡爪沿径向同步移动，实现对外接工装的抱紧或者松开，不需要额外的扳手工具，手动旋转锁紧套就能完成拆装。设计过程中优先考虑了安装边界的适配性，心轴的主轴连接端采用标准的莫氏锥度配合，能直接适配市面上绝大多数常规台式设备的主轴内锥，不需要额外加工转接套，整个组件装配完成后的最大外径不超过120mm，轴向总长度控制在180mm以内，不会因为加装这套快换结构导致主轴端的作业空间被过度占用，加工小型零件时不会出现刀具和组件干涉的问题。卡爪的接触面做了网状滚花处理，

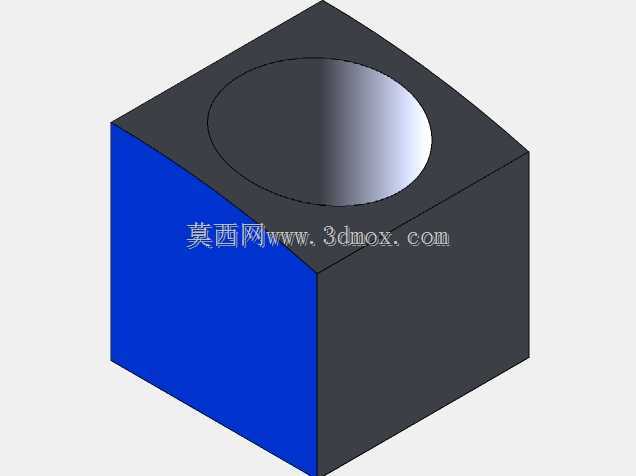

　　抱紧外接工装的时候能增加接触摩擦力，即使是满负载切削、主轴正反转切换的工况下，也不会出现工装打滑移位的情况；两端的方形定位块内嵌了缓冲橡胶垫，一方面是限制锁紧套的轴向窜动，避免设备运行过程中锁紧套因为振动自行松脱，另一方面也能在安装时起到周向定位的作用，保证三个卡爪的受力均匀，不会出现单侧卡爪过度磨损的问题。传动轮采用了粉末冶金材质的选型建议，花键段的齿形做了渐开线设计，齿侧间隙控制在0.01mm以内，既能保证传动过程无冲击，也能降低长期往复转动带来的齿面磨损，延长组件的整体使用寿命；心轴主体采用40Cr调质处理，表面硬度达到HRC28-32，既有足够的韧性承受切削过程的冲击载荷，也有足够的耐磨性保证长期装拆不会出现轴颈磨损、

　　尺寸超差的问题。实际应用中，除了机加工设备的主轴端，这套结构也能适配在自动化设备的旋转工位上，比如小型回转工作台的工件装夹端、自动拧接设备的输出轴端，只要是需要频繁更换外接执行端、同时对传动同轴度有要求的旋转传动场景，都能通过调整心轴的连接端尺寸完成适配，不需要改动整体的锁紧传动结构。设计时特意规避了需要专用配件的结构，所有零件都是常规机加工能完成的结构，没有特殊的曲面或者复杂内腔，后期维护时如果某个零件出现磨损，车间的普通机加工班组就能完成配件的加工替换，不需要采购专用的定制备件，能降低设备的后期维护成本。锁紧套的外圆做了防滑滚纹，手上沾有少量切削液的时候也能顺利转动锁紧套，不会出现打滑打滑的情况；卡爪的行程做了限位设计，最大张开量能适配10-30mm直径的外接工装柄部，覆盖了绝大多数小型工装的柄部尺寸范围，不需要更换卡爪就能满足日常的工装切换需求。
