带保持架圆柱滚子径向承载轴承结构

　　做传动结构设计快十年，这类径向承载的滚动轴承是设备里最常见的支撑部件，从普通的输送线辊筒、机床主轴箱，到工程机械的回转支撑位、农业机械的轮系传动端，只要存在旋转轴系需要降低摩擦阻力、保证回转精度的位置，基本都能见到这类结构的身影。很多刚入行的设计师选轴承的时候只会查样本额定载荷，往往忽略安装边界的匹配问题，实际做结构的时候，轴承的内圈与轴的配合、外圈与安装座孔的公差选择，直接决定了后期运行的寿命与稳定性。

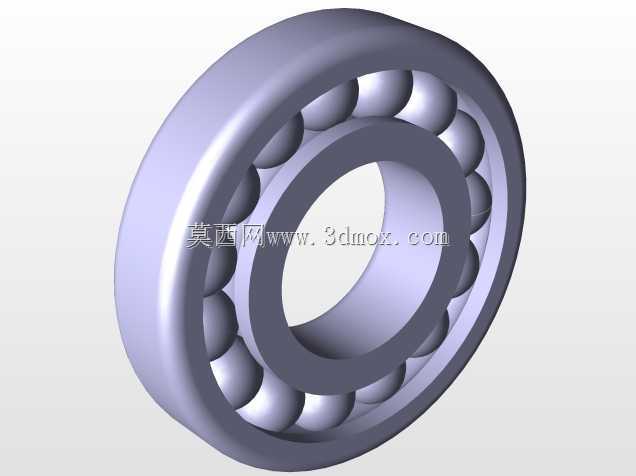

　　这次建模的这款带实体保持架的滚子轴承，核心功能是承受纯径向载荷，相比同尺寸的滚珠结构，滚子与滚道是线接触形式，承载能力要高出40%以上，更适合中低速、重载的工况场景。设计的时候首先要确定的是核心参数边界：内圈内径要匹配对应安装轴的轴径，通常采用基孔制过盈配合，过盈量根据载荷大小调整，重载工况下过盈量要适当放大，避免运行过程中内圈与轴发生相对蠕变，磨损配合面；外圈外径与轴承座孔的配合多采用过渡配合，方便后期拆装维护，同时要预留足够的轴向定位空间，通常内圈靠轴肩定位，外圈靠孔用挡圈或者端盖压紧，定位轴肩的高度不能超过内圈的倒角高度，不然会出现轴承装不到位的问题。

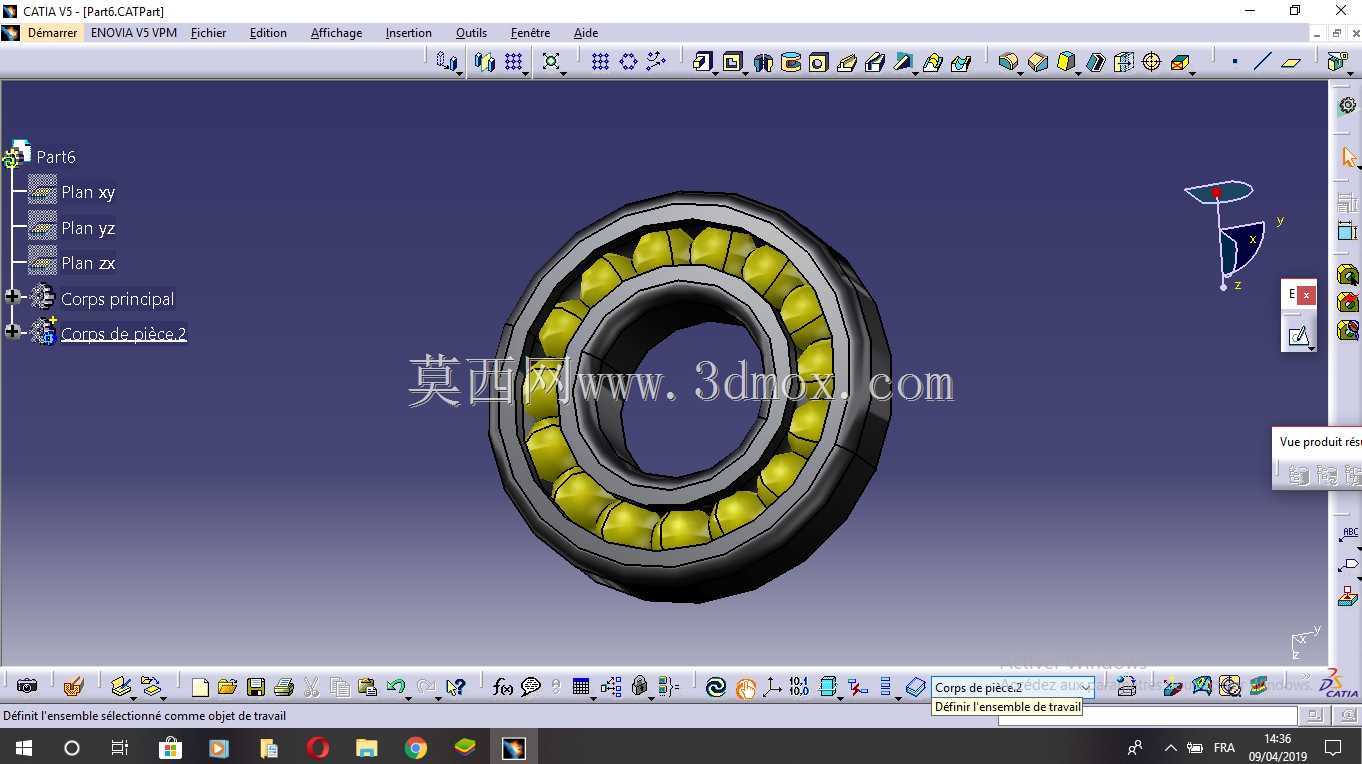

　　建模过程中首先要处理的是滚道的曲率设计，内圈外滚道、外圈內滚道的曲率半径要略大于滚子的半径，保证接触应力分布均匀，避免边缘应力集中导致的早期点蚀失效。保持架的结构采用的是一体式兜孔设计，每个兜孔对应一颗滚子，兜孔与滚子之间要预留适当的间隙，既要保证滚子能在兜孔内自由滚动，又不能间隙过大导致滚子歪斜，保持架的材质通常选用冲压钢或者增强尼龙，重载工况下会采用铜合金实体保持架，提升抗冲击能力。

　　实际应用场景里，这类轴承的安装要特别注意同轴度要求，两端支撑位的轴承座孔必须保证同轴度公差在0.02mm以内，轴的对应安装位的径向圆跳动也要控制在合理范围，不然会导致轴承承受额外的附加弯矩，运行时温升过快，润滑脂快速失效，严重的话会直接出现滚子卡滞、保持架断裂的问题。润滑方式的选择也和工况直接相关，低速常温工况下可以采用脂润滑，填充量控制在轴承内部空腔的1/3到1/2，填充过多反而会导致运行阻力增大、温升过高；高速或者高温工况下要采用油润滑，通过油路或者油浴的方式持续给滚道接触面提供润滑，同时带走运行产生的热量。

　　很多人做三维建模的时候只会画个大概外形，忽略倒角、退刀槽这些细节结构，实际生产中这些细节恰恰是影响装配和使用的关键：内圈、外圈的安装引导倒角通常做成15度或者30度，方便装配时顺利导入配合面，不会刮伤轴或者座孔的表面；滚道两端的越程槽是磨削加工时必须的结构，没有越程槽的话磨床砂轮没法加工出完整的滚道面，会留下加工凸台，导致滚子运行到端部时出现卡滞。另外密封结构的选择也要根据使用环境调整，粉尘多的工况要选用带双面接触式密封圈的结构，防止外界杂质进入滚道磨损接触面，洁净环境下可以选用开式结构，降低运行的摩擦阻力。

　　做这类标准件建模的时候，还要注意安装尺寸的校验，比如轴承的总宽度要和轴上的定位间隔、端盖的压紧余量匹配，压紧端盖的压力要直接作用在外圈端面上，不能压到保持架或者密封圈，不然会导致轴承转动卡滞。实际选型的时候还要核算额定动载荷、额定静载荷与实际工况载荷的安全系数，静载荷安全系数通常要保证在1以上，有冲击载荷的工况要提升到1.5到2，动载荷的寿命计算要结合设备的设计使用寿命、转速、载荷波动系数综合核算，不能只看样本上的额定数值直接选用。
