手动控制式力传感器校准试验装置结构设计

　　在工业计量检测、传感器生产校验、实验室力学量值传递场景中，力值传感器的校准精度直接决定了后续测力环节的数据可靠性，这套手动控制的力传感器校准试验台，正是面向中小批量传感器出厂校验、实验室日常量值核对、现场计量抽检场景开发的专用检测工装，无需配套复杂的液压或伺服加载系统，依靠纯机械结构即可完成常规量程内的力传感器静态校准作业。整套装置采用铝型材搭建底部承载框架，框架底部配置可调式支撑脚，可在不平整的实验台面或车间工位上快速调平，避免安装基面倾斜带来的侧向力干扰，影响校准数据的准确性，框架整体的长宽尺寸控制在常规实验室操作台的承载边界内，不需要额外定制专用安装基座，可直接放置在标准防静电工作台或重型钳工台上使用，

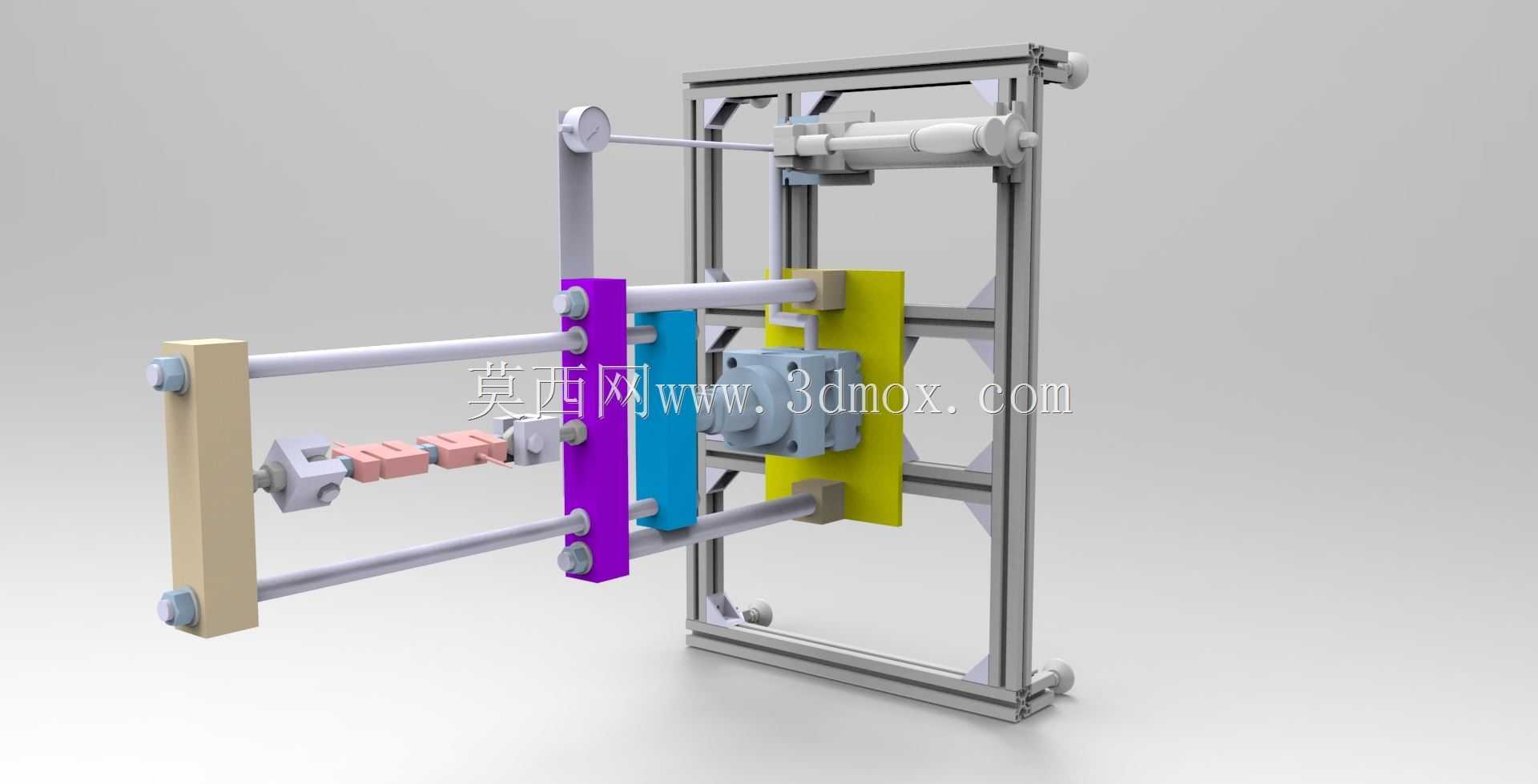

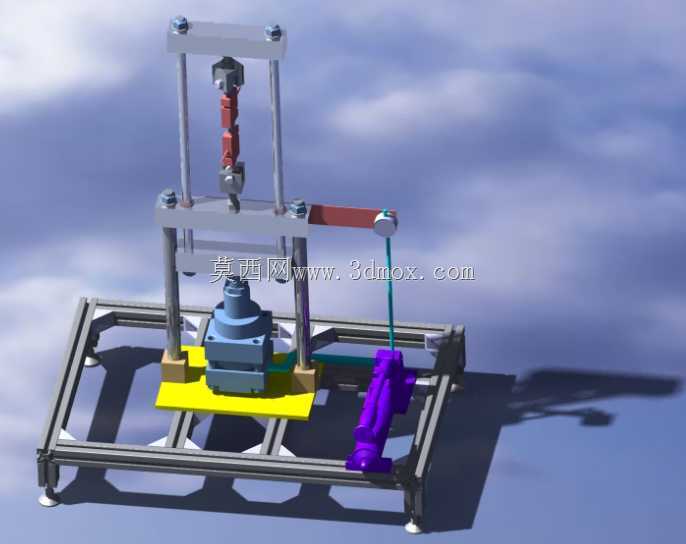

　　整体高度适配操作人员站立作业的操作区间，不需要额外配置登高或俯身的辅助工位。加载端采用手动摇臂配合丝杠传动的结构实现力值加载，摇臂端设置了定滑轮导向结构，将加载丝杠的直线运动转化为竖直方向的标准拉力输出，同时在加载路径上设置了标准力值传递链路，被校传感器安装在上下两个加载接头之间，上端连接固定横梁的可调连接座，下端连接加载端的力传递轴，连接座采用快换式夹头设计，可适配不同螺纹规格、不同外形尺寸的拉压力传感器，不需要针对单一型号传感器定制专属连接工装，大幅提升了单台设备的适配范围。固定横梁采用双立柱导向结构，两根光轴立柱贯穿横梁两端的直线轴承，可根据被校传感器的整体高度快速调整横梁的固定位置，调整到位后通过侧面的锁紧螺钉完成固定，

　　既保证了不同长度规格传感器的安装空间，又通过双导向结构避免了加载过程中横梁出现偏摆，保证加载力始终沿着传感器的受力轴线方向，消除侧向分力带来的校准误差。装置的承载平台上预留了标准传感器的安装工位，可将更高精度等级的标准力传感器与被校传感器串联在加载链路中，通过对比两者的输出值完成被校传感器的线性度、重复性、回程误差等核心参数的校准，平台表面设置了T型槽结构，可根据校准需求加装侧向加载附件、扭矩校准附件，拓展装置的适用场景，不需要对主体框架进行大规模改造即可完成功能拓展。手动加载结构的传动端设置了阻尼调节机构，可根据校准作业的力值精度要求调整加载的进给阻尼，避免手动加载时速度过快造成力值过冲，保证静态校准时力值加载的平稳性，

　　加载行程范围内设置了机械限位块，当加载行程达到设备设计的最大量程时会触发机械限位，避免超行程加载造成传感器或设备结构损坏。整套结构没有采用复杂的电控元件，所有传动部件均为标准机械零部件，后期维护只需要定期对导向光轴、传动丝杠、定滑轮轴承加注润滑脂即可，不需要专业的电控维护人员，非常适合没有专业设备维护团队的中小型传感器生产车间、基层计量站点使用，在无外接电源的现场检测场景下也可以正常开展校准作业。在结构设计阶段，针对加载框架的受力变形量做了有限元校核，保证在最大设计量程下框架的变形量控制在计量允许的误差范围内，不会因为框架自身的弹性变形吸收加载力，造成校准值与实际力值出现偏差，所有受力连接部位均采用高强度螺栓连接，连接面做了铣平加工处理，保证连接刚度，避免连接部位出现间隙造成力值传递滞后。底部框架的铝型材连接处采用高强度角件连接，同时在受力集中的立柱安装位置加装了加强筋板，抵消加载过程中框架受到的倾覆力矩，即使在最大量程加载时，框架也不会出现明显的晃动或形变，保证校准过程中力值的稳定性。操作端的摇臂位置设置在设备的侧方，操作人员站在设备侧面即可完成加载操作，同时可以清晰观察到标准传感器与被校传感器的显示数值，不需要反复调整站位即可完成整个校准流程的操作，摇臂的长度经过人体工程学优化，在最大量程加载时操作人员的施加力控制在舒适操作区间内，不会出现操作费力的情况。
