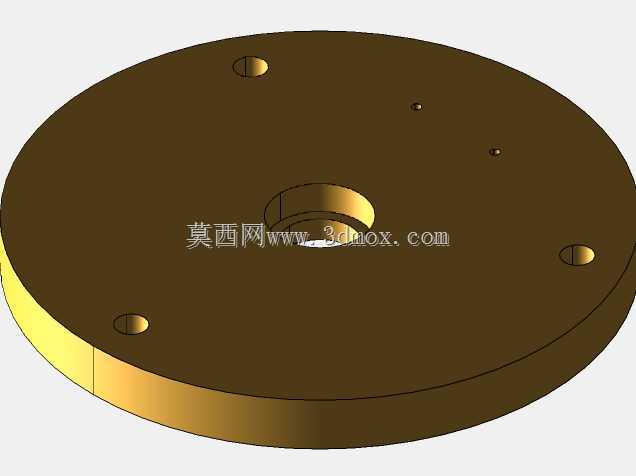

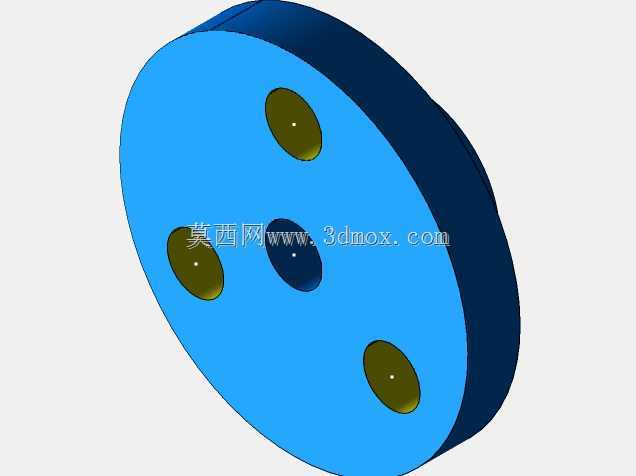

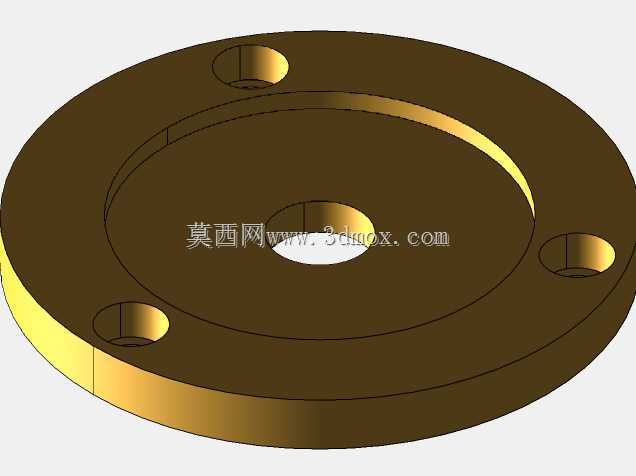

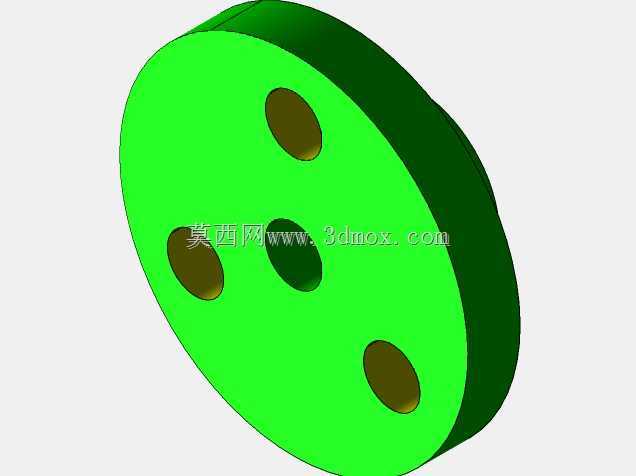

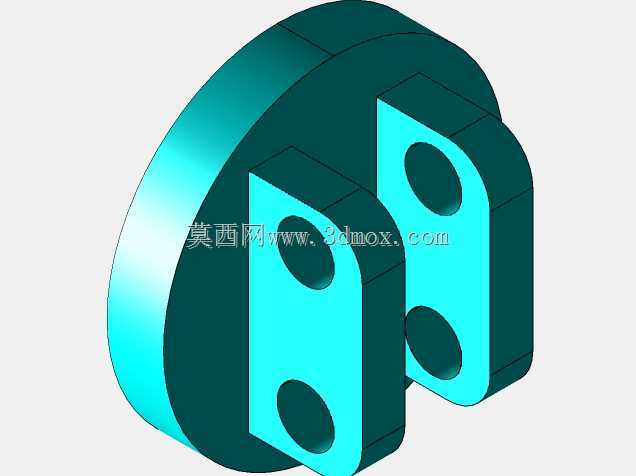

伺服电机用圆盘式安装固定基座结构

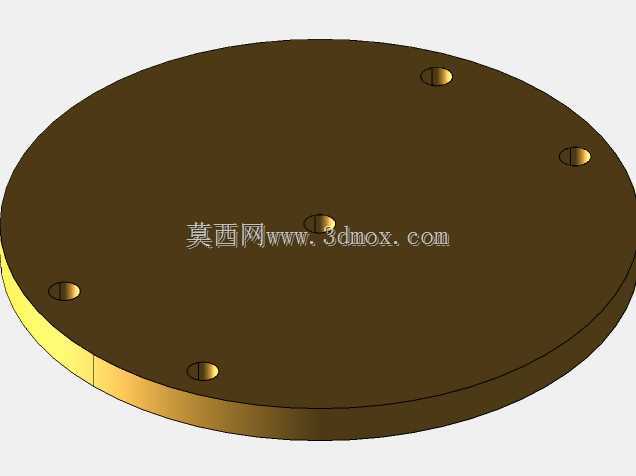

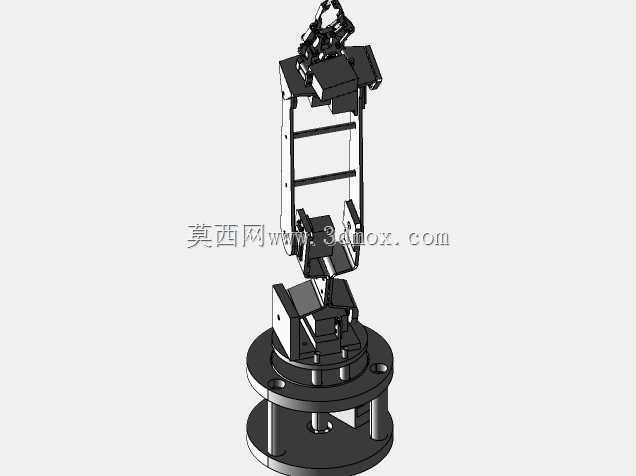

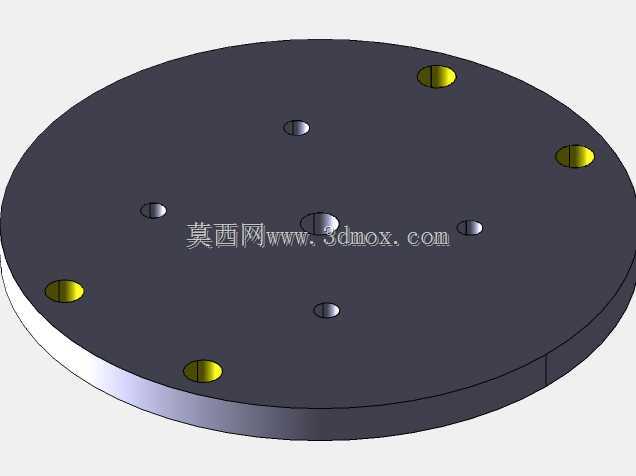

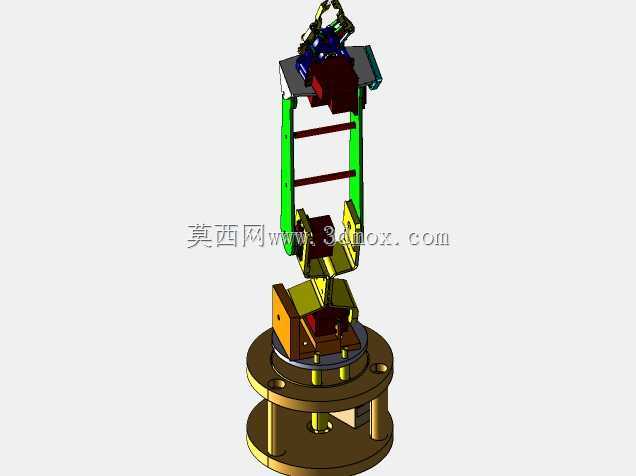

　　在伺服传动系统的装配环节，这类圆盘式安装基座是衔接伺服执行端与负载端的核心过渡构件，多数应用在对传动同轴度、安装平面度有较高要求的回转传动场景中，比如小型机械臂关节的动力输出固定、自动化转盘的驱动端衔接、精密进给模组的电机端定位，都需要依靠这类基座完成动力单元的刚性固定，避免传动过程中出现偏摆、窜动问题，保障伺服控制的精度稳定性。从结构设计逻辑来看，该基座采用整体圆盘式构型，核心思路是通过大面接触的安装平面分散伺服电机运行时产生的振动载荷，相比支脚式安装结构，圆盘构型的接触应力分布更均匀，在高速启停的伺服工况下，能有效降低连接螺栓的疲劳载荷，延长固定结构的维护周期。基座中心设置的阶梯通孔是核心装配位，

　　孔径尺寸匹配伺服电机输出轴的穿装需求，阶梯端面可直接贴合伺服电机的前端定位止口，装配时无需额外调整同轴度，依靠止口与孔的公差配合即可保证电机输出轴与基座安装面的垂直精度，减少人工校调的工作量。盘面分布的多组安装孔采用差异化孔径设计，其中三组对称分布的沉头孔用于基座自身与设备机架的固定连接，沉头结构可将螺栓头完全埋入盘面内，避免突出的螺栓头干涉后续传动部件的回转运动；另外两组小直径通孔为定位销孔，装配时先打入定位销完成基座与机架的位置锁定，再拧紧连接螺栓，可完全消除螺栓间隙带来的安装偏移，保障重复拆装后的位置精度一致性。基座的厚度设计充分考虑了伺服电机的轴向载荷承载需求，盘面边缘做了小倒角处理，既去除了机加工产生的锐边毛刺，

　　避免装配时划伤操作人员，也能在装入设备安装槽时起到导向作用，降低装配对位难度。盘面的平面度公差控制在IT7级范围内，表面做了氧化防锈处理，既能适应车间内多油污、多粉尘的工况环境，也能保证与电机端面、机架安装面的紧密贴合，避免因接触面存在缝隙导致的振动放大问题。从安装边界来看，该基座的外圆直径适配常规40-60机座号的伺服电机安装尺寸，中心阶梯孔的深度可覆盖标准伺服电机前端止口的插入长度，所有安装孔的孔位间距均符合通用伺服传动配件的安装规范，可直接替换同规格的标准安装法兰，无需对原有设备的安装位做二次加工。在实际应用中，这类基座还可搭配调整垫片使用，当需要微调电机输出轴的轴向位置时，可在基座与电机端面之间加入不同厚度的精密垫片，

　　无需重新加工基座即可完成传动间隙的调整，大幅提升现场装配的灵活性。针对伺服电机高频启停带来的冲击载荷，基座的材质选用高强度铝合金一体加工成型，相比钢制法兰重量更轻，能降低运动关节的整体负载，同时材料的阻尼特性可吸收部分传动振动，减少振动向机架端的传递，提升整套传动系统的运行平稳性。盘面的非安装区域做了轻量化的等厚设计，在保证结构刚性的前提下尽可能减少材料用量，降低构件的整体成本，同时也不会因多余的材料堆积导致应力集中问题，所有孔位的边缘均做了去毛刺处理，避免螺栓穿装时出现卡滞，也能减少应力集中导致的孔位开裂风险。在回转传动场景中，该基座的圆盘构型还可预留传感器安装位，盘面的小直径光孔可直接安装接近开关或者原点传感器，用于检测输出轴的回转原点位置，无需额外设计传感器安装支架，进一步压缩整套传动机构的结构体积，让整体布局更紧凑。
