拉杆式双作用气动执行气缸结构

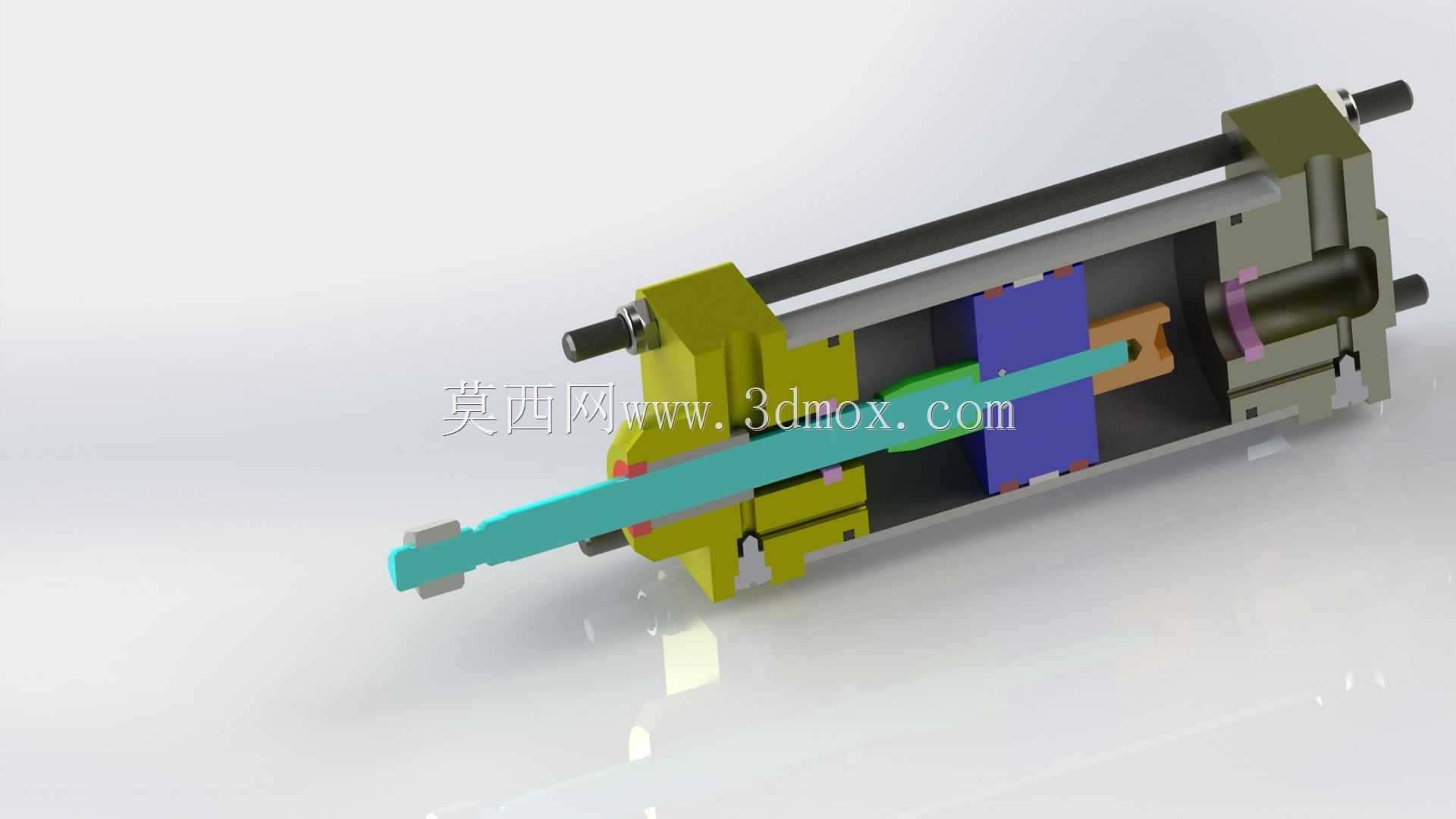

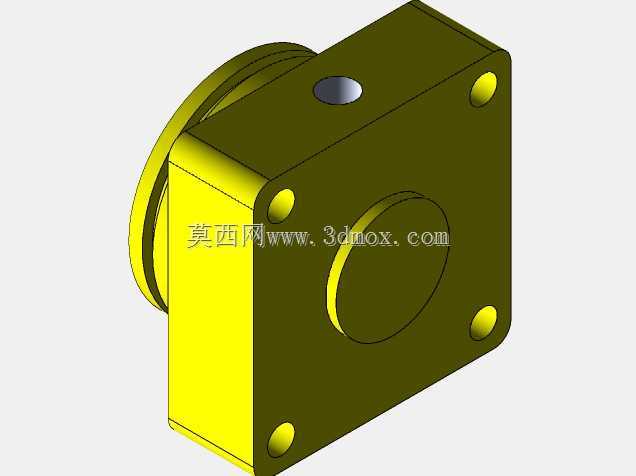

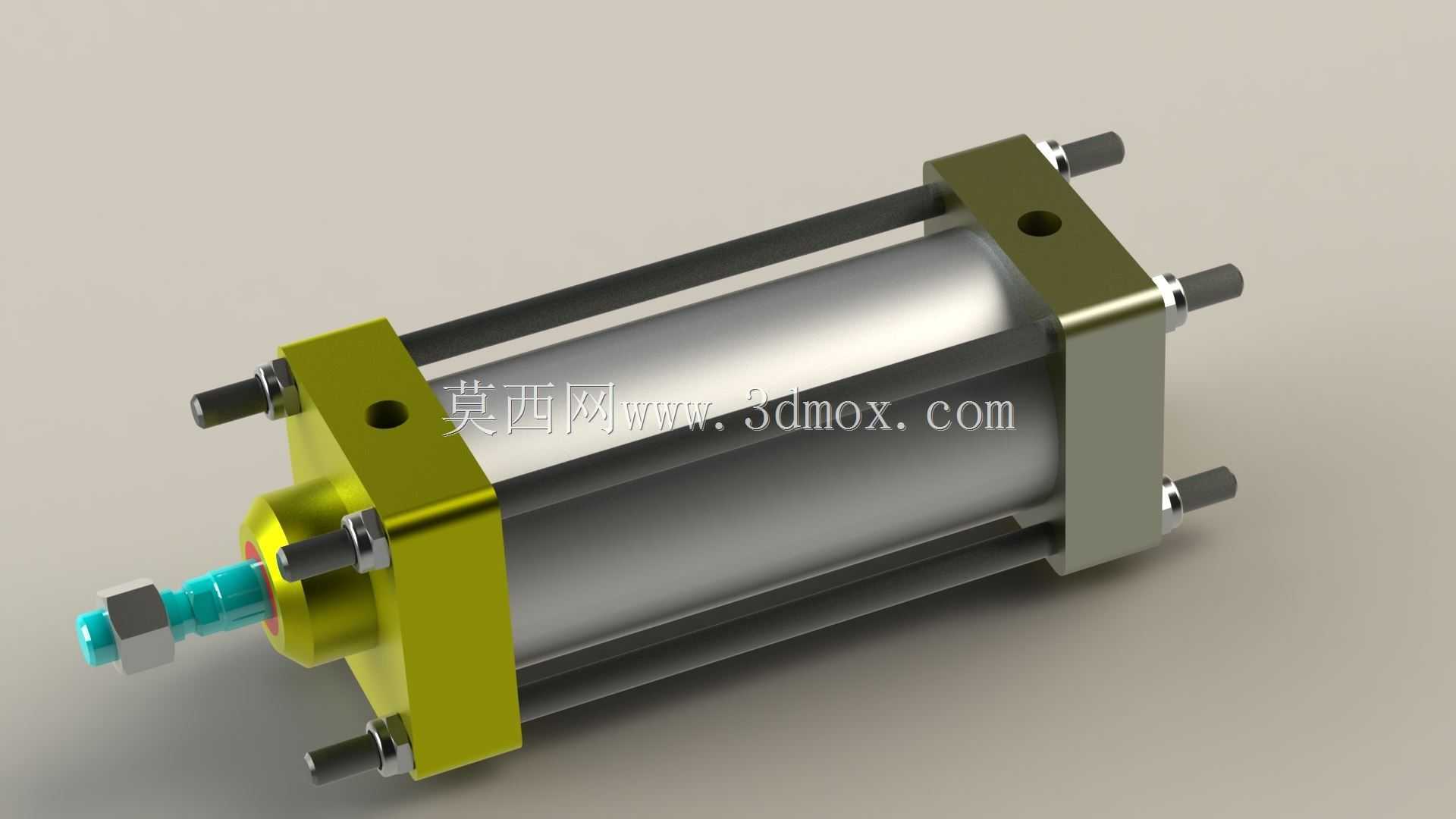

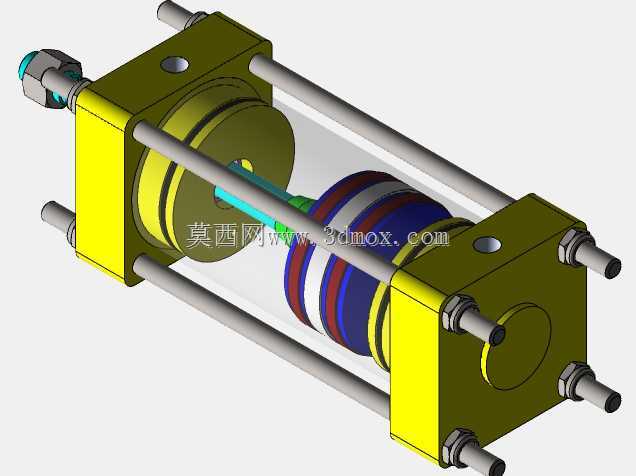

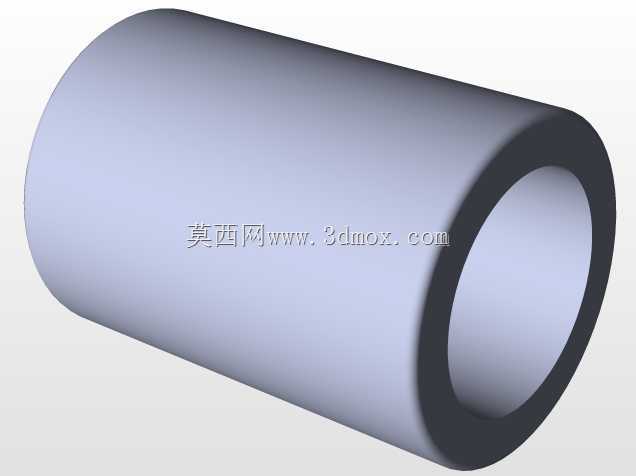

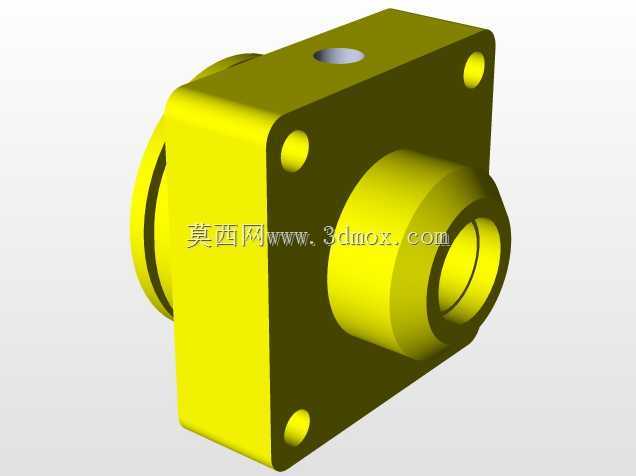

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、轻工包装设备的往复动作驱动场景中，双作用气缸是应用占比极高的气动执行元件，区别于单作用弹簧复位气缸，这类元件可通过压缩空气的双向交替供气，实现伸出与缩回两个方向的主动动力输出，无需依赖弹簧复位力，能适配更长行程、更高负载的往复动作需求。这款拉杆式双作用气缸采用四根平行拉杆完成前后端盖与缸筒的锁紧固定，这种结构的优势在于缸筒加工精度要求相对更低，装配时可通过拉杆螺母的预紧力调整端盖与缸筒之间的密封压缩量，后期维护拆解也更为便捷，无需专用工装即可完成密封件的更换作业。从结构布局来看，气缸前端盖集成了活塞杆导向套与防尘密封结构，导向套采用内嵌式安装，可对伸出的活塞杆提供足够的径向支撑，

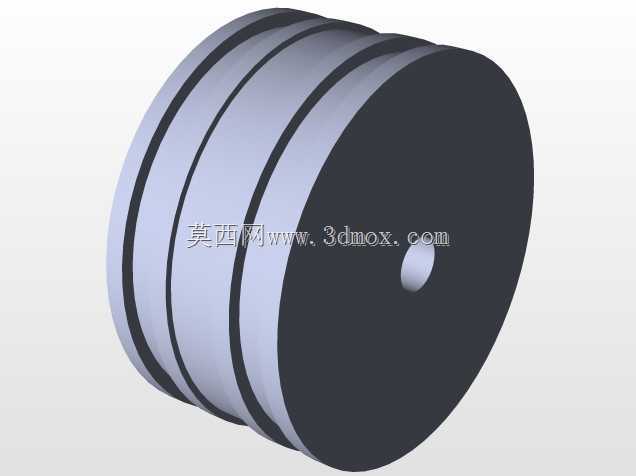

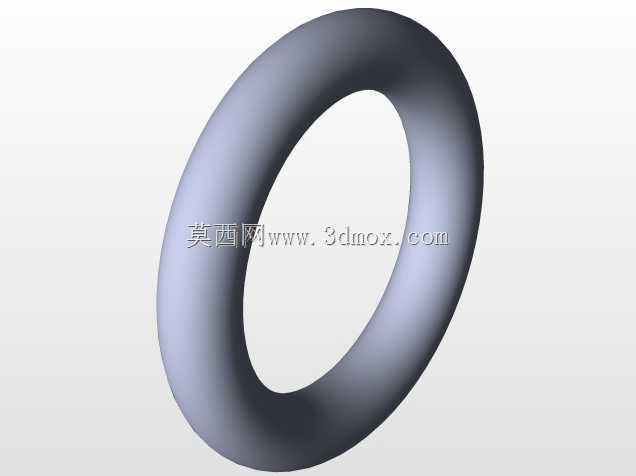

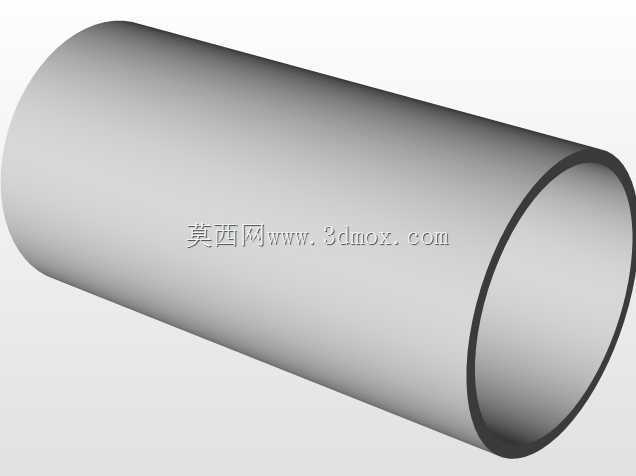

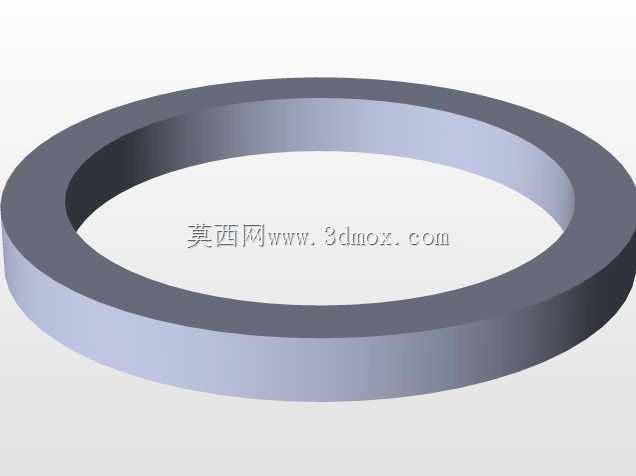

　　避免活塞杆受侧向负载时出现偏磨，导致密封失效漏气；活塞杆伸出端设计有标准外螺纹连接结构，配套锁紧螺母可直接与负载摆臂、夹具压头、推料板等执行端部件连接，无需额外加工转接结构，能缩短现场安装的调整周期。后端盖与前端盖均设计有标准气动接口，可直接连接快插式气动接头，接入压缩空气回路时，后端盖进气推动活塞向伸出方向移动，前端盖进气则推动活塞向缩回方向移动，活塞上配套的双向密封圈可隔绝两腔的压缩空气，避免窜气导致的输出力不足、动作迟缓问题。缸筒采用高精度冷拔铝合金管材加工，内壁粗糙度控制在Ra0.8以内，可降低活塞密封圈的滑动摩擦阻力，减少动作过程中的爬行现象，同时铝合金材质的缸筒自重更轻，能降低移动设备的整体负载，

　　也可避免长时间使用出现内壁锈蚀的问题。四根拉杆采用碳钢镀锌处理，均匀分布在缸筒外侧，两端通过螺纹与端盖锁紧，预紧时需按对角顺序逐步拧紧螺母，避免端盖受力不均导致缸筒密封面出现局部间隙漏气。从安装边界来看，这类拉杆式气缸可通过前端盖法兰、后端耳轴、中间铰轴等多种安装附件适配不同的安装场景，选型时需注意活塞杆伸出时的最大外伸长度，预留足够的安装空间，避免动作到位时与周边设备结构发生干涉；同时需核算气缸的理论输出力，结合工作气压、负载重量、动作速度选取合适的缸径，避免缸径过小导致输出力不足，或缸径过大造成气源浪费、动作冲击过大的问题。在实际设备应用中，这类双作用气缸常搭配二位五通电磁阀实现动作方向的切换，

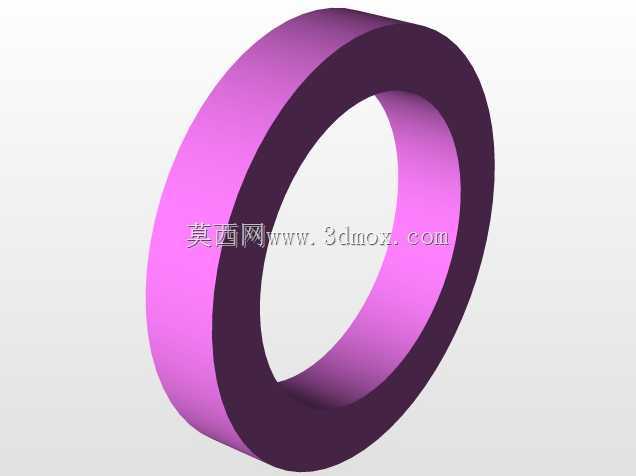

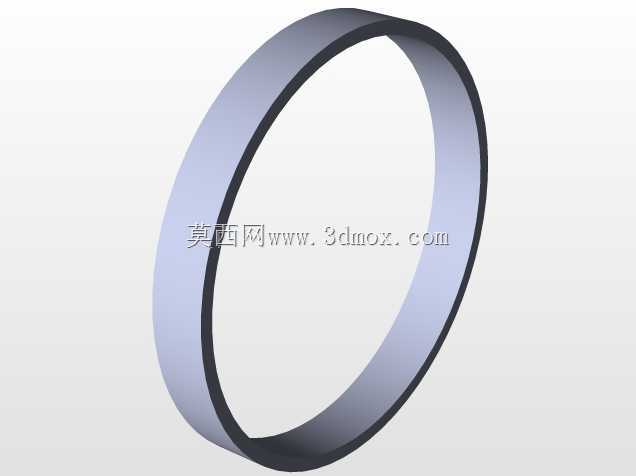

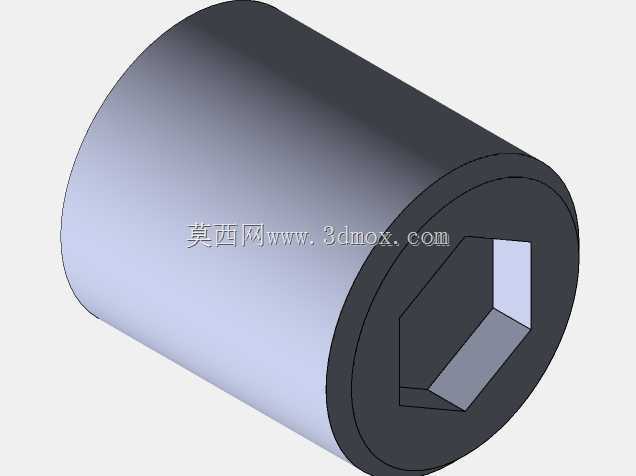

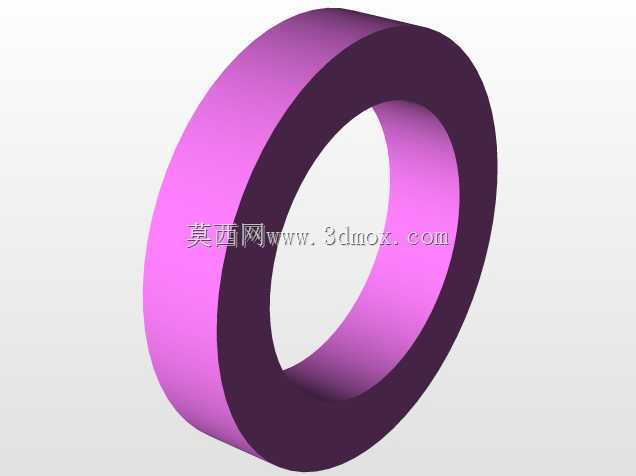

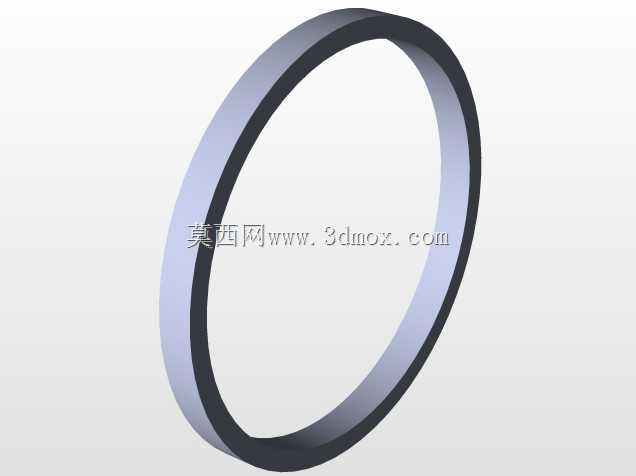

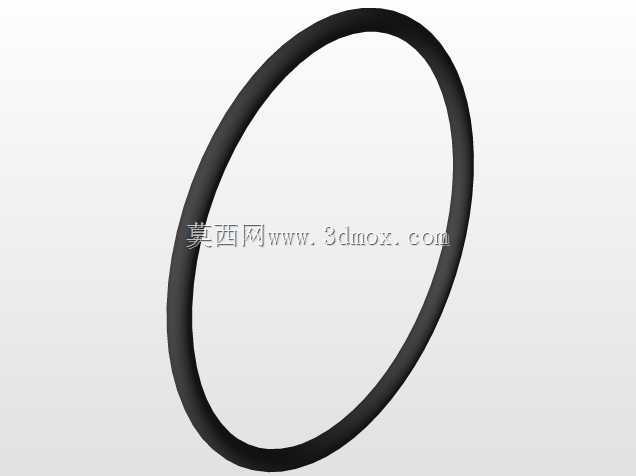

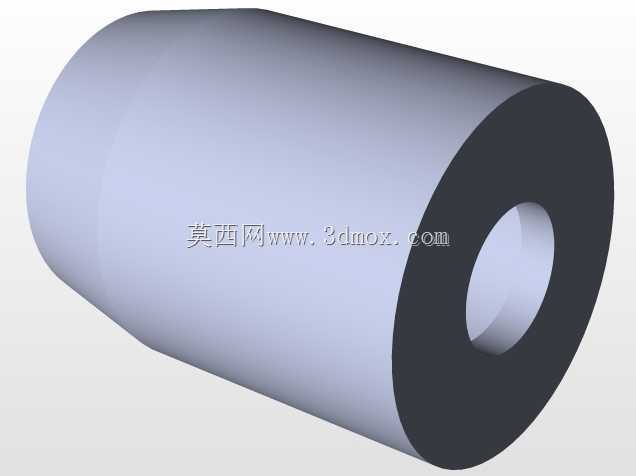

　　回路中可配套节流阀调整伸出与缩回的动作速度，搭配磁性开关可检测活塞的伸出与缩回到位位置，给控制系统提供动作到位信号，实现全流程的自动化动作逻辑。设计建模过程中，需重点关注各密封槽的尺寸公差，密封圈的压缩量需控制在合理区间，压缩量过大会导致摩擦阻力增大、密封圈使用寿命缩短，压缩量过小则会出现漏气问题；同时活塞杆与导向套的配合间隙、活塞与缸筒的配合间隙也需严格控制，间隙过大易出现内泄，间隙过小则会导致动作卡滞。另外端盖上的缓冲结构设计也十分关键，气缸活塞运动到行程末端时，可通过端盖上的缓冲套封堵主排气通道，让残留空气通过细小的缓冲排气孔缓慢排出，实现末端减速，避免活塞高速撞击端盖产生噪音与结构冲击，延长气缸的整体使用寿命。
