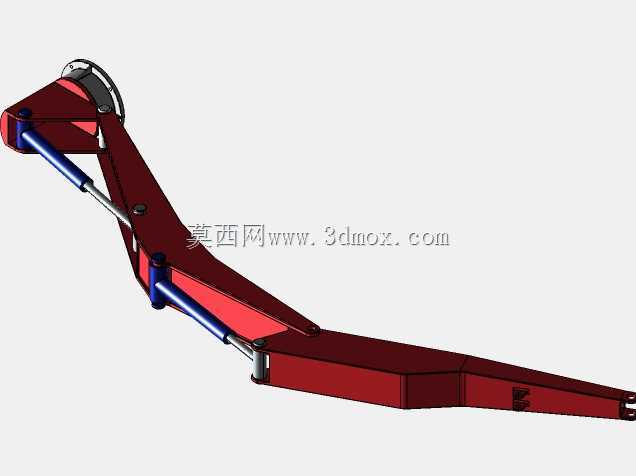

埃利瓦特发动机支撑臂结构三维设计

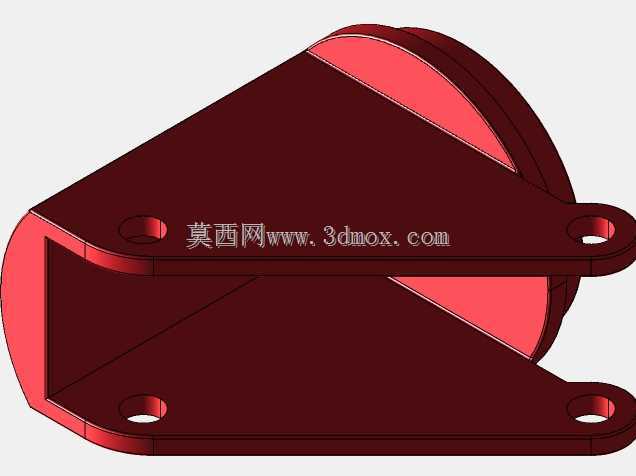

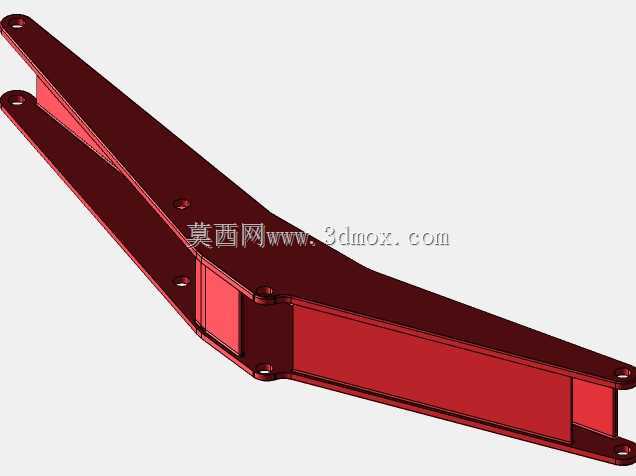

　　在动力总成的配套结构设计中，这类承力臂构件是埃利瓦特发动机安装体系里的核心连接部件，主要承担发动机本体与安装基座之间的载荷传递作用，在小型通航动力、轻型特种作业动力单元的安装场景中应用广泛。实际工况下，该构件需要同时承受发动机运行产生的持续振动载荷、启停过程的冲击载荷，以及不同安装姿态下的静态剪切力，因此结构设计上优先采用了变截面箱型梁构型，在保证整体刚性的前提下尽可能降低构件自重，避免给动力单元增加额外的负载负担。从结构细节来看，构件整体采用对称分叉式布局，一端为双叉耳安装接口，对应发动机缸体侧的预装连接点位，耳片位置预留了同轴度精度要求较高的通孔，用于穿装锁紧螺栓，安装时可通过调整垫片补偿装配公差，保证连接面的贴合度；

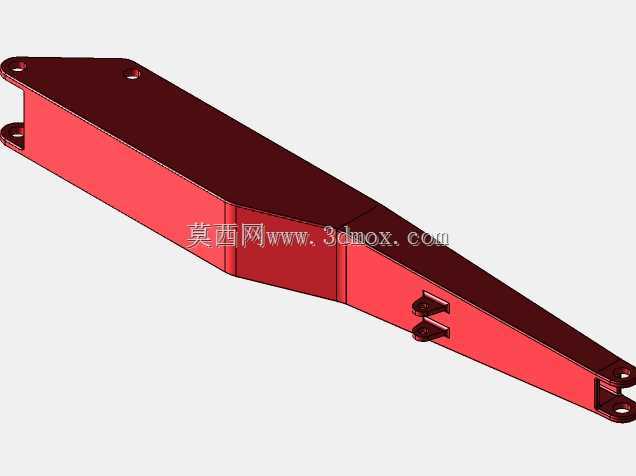

　　另一端为整合式箱型承力段，延伸至基座安装侧，同样预留了多组安装孔位，孔位的排布匹配通用发动机安装支架的孔距标准，可适配不同规格的减震垫安装需求。设计过程中，针对承力薄弱区域做了局部加厚处理，在臂身与耳片的过渡位置设置了圆弧过渡结构，避免应力集中导致的疲劳断裂问题，箱型腔体内部设置了横向加强筋，筋板的排布方向垂直于主要载荷的传递路径，可有效提升构件的抗扭刚度，抵消发动机运行时产生的侧向扭转力矩。外形尺寸方面，构件整体长度适配小排量埃利瓦特发动机的安装边界，双叉耳的开档尺寸与发动机侧连接凸台的宽度完全匹配，安装孔的孔径适配标准高强度螺栓的规格，臂身的厚度方向尺寸经过优化，不会与周边的管线、散热部件产生干涉，

　　安装后可保证发动机与基座之间留有足够的散热间隙，同时满足维护操作的空间需求。实际选型应用时，该构件可直接作为发动机安装支架的主体承力部分使用，配合减震胶垫、锁紧螺栓即可完成动力单元的固定，无需额外做结构修改；在三维建模过程中，所有安装孔位、过渡圆角、加强筋结构都做了参数化处理，设计人员可根据不同功率型号发动机的安装需求，快速调整臂身长度、孔位间距、板材厚度等参数，适配不同的安装场景。从工程验证角度来看，该结构的受力路径清晰，载荷从发动机侧连接耳片传入后，沿箱型臂身的上下翼面传递至基座安装端，内部加强筋可将局部集中载荷分散到整个承力截面，有效降低局部应力峰值，在常规工况下的疲劳寿命可满足动力设备全生命周期的使用要求，同时轻量化的构型也能减少动力单元的整体重量，提升设备的有效载荷占比。
