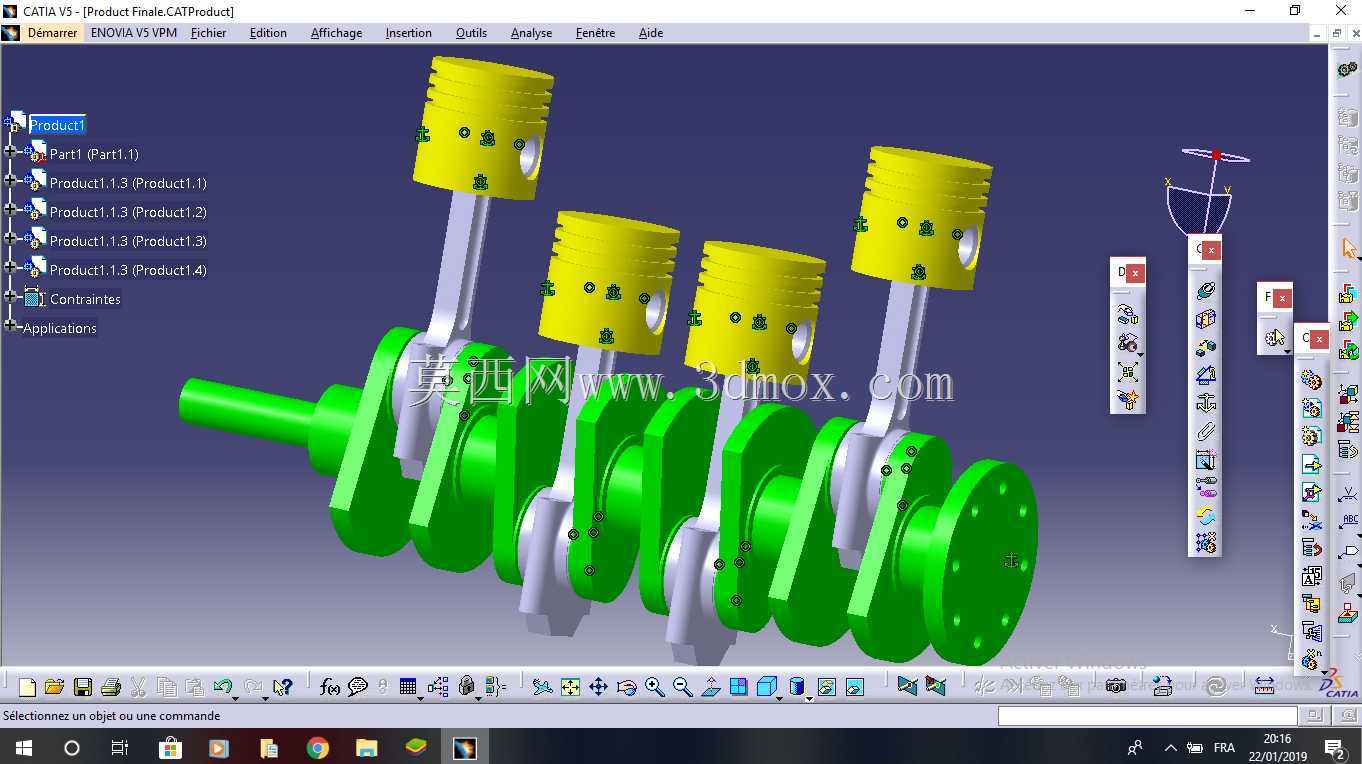

直列四缸活塞曲柄连杆机构组件结构

　　这套结构是往复式活塞动力装置的核心运动转换单元，日常在小排量乘用车动力总成、通用小型发电机组、便携式工程机械动力单元中都能见到同原理的结构应用，核心作用是把活塞承受的燃气爆发压力通过连杆传递给曲轴，将活塞的往复直线运动转化为曲轴的旋转扭矩对外输出，是整个动力装置实现能量转换的核心载体。从结构设计逻辑来看，这套组件采用直列四缸的排布方式，四个活塞沿曲轴轴线方向等距排列，相邻工作缸的曲柄错角设置为180度，这种排布能保证曲轴旋转过程中一阶往复惯性力可以实现完全自平衡，不需要额外加装平衡轴就能把整机怠速工况的振动控制在较低水平，对于小排量动力单元来说，这种布局的结构紧凑度、加工工艺性、后期维护便利性都有明显优势。

　　活塞部分采用了典型的汽油机活塞结构设计，顶部设置有对应气门避让的凹坑，避免活塞运行到上止点时与进排气门发生运动干涉，活塞裙部做了型线优化，在热态工况下裙部能形成均匀的承压面，减少与气缸壁的偏磨，活塞销座处设置有加强筋结构，能承受燃气爆发时的高频冲击载荷，活塞环槽的位置经过精确计算，保证气环、油环的安装位置能在全行程中实现可靠的密封与刮油效果，避免燃烧室漏气与机油窜入燃烧室的问题。连杆部分采用了平切口的连杆大头设计，这种结构加工难度低，连杆螺栓的受力状态更好，适合量产化的加工制造，连杆杆身采用工字形截面，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动的惯性力，连杆小头设置有衬套安装位，工作时通过活塞销与活塞连接，

　　大头的轴瓦安装位有严格的形位公差要求，保证与曲轴连杆轴颈的配合间隙处于合理范围，形成稳定的润滑油膜。曲轴部分采用整体式锻造结构，四个连杆轴颈与主轴颈之间通过曲柄臂连接，曲轴输出端设置有法兰结构，用于安装飞轮或者动力输出连接盘，自由端可以安装正时驱动轮、减震皮带轮等附件，主轴颈的数量设置为五个，每个连杆轴颈两侧都有主轴颈支撑，大幅提升曲轴的整体刚性，减少高转速下的曲轴挠曲变形，曲柄臂上设置有平衡重结构，用于平衡旋转运动产生的离心力与部分往复惯性力，降低曲轴主轴承的载荷。从安装边界来看，这套组件的整体轴向尺寸适配常规小排量直列四缸机型的气缸体长度，活塞直径对应常规的小排量缸径规格，

　　曲轴主轴颈的直径与中心高尺寸符合主流量产机型的气缸体主轴承座安装尺寸，安装时需要保证活塞的安装方向标记朝向发动机前端，连杆大头的喷油孔朝向活塞承压面一侧，保证工作时压力润滑油能喷射到活塞裙部与气缸壁的配合面实现润滑冷却，各运动副的配合间隙需要严格符合设计公差要求，活塞环的开口位置需要相互错开，避免工作时出现漏气窜油的问题。在实际工程应用中，这类结构的建模需要重点关注各运动部件的运动干涉检查，尤其是活塞运行到上止点、下止点位置时，活塞与气门、连杆与曲轴平衡重、连杆与气缸体下沿的间隙都需要逐一校核，同时要考虑热膨胀带来的尺寸变化，预留合理的热态间隙，避免工作时出现拉缸、轴瓦烧蚀等故障。这套结构的参数设置完全参考量产成熟机型的设计规范，各部件的连接关系、运动逻辑都与实际产品一致，可用于动力结构的教学演示、新机型开发的方案验证、维修装配的模拟训练等场景。
