内啮合行星轮系传动机构结构设计

项目分类:齿轮 发布时间:2022-05-03 ID:617166
  • 内啮合行星轮系传动机构结构设计
  • 内啮合行星轮系传动机构结构设计
  • 内啮合行星轮系传动机构结构设计

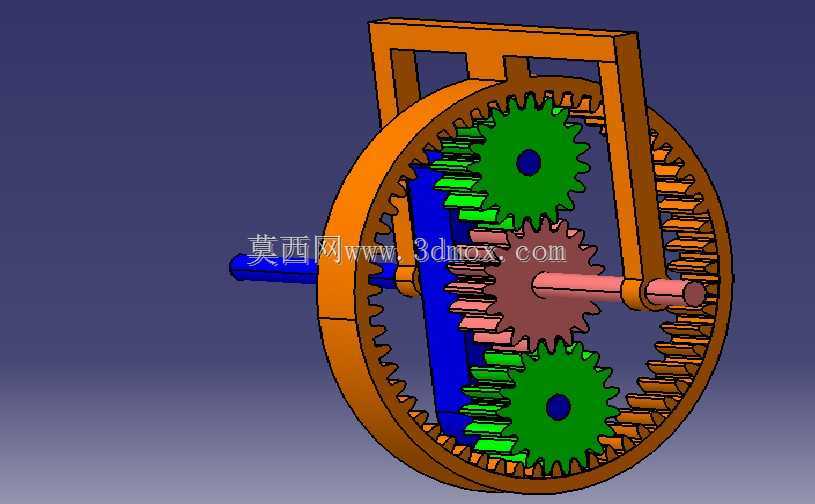

  这套行星轮系传动结构,核心采用内齿圈搭配多行星轮的布局形式,在紧凑的径向空间内实现大传动比的动力传递,日常多应用在对安装体积有严格限制的传动场景中,比如小型伺服驱动末端、精密回转工作台、小型代步车的减速驱动单元,相比普通定轴轮系,同等传动比下径向尺寸能压缩40%以上,传动过程中多组行星轮同时啮合,载荷被均匀分散到各个啮合齿面,单齿承受的接触应力大幅降低,整体承载能力比同模数的定轴齿轮组高出不少。从结构布局来看,中心位置的太阳轮作为动力输入件,三个行星轮沿太阳轮周向120度均匀分布,同时与太阳轮、外侧的固定内齿圈啮合,行星轮通过销轴安装在前端的行星架上,动力最终由行星架输出,这种布局自带同轴传动特性,输入轴与输出轴处于同一轴线上,

  非常适配需要同轴安装的设备腔体,不需要额外增加换向传动件,能进一步缩减整个传动单元的轴向长度。设计过程中首先要匹配各齿轮的模数与齿数,保证内齿圈、行星轮、太阳轮满足行星传动的配齿条件,也就是内齿圈齿数等于太阳轮齿数加两倍行星轮齿数,同时要校核邻接条件,确保相邻两个行星轮的齿顶圆不会发生干涉,三个行星轮的安装孔在行星架上的位置度公差需要控制在0.02mm以内,否则装配后会出现齿面卡滞、传动噪音过大的问题。齿轮的齿宽选择需要结合额定输出扭矩计算,齿宽过大会导致齿向载荷分布不均,过小则会提升单齿的接触应力,加速齿面磨损,这套结构里的齿轮齿宽设置为模数的8倍,刚好平衡了承载能力与载荷分布均匀性的需求。安装边界方面,

  整个传动单元的径向最大尺寸就是内齿圈的齿顶圆直径,轴向安装尺寸需要覆盖内齿圈厚度、行星架厚度以及输入输出轴的伸出长度,安装时内齿圈作为固定件,需要通过外侧的框架结构与设备基体刚性连接,连接止口的同轴度公差要控制在0.03mm以内,避免内齿圈偏置导致行星轮啮合间隙不均。输入轴与太阳轮采用键连接,输出轴与行星架集成设计,减少了额外的连接零件,降低了装配累积误差。实际运行过程中,太阳轮输入转速后,行星轮在绕自身轴线自转的同时,会沿内齿圈的齿廓做公转运动,带动行星架以低于输入转速的速度输出扭矩,传动过程中因为多齿同时啮合,整体运行平稳性远高于普通定轴齿轮组,冲击载荷下的容错能力也更强,适合有正反转频繁切换、启动扭矩较大的使用场景。

  另外这套结构的框架采用一体式折弯成型的支架,将内齿圈的固定端、输入轴的支撑端整合在同一个零件上,减少了装配时的对接环节,支架上的轴孔与内齿圈安装位采用一次装夹加工完成,能有效保证各安装位的位置精度,避免后续装配出现同轴度超差的问题。行星轮与销轴之间预留了合适的间隙,可根据使用需求加装滑动轴承或者滚针轴承,适配不同转速区间的运行要求,高转速场景下搭配滚针轴承能降低摩擦损耗,低转速大扭矩场景下采用铜套滑动轴承则能提升抗冲击能力,降低维护成本。
