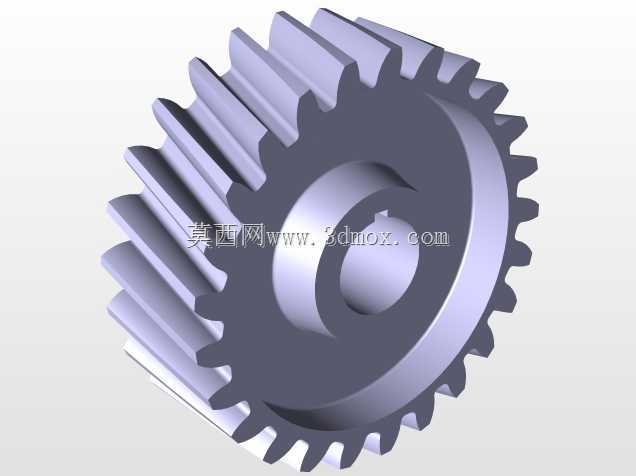

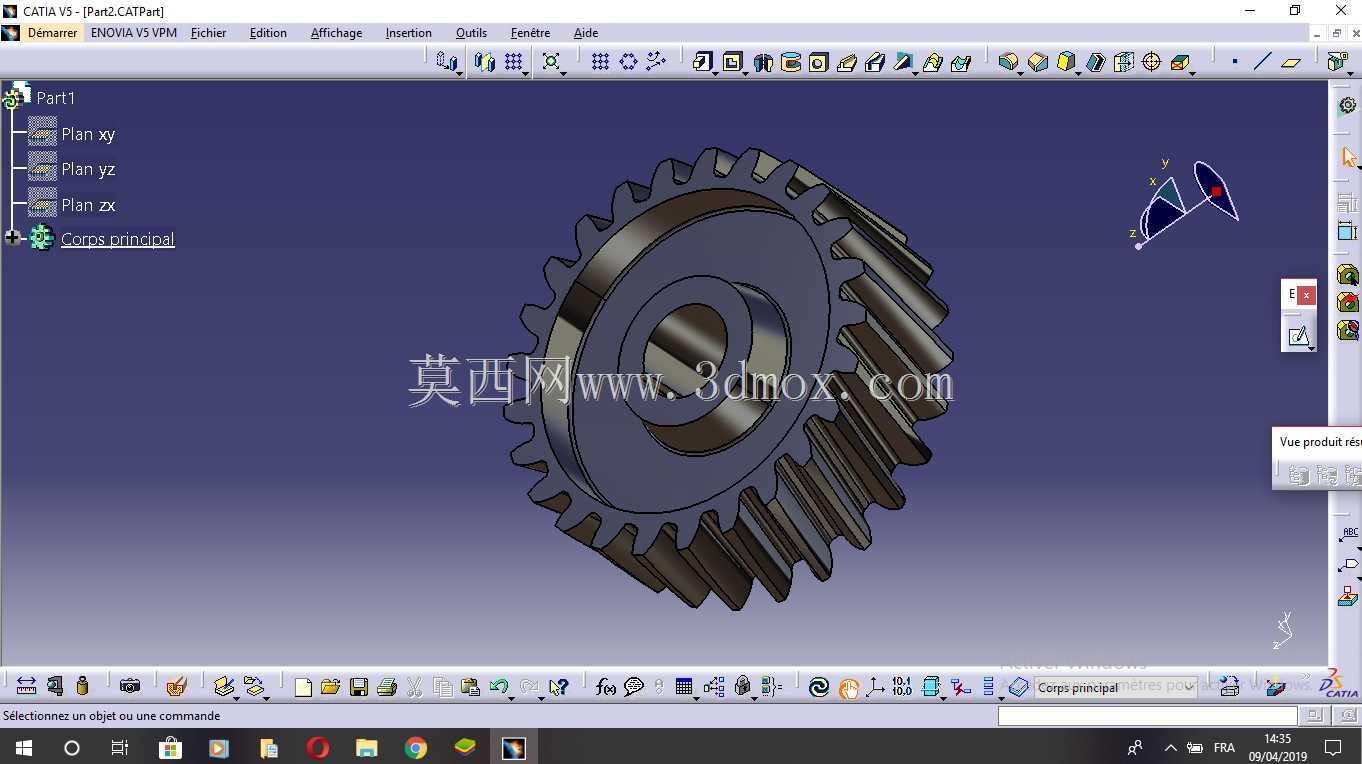

CATIA设计高精度斜齿传动齿轮结构

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从工业减速机、汽车变速器到精密机床传动链的诸多核心环节，和直齿轮相比，斜齿轮的轮齿沿螺旋线方向排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮啮合时的整齿冲击问题，传动过程的噪音、振动表现都更优异，同时重合度更大，单齿承受的载荷更低，能在同等模数齿宽条件下传递更大的扭矩，也更适合高转速的传动工况。

　　做这个斜齿轮的结构设计时，首先要匹配对应安装位的传动比要求，确定齿数、法向模数、螺旋角、压力角这些核心啮合参数，螺旋角的选取需要平衡轴向力和传动平稳性的关系——螺旋角越大，传动重合度越高、运行越平顺，但同时啮合产生的轴向分力也会越大，会给支撑轴承的选型、轴系的轴向固定设计带来额外要求，常规工业传动场景里螺旋角一般选在8到15度区间，兼顾平稳性和轴向力控制。建模过程中先完成齿轮基体的结构搭建，中心的安装孔需要和对应传动轴的配合公差匹配，孔内可以根据传动扭矩大小设计键槽结构，避免齿轮和轴之间出现周向窜动；轮毂部分的厚度要满足扭矩传递的强度要求，不能在满载荷工况下出现轮毂开裂的问题，轮缘和轮毂之间的辐板结构可以根据齿轮的尺寸、重量要求做轻量化处理，在保证整体刚度的前提下减少不必要的材料堆积，降低转动惯量，尤其对于高转速工况下的齿轮，更低的转动惯量能减少启停阶段的冲击载荷。

　　齿形部分的建模是整个结构的核心，首先要根据选定的参数生成精确的渐开线齿廓，再按照螺旋角参数完成齿面的螺旋扫掠，之后通过阵列完成所有轮齿的结构生成，齿端部分可以根据实际使用需求做倒角处理，避免装配过程中轮齿边缘磕碰产生毛刺，也能减少啮合初始阶段的边缘接触问题。建模完成后需要验证齿面的啮合干涉情况，确认配对齿轮在整个啮合行程中不会出现卡滞、齿面过度挤压的问题，同时要核对安装边界尺寸：齿轮的齿顶圆直径要匹配安装腔体内的空间尺寸，避免转动过程中和周边的箱体、密封件等零部件发生刮碰，齿宽尺寸要和啮合的配对齿轮齿宽对应，一般主动小齿轮的齿宽会比从动大齿轮宽出5到10毫米，抵消装配过程中可能出现的轴向位置偏差，保证全齿宽都能参与啮合承载。

　　实际应用中这类斜齿轮常被布置在平行轴的传动环节，比如二级减速器的高速级传动，利用其平稳低噪的特性降低设备运行的整体振动，在精密传动的仪器仪表传动链里，高精度加工的斜齿轮可以把传动背隙控制在很小的范围内，保证动力传递的精度。设计过程中还要考虑润滑路径的预留，齿轮在箱体内部工作时，润滑油能够顺着轮齿的螺旋面顺利进入啮合接触面，形成稳定的油膜，减少齿面的磨损，延长齿轮的使用寿命；如果是用于开式传动场景的斜齿轮，还需要在结构上预留防尘密封的安装位置，避免外界的粉尘、杂质进入啮合面造成磨粒磨损。整个齿轮的结构设计没有多余的冗余特征，所有尺寸都围绕安装、承载、啮合三个核心需求设定，既满足传动功能的要求，也兼顾了加工工艺性，常规的滚齿、剃齿工艺就可以完成齿面加工，不需要特殊的定制工装，能有效控制生产制造成本。
