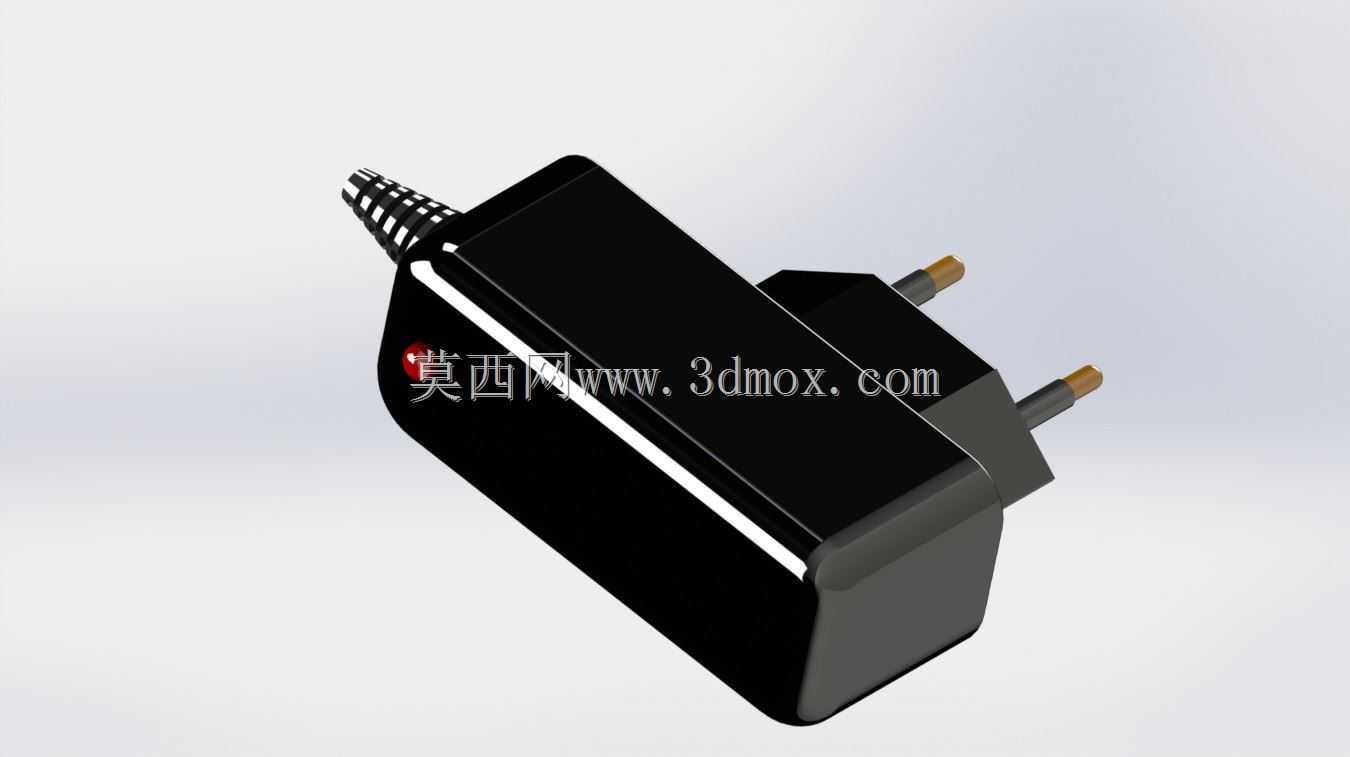

欧规插脚式墙插电源适配器结构设计

　　这款墙插式电源转换装置的三维结构设计，核心围绕民用小功率电子设备的取电适配需求展开，日常可直接对接墙面欧规市电插座，为小型数码终端、便携传感模块、低功耗工控外设提供稳定的低压直流供电，无需额外外接输入线缆，插装后整体贴合墙面，不会占用相邻插座的插接空间，适配多数家装、办公场景的标准86型、120型墙插面板布局。从结构设计逻辑来看，整体采用分体式卡扣壳体方案，上下壳通过周圈均匀分布的卡扣实现无螺丝装配，壳体边缘做了0.3mm的止口配合设计，既可以保证装配后接缝均匀无错位，也能提升壳体的整体抗形变能力，日常插拔过程中不会出现壳体开裂、接缝张开的问题。插脚部分采用嵌入式固定结构，插脚根部与壳体内部的限位槽做过盈配合，

　　插脚伸出壳体的长度严格符合欧规市电插座的插接深度要求，插脚末端做了圆角导向处理，插接过程中不会刮伤插座内部的导电弹片，同时插脚的中心距完全匹配标准插座的孔位公差，避免出现插接过紧或者松垮接触不良的问题。出线端位于壳体侧下方，出线位置做了锥形的应力释放结构，也就是俗称的线尾网纹结构，这个结构的长度设计为12mm，表面的环形防滑槽可以分散线材弯折时的应力，避免电源线根部因为反复弯折出现铜芯断裂、外皮破损的问题，出线口的内孔尺寸适配常规3*0.5mm²的低压输出线，装配时可以在出线口位置打706硅橡胶实现密封固定，同时提升线材的拉拔抗力，满足日常使用中拉扯线材不会松脱的可靠性要求。壳体正面预留了直径3mm的指示灯安装位，

　　内部可以直插3mm直径的直插式LED指示灯，灯位外侧做了半透明的导光柱结构，指示灯亮起时光线均匀扩散，不会出现局部刺眼的亮点，用户可以直观判断设备是否处于正常供电状态。内部腔体的布局按照输入整流、变压、输出稳压的电路流向做了分区限位，腔体内部预留了PCB板的安装卡槽，PCB板插入卡槽后不需要额外打胶即可实现固定，腔体边缘预留了1mm的安全电气间隙，满足低压供电设备的安规距离要求，高压区域与低压区域之间预留了隔离筋位，可以避免安规距离不足导致的打火风险。整体外形采用圆角长方体设计，所有外露棱边都做了R2的圆角处理，没有尖锐的棱角，日常插拔时不会划伤手部，壳体表面采用晒纹处理，既可以提升握持插拔时的摩擦力，也不容易残留指纹和划痕。

　　安装边界方面，插装到墙面插座后，整体突出墙面的厚度控制在32mm以内，不会因为突出过多导致磕碰，壳体宽度控制在45mm以内，插装后不会遮挡相邻插座的插孔位置，满足多设备同时插接使用的需求。在实际应用中，这类结构的电源适配器可以适配5V/1A、5V/2A等多种小功率输出规格的电路方案，广泛适用于小型数码产品、家用传感设备、便携检测仪器的供电场景，结构设计充分考虑了日常使用中的插拔可靠性、线材耐弯折性、装配便捷性，所有配合尺寸都按照通用注塑件的公差标准做预留，壳体采用常规ABS阻燃材料即可满足生产要求，不需要特殊的模具结构，开模成本低，量产良率高。
