工业传感配套气路接力装置结构设计

　　在工业自动化检测的气路传输场景里，这类接力装置常配套压力、流量类传感单元使用，主要解决长距离气路布设时的信号衰减、管路分流转接问题，不少在线检测工位的气路分支节点都会用到这类结构。从实际使用的角度看，它的核心作用是在不改变主气路通径的前提下，完成多路传感信号的中继传输，同时预留外接检测端口，方便现场校准时接入标准检测仪表，不用拆解主气路管路就能完成参数校准，能大幅减少产线停线校准的时间。

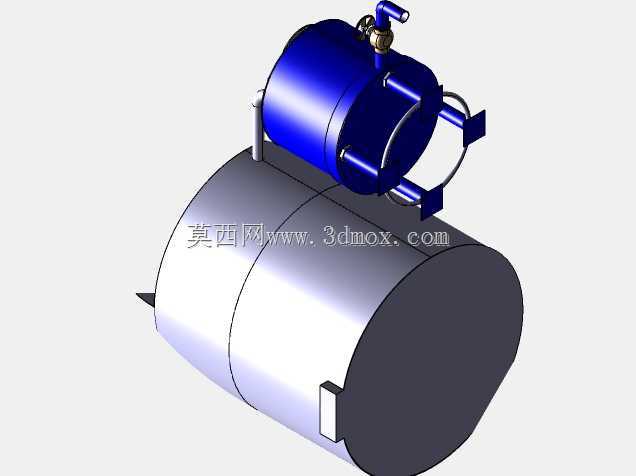

　　设计上采用上下两段式的筒体结构，下部的大直径筒体作为主气路的通流腔，内壁做了光滑过渡处理，避免气路流道出现直角拐点造成的压损，筒体侧面预留的方形凸台是安装定位面，和设备安装架贴合时能保证整体的同轴度，不会因为安装偏斜造成气路密封失效。上部的蓝色阀组集成模块是整个结构的功能核心，上面布置的弯管式快插接口用来外接传感检测管线，侧面的环形抱箍结构既可以实现上下筒体的快速拆装，也能在内部密封件老化时快速更换，不用整体拆解整个装置。顶部的手动截止阀结构，是用来在检修时切断上部检测支路的气路，不影响主气路的正常通气运行，这点在连续运行的产线上实用性很强，不会因为单个检测支路的故障造成整条气路停供。

　　从安装边界来看，下部主筒体的轴向长度适配常规工业气路的管间距，安装时不需要额外调整原有管路的布设位置，侧面的两个对称伸出的固定耳片开有安装通孔，可以直接用螺栓固定在设备的安装立板上，固定耳片的位置做了下沉处理，螺栓拧紧后不会突出筒体表面，避免和周边的管线产生干涉。上部阀组的外接接口全部朝向筒体的斜上方排布，接气管时不用探到设备缝隙里操作，现场布线的操作空间足够，接口的通径和常规的气动快插接头匹配，不用额外采购转接头就能完成装配。

　　结构细节上，上下筒体的连接面采用端面密封结构，密封槽开在下部筒体的上端面，装配时O型圈不会因为筒体的转动出现移位，密封可靠性比径向密封更适合这类经常需要拆装的检测部件。上部阀组的流道和下部主腔体的连通位置做了阻尼孔设计，能缓冲主气路的压力波动，避免压力冲击直接作用在传感元件上，延长配套传感器的使用寿命。筒体外部没有多余的突出结构，整体外轮廓规整，在设备内部布设时不会和周边的运动部件产生刮碰，表面的圆弧过渡也能减少现场积灰，日常清洁维护时擦拭起来很方便。

　　实际选型适配时，这类结构的通流能力可以满足常规工业检测气路的流量需求，主腔体的壁厚能承受1MPa以内的工作压力，适配大部分工厂的常规压缩空气供气压力等级，不需要额外加装减压元件就能直接接入气路。安装时需要注意固定耳片的贴合面要和安装板完全贴合，如果出现间隙容易造成装置长期受振动影响出现密封松动，外接气管的弯曲半径要大于管径的5倍，避免气管弯折造成气路堵死。
