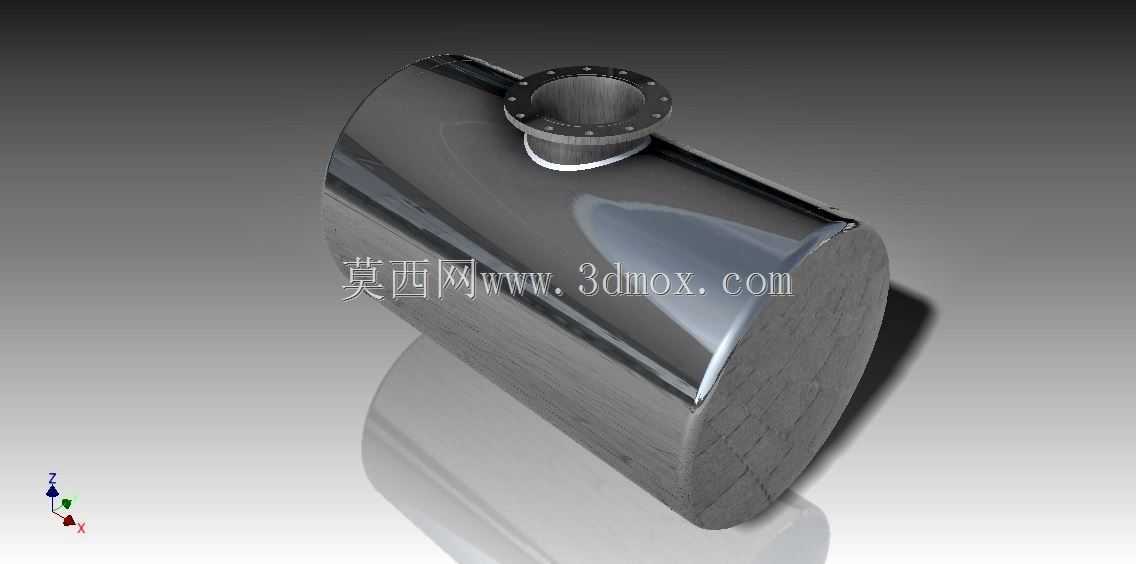

卧式带法兰接口不锈钢储水罐体结构

　　在中小型流体储配系统的现场布局里，这类卧式不锈钢储水罐体的适配场景非常宽泛，不管是工业循环冷却水的中间缓冲单元、小型净水处理环节的暂存腔体，还是生产工艺里的常温清水储留节点，都能看到这类结构的实际应用。和立式储水罐相比，卧式布局的重心更低，对安装基础的承重均匀性要求更友好，在层高受限的车间、集成式水处理撬装块里，这类结构的空间利用率优势非常明显，不需要预留过高的竖向安装空间，也能降低顶部管路接驳的高空作业量。

　　从实际功能来看，这个罐体核心承担的是流体的稳态储留作用，能够缓冲前端供水的压力波动，避免后端取水时出现流量骤变带来的系统不稳，罐体本身的密封结构可以隔绝外界杂质进入储液腔，保证存储水体的洁净度，适合对卫生等级有一定要求的清水存储场景。顶部设置的法兰接口是整个罐体的核心接驳点位，法兰盘上均匀分布的螺栓孔可以和对应通径的管路、阀门或者人孔配件做刚性连接，法兰面的加工精度直接决定了连接位置的密封可靠性，建模时特意保留了法兰颈部的过渡圆弧，避免应力集中在焊缝位置，长期承压使用时能减少结构疲劳开裂的风险。

　　设计思路上，整个罐体采用等径圆筒搭配两端标准椭圆封头的结构形式，这种结构是承压储液容器里非常成熟的选型，椭圆封头的曲面曲率可以均匀分散内部液体静压力带来的筒壁张力，相比平盖封头能大幅降低端板的厚度需求，在保证结构强度的前提下控制整体重量。筒身和封头、筒身和顶部法兰的连接位置都预留了标准的焊接坡口余量，实际生产时可以直接对接施焊，不需要二次加工坡口。筒身的壁厚取值是按照常规0.6MPa以内的常压储水场景计算的，既可以满足满水状态下的结构刚度要求，不会因为长期储水出现筒身蠕变凹陷，也不会因为壁厚过大造成材料浪费。

　　从安装边界来看，这个卧式罐体的径向尺寸决定了安装时需要配套两个对应弧度的鞍式支座，支座的支撑位置要避开筒身和封头的连接焊缝，通常设置在距离封头切线位置四分之一筒径的位置，这个点位的支撑反力对筒身造成的局部弯矩最小，不会造成筒身局部变形。顶部法兰的端面高度要和现场接驳管路的中心标高匹配，安装时要保证罐体的水平度偏差控制在千分之二以内，避免长期使用时局部积液或者应力偏移。法兰接口的螺栓孔跨中布置，也就是螺栓孔不对齐筒体的纵向中心线，这样安装阀门或者管路时可以让螺栓受力更均匀，也方便后期拆卸维护。整个罐体的外表面做镜面抛光处理，一方面是减少外壁的积灰挂污，方便日常清洁，另一方面光滑的表面也能降低外界腐蚀介质的附着概率，延长罐体的使用寿命。建模时还原了筒身的卷制成型特征，封头的冲压曲面弧度完全符合行业常用的椭圆封头标准参数，法兰的尺寸规格匹配常用的管路通径，不管是做方案布局演示、生产下料参考，还是做系统集成的装配干涉检查，这个模型都能直接复用，不需要再做额外的结构调整。在做撬装系统集成时，这个罐体的卧式外形可以和旁边的水泵、过滤设备并排布置，整体撬块的重心控制在安装底座的中心区域，运输和现场吊装时的稳定性更好，不会出现重心偏移侧翻的问题。
