塔吉金抛物面信号接收传感结构

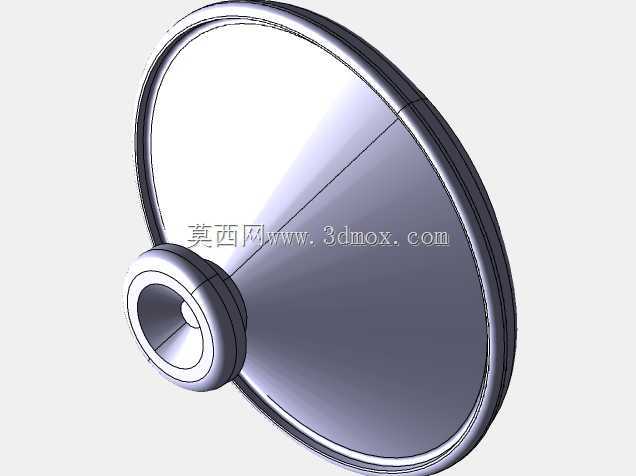

　　在户外信号采集、近距离微波探测的工程场景里，这类抛物面结构的传感部件常被用于定向信号拾取，区别于全向传感单元的无差别信号接收，它能通过反射面的曲面曲率设计，将特定角度范围内入射的电磁波信号汇聚到中心馈源位置，大幅提升弱信号场景下的拾取信噪比，在厂区周界微波安防、短距离点对点信号传输、工业现场非接触式位移探测场景中都有实际应用。从结构设计逻辑来看，整个部件以旋转抛物面为核心反射基底，曲面的成型精度直接决定信号汇聚的偏差值，建模过程中需要先确定抛物面的焦距参数，再通过旋转凸台生成基础曲面，边缘做卷边加厚处理，既提升薄壁反射面的结构刚性，避免户外安装后受风力影响产生形变，也能消除薄壁边缘的锐边，降低安装调试过程中的划伤风险。

　　中心位置的馈源连接接口采用同轴阶梯凸台结构，接口内径匹配常用馈源单元的安装外径，阶梯面做定位止口设计，装配时馈源单元插入后可直接贴合止口端面，无需额外调整轴向位置就能保证馈源相位中心与抛物面焦点重合，减少现场调试的校准工作量。接口与反射面的连接区域做了渐变过渡加厚，避免薄壁与凸台连接位置出现应力集中，在长期户外使用受温度交变、风力载荷作用时，不会出现连接位置开裂的问题。从安装边界来看，整个反射面的外轮廓为正圆形，背部可配套通用的俯仰调节支架，安装时需要预留反射面口径1.2倍以上的无遮挡空间，避免周边金属构件对入射信号造成遮挡反射，形成多路径干扰影响探测精度。中心接口的轴向伸出长度经过严格核算，

　　既保证馈源安装后不会突出反射面口径平面造成信号遮挡，也预留了足够的连接长度来固定馈线锁紧结构，防止户外使用时馈线拉扯导致馈源移位。反射面的壁厚根据材质选型做对应匹配，若采用钣金冲压成型，壁厚控制在1.2-1.5mm即可满足刚性要求，若采用工程塑料注塑成型，壁厚可调整为2-2.5mm，同时在背部增加辐射状加强筋，进一步降低大尺寸薄壁件的成型翘曲概率。实际工程应用中，这类结构的传感部件常配套信号放大电路使用，反射面的曲面轮廓度公差需要控制在±0.5mm以内，轮廓偏差过大会导致信号汇聚点偏移，直接降低接收灵敏度，建模时需要对曲面做连续性检查，避免出现局部褶皱、曲率突变的问题。边缘卷边的宽度设计为10-15mm，卷边内部可嵌入橡胶密封圈，

　　当配套防水外罩使用时，可实现反射面与外罩的密封连接，满足IP65级别的户外防护要求。中心馈源接口的内孔做倒角处理，方便馈源单元快速插入装配，接口外壁预留的环形槽可安装橡胶O型圈，实现馈源与接口之间的防水密封，避免雨水顺着接口缝隙渗入反射面背部，腐蚀内部电路连接件。在结构验证阶段，需要重点校核反射面在额定风速下的形变量，确保最大形变量不超过工作波长的1/10，避免形变量过大导致信号接收方向图畸变，影响实际探测范围与精度。这类抛物面传感结构相比平面接收结构，在相同口径下能获得更高的信号增益，适合需要长距离弱信号拾取的工业场景，同时结构本身没有复杂的活动部件，后期维护成本极低，只要安装时校准好俯仰角度与方位角，就能长期稳定工作。建模过程中需要注意抛物面的焦点位置与中心接口的位置匹配，不能出现轴向偏移，否则会直接导致整个部件的信号接收性能下降，所有连接位置的圆角过渡都需要符合加工工艺要求，避免出现锐角、薄边结构，提升批量生产时的成品率。
