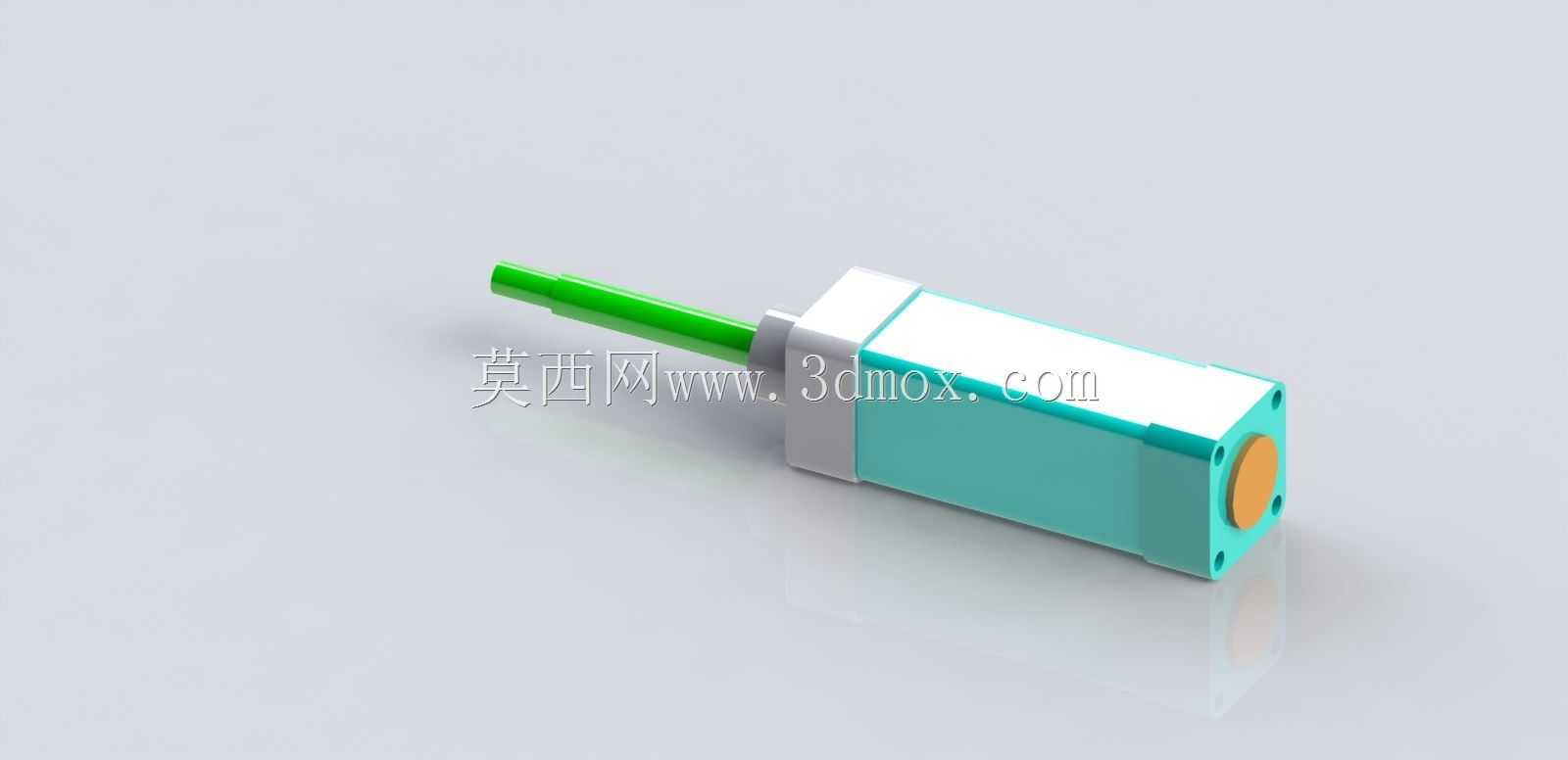

100mm行程气动执行元件结构设计

　　在轻工包装、电子装配、小型工装夹具的气动回路设计里，短行程直线执行元件的选型往往直接决定工位动作的响应速度与安装空间利用率，这款行程100mm的气动执行元件，就是针对紧凑安装场景下的直线往复驱动需求开发的结构方案。从实际应用场景来看，这类元件常被用在PCB板分板工位的推料动作、小型装配线的工件顶持、检测工位的探针进给这类对输出力要求不高，但对安装体积、动作响应速度有明确要求的环节，相比同行程的标准气缸，它的截面尺寸更小，能塞进设备侧方、治具内部这类狭窄安装空间，不需要额外预留大尺寸的安装避让位。

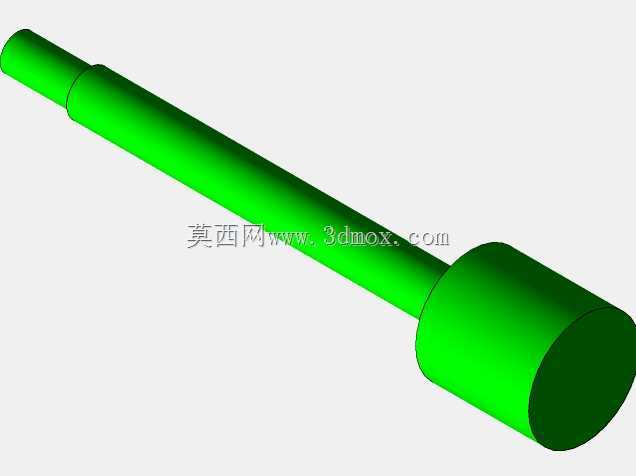

　　从功能特性上看，这款元件采用单杆伸出式结构，活塞杆做了硬质阳极氧化处理，表面粗糙度控制在Ra0.8以内，配合缸体内部的聚氨酯密封件，能在0.1-0.7MPa的常规工厂气源压力下稳定运行，空载动作频率可以达到120次/分钟，完全满足多数轻工自动化工位的节拍要求。缸体尾部设置了可调缓冲机构，不需要外接缓冲接头就能降低活塞到位时的撞击噪音，在高速往复动作的场景下，能减少结构振动对周边检测元件的干扰，这一点在紧邻视觉检测、精密传感器的安装场景里尤为重要，很多设计人员在选型时容易忽略缓冲带来的振动影响，导致周边检测数据出现波动，这款结构自带的缓冲设计就能规避这类问题。

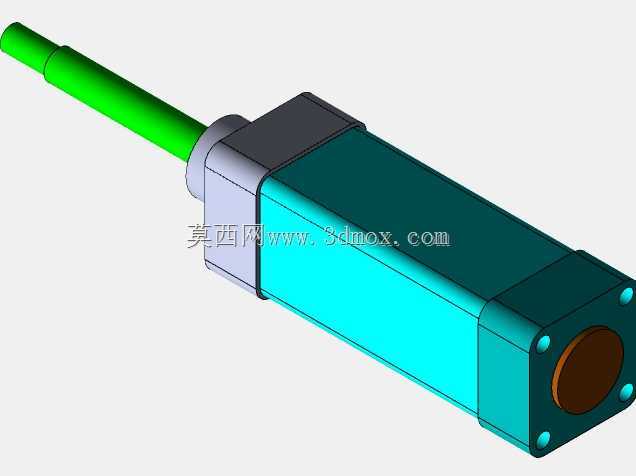

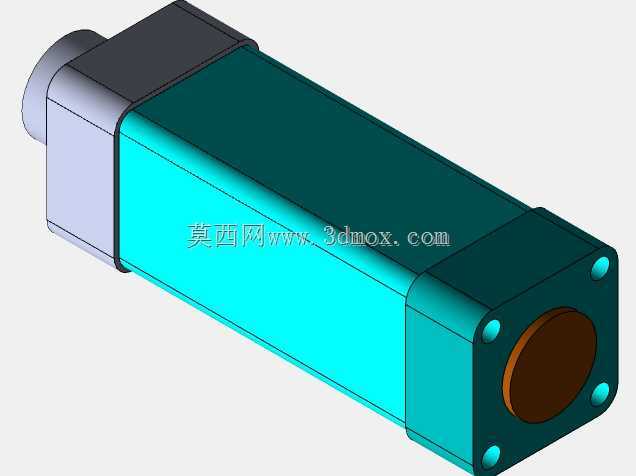

　　设计思路上，这款元件没有采用传统气缸的拉杆式锁紧结构，而是用缸筒与端盖的卡簧压合结构，整体零件数量比同规格标准气缸减少了22%，既压缩了整体外形尺寸，也降低了装配复杂度。建模过程中对密封槽的尺寸公差做了严格匹配，活塞密封槽的宽度公差控制在±0.02mm，避免气压作用下密封件出现窜动导致的内泄漏；活塞杆与前端盖的配合处采用了双重密封结构，一道防尘圈阻挡外界粉尘、切削液进入缸体，一道杆密封圈保证气压密封，适配车间多粉尘、少量切削液飞溅的复杂工况。外形尺寸方面，这款元件的缸体截面为正方形，边长32mm，总长度在活塞杆完全收回状态下为158mm，伸出状态下总长度为258mm，安装方式支持侧面通孔安装与尾部螺纹安装两种形式，侧面安装孔的孔距为24mm，适配多数小型治具的安装孔位标准，不需要额外加工转接板；尾部的安装螺纹为M8x1.25，能直接连接浮动接头或者工件连接件，减少装配环节的零件数量。

　　安装边界上需要注意，活塞杆伸出方向的径向负载不能超过15N，否则会加速杆密封的磨损，导致元件使用寿命缩短；气源接口设置在缸体侧面，为M5螺纹接口，接管时需要预留至少20mm的气管弯曲半径，避免气管弯折导致气路不通；元件的工作环境温度范围在-5℃到60℃之间，不适合在有强腐蚀气体、持续高温的场景下使用，如果要在焊接工位附近使用，需要额外加装隔热防护套，避免焊渣飞溅烫伤活塞杆表面的氧化层，破坏密封配合面。从建模细节来看，所有的安装孔位、配合面都做了倒角处理，避免装配时割伤密封件，缸体外部的棱角做了R1的圆角处理，减少安装过程中对操作人员的划伤风险，这些细节都是实际生产装配中反复验证过的优化点，很多新手建模时容易忽略工艺倒角，导致实际加工装配时出现不必要的问题。
