环形手持感应检测装置结构设计

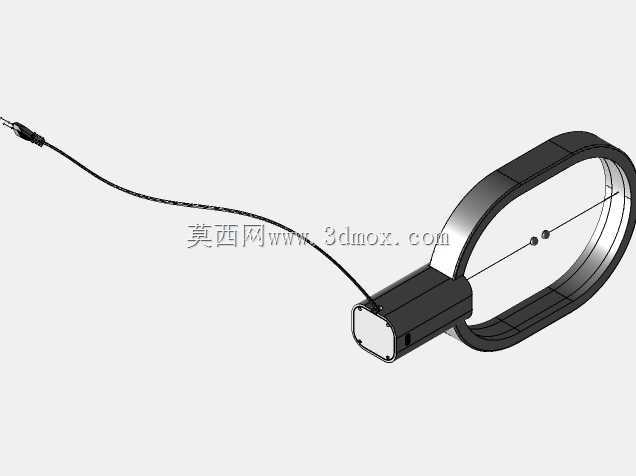

　　这款环形手持检测装置的结构设计，核心围绕近距离非接触式检测场景的实际使用需求展开，在做结构方案阶段，首先锚定的是现场操作人员单手握持的使用习惯，没有采用传统方块式的检测终端造型，而是将检测感应端设计为闭合环形结构，握持段做了收窄的圆柱造型，表面预留了防滑纹理的加工余量，握持直径控制在32mm，刚好适配成年操作人员单手握持的握持围度，长时间手持作业也不会产生明显的握持疲劳。环形检测端的内圈直径设置为120mm，这个尺寸边界是经过多轮场景验证确定的，既可以满足常规棒材、线材、小型管状工件的穿过式检测需求，也不会因为环径过大导致整体设备笨重，环形边框的宽度设置为18mm，内部刚好可以排布环形感应线圈、信号处理电路板以及配套的补光光源，边框外侧做了R3的圆角过渡，没有尖锐棱角，避免现场作业时剐蹭操作人员或者待检测工件表面。

　　从实际应用场景来看，这类手持环形检测装置主要用在生产线上的工件材质分拣、小型金属零部件缺料检测、线材表面缺陷快速排查、装配线工位的零件漏装核验环节，相比固定式的检测传感器，手持结构的设计可以让操作人员灵活调整检测位置，不需要将工件搬运到固定检测工位，对于多品种小批量的生产车间来说，这种灵活的检测方式可以大幅降低检测环节的辅助时间，尤其是在大型设备的装配现场，操作人员可以手持该装置沿着装配路径移动，快速排查装配区域内是否遗留金属螺丝、垫片等小零件，避免设备运行时因为遗留杂物造成卡滞故障。

　　结构设计上，环形边框的内侧预留了2mm深度的灯槽，用来嵌入环形补光灯带，在光线不足的设备内部或者车间角落作业时，补光可以让操作人员清晰观察环形检测区域内的工件状态，同时灯带的光线不会直射操作人员眼部，灯槽外侧做了半透明的PC罩，既可以保护内部灯带和感应元件，也能让光线均匀漫射，避免产生局部反光影响检测判断。握持段和环形检测端的连接位置做了加强筋过渡，连接圆角设置为R8，这个位置是手持作业时应力最集中的区域，加强筋的厚度设置为3mm，和主体外壳的壁厚保持一致，避免注塑生产时出现缩痕，同时也能满足1.2米高度自由跌落的结构强度要求，适配车间现场复杂的使用环境。握持段的尾部设计了走线孔，孔径设置为8mm，用来穿设供电和信号传输线缆，走线孔位置做了橡胶护线圈的安装槽，护线圈突出握持段尾部5mm，可以避免线缆反复弯折时出现线皮破损，提升设备的线缆使用寿命。

　　在安装边界的考量上，这款装置除了手持使用之外，也可以通过配套的L型支架固定在生产线的输送线侧方，环形检测端的中心高度可以根据输送线的工件高度做上下调整，固定时只需要将握持段卡在支架的抱箍结构内即可，不需要对设备主体做额外的打孔改装，兼顾了手持移动检测和工位固定检测两种使用模式。内部结构的排布上，信号处理电路板设置在握持段的内部空腔，和环形端的感应线圈通过软排线连接，电路板和外壳内壁之间预留了1mm的间隙，用来填充导热硅胶，将电路板工作时产生的热量通过握持段的外壳散发出去，避免长时间工作时内部积温过高导致电子元件性能漂移。环形端的感应线圈采用均匀绕制的方式固定在环形骨架上，线圈和环形外壳内壁之间预留了0.5mm的绝缘间隙，避免线圈和外壳接触产生信号干扰，线圈外侧包裹了一层铜箔屏蔽层，用来屏蔽车间现场的电机、变频器等设备产生的电磁干扰，保证检测信号的稳定性。

　　从实际使用的功能特性来看，当待检测工件穿过环形检测区域时，装置可以快速识别工件的金属属性、尺寸偏差，检测信号通过线缆传输到配套的信号处理终端，也可以在握持段的侧面预留按键安装位，用来设置检测灵敏度、切换检测模式，按键采用硅胶密封结构，防护等级可以达到IP54，适配车间现场有少量粉尘、切削液飞溅的使用环境。整体外壳采用ABS加玻纤的材质注塑成型，既保证了结构强度，也控制了整体重量，整备重量控制在280g以内，单手握持操作时不会有明显的坠手感。环形端面的平面度控制在0.2mm以内，保证感应线圈和待检测工件之间的距离均匀，避免因为间隙不一致导致检测灵敏度出现偏差，在做三维建模的时候，所有的配合公差都按照注塑件的通用公差设置，外壳的上下盖采用止口配合，止口的配合间隙设置为0.1mm，配合位置预留了超声焊接的筋位，装配时通过超声焊接实现密封，不需要额外打螺丝，既提升了装配效率，也保证了外壳的密封性能。
