带铰接孔外六角内螺纹连接销轴结构

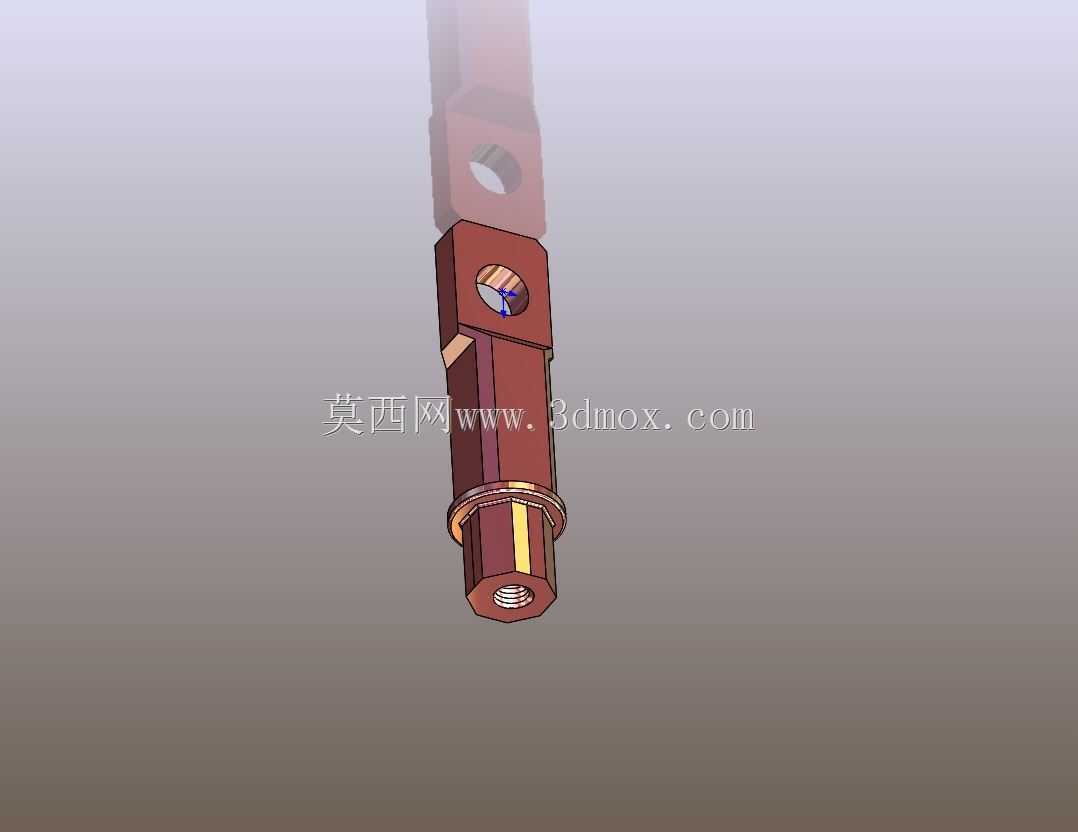

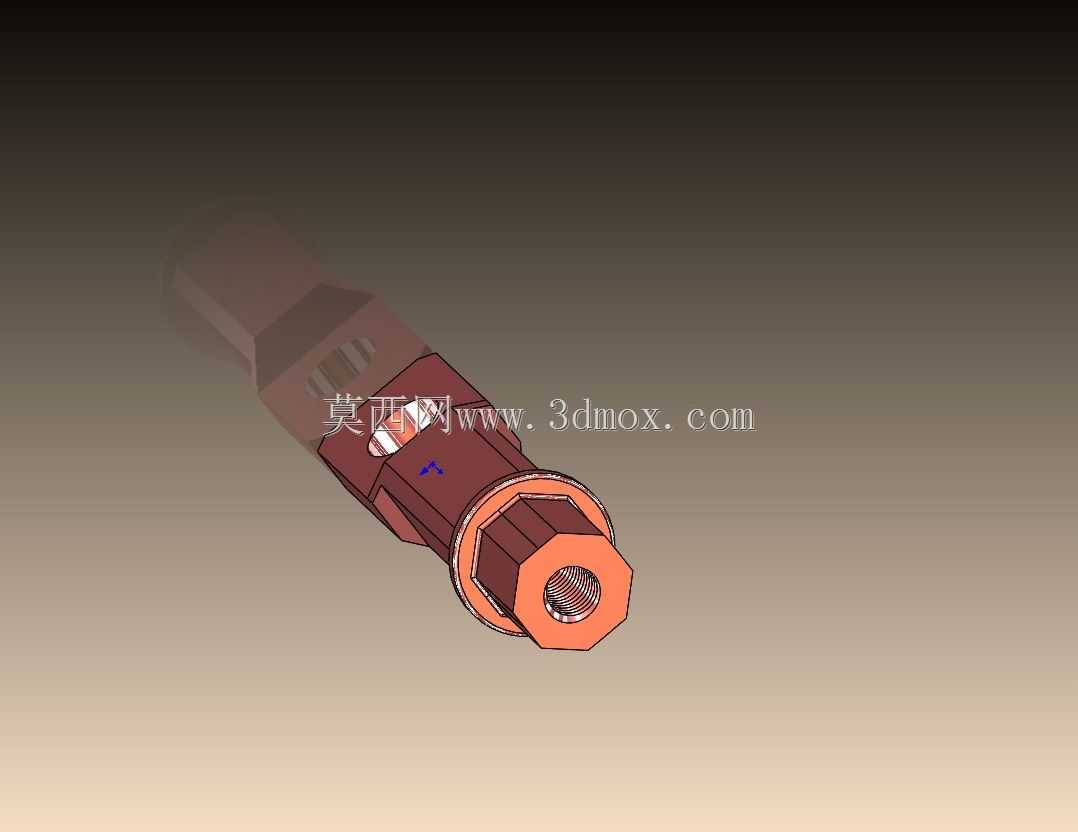

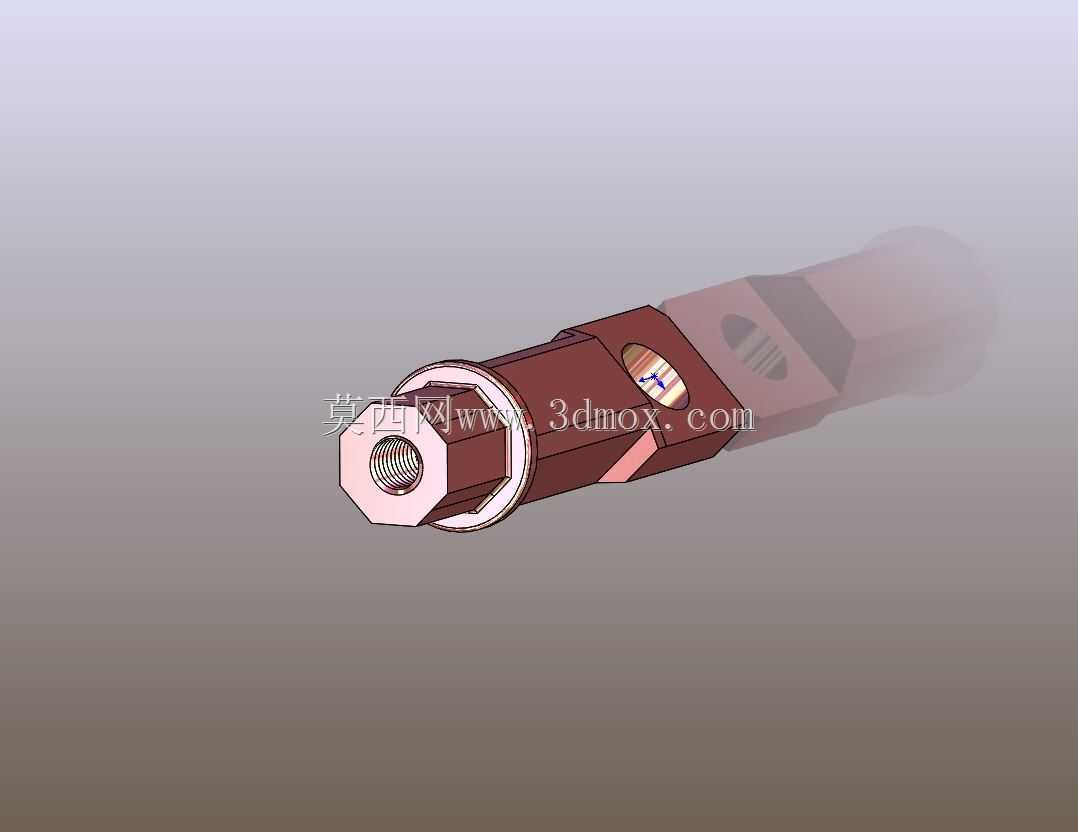

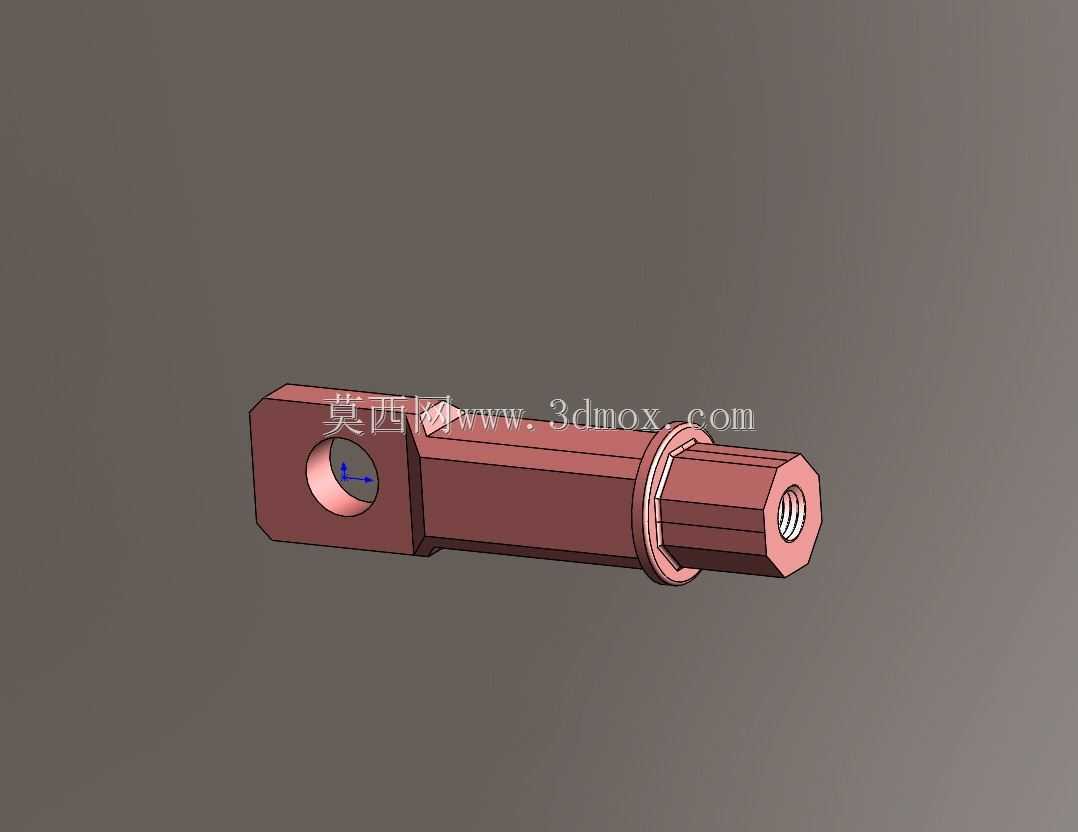

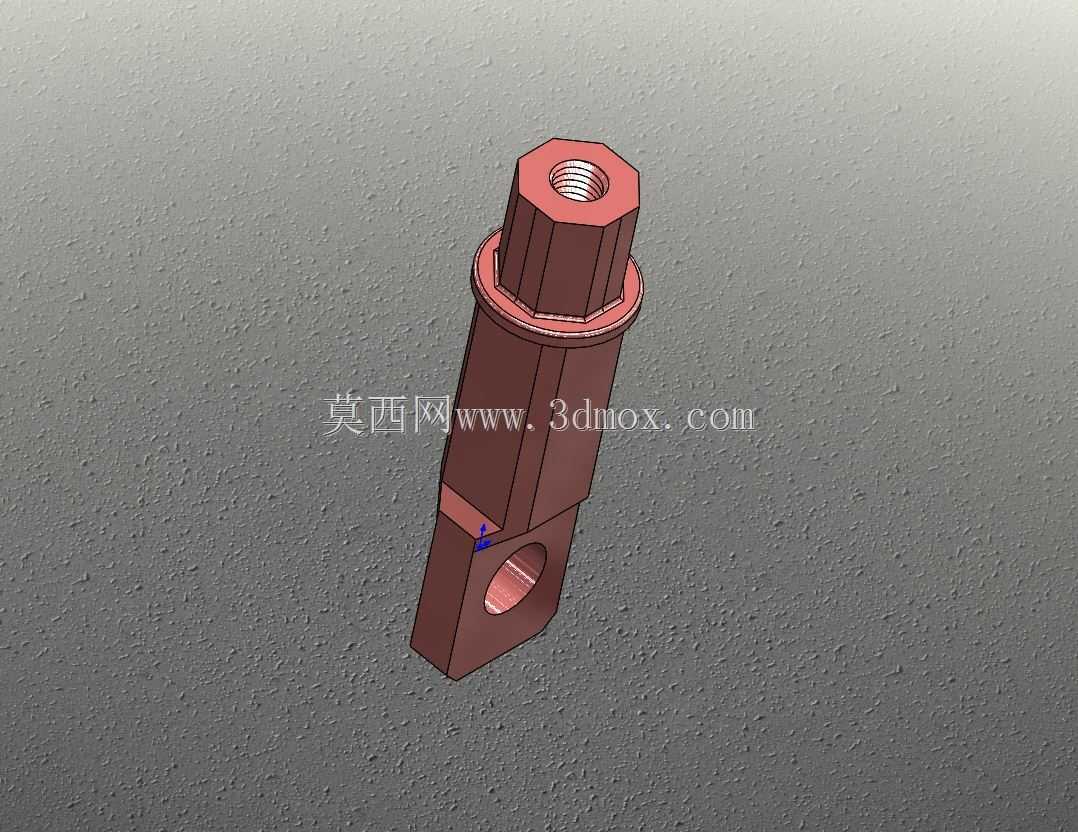

　　这类带铰接端的六角连接销轴，多配套在工业传感检测单元的安装链路里，常见于自动化生产线的工位检测模组、流体管路的压力传感接驳位、工程机械的位移信号采集点位，核心作用是完成传感元件与安装基座的刚性连接，同时预留铰接自由度抵消设备运行中的振动偏移，避免传感元件因硬连接受径向剪切力损坏。从结构设计逻辑来看，上端采用外六角柱体结构，完全适配标准开口扳手、套筒的拧紧作业，柱体内部加工全段内螺纹，可直接旋入传感元件的外螺纹接头，无需额外配置转接螺母，减少装配链路的零件数量；六角柱下方设置一圈凸起轴肩，装配时轴肩端面可直接贴合安装基座的定位面，既起到轴向限位作用，也能分散拧紧时的压应力，避免基座表面被压溃。轴肩向下延伸的柱体段做了削边处理，

　　并非整圆结构，这一设计是为了适配安装基座上的防转卡槽，装配时削边面卡入卡槽侧壁，可完全限制销轴自身的周向转动，避免设备运行过程中螺纹连接松脱，无需额外加装防转销或者点胶防松，提升长期运行的连接可靠性。最下端的扁位结构上加工有横向贯通的铰接孔，孔口做了倒角去毛刺处理，可穿入圆柱销或者开口销，与下方的联动摆杆、拉杆类零件形成铰接副，能够补偿安装基座与联动部件之间的小幅角度偏差，抵消设备启停、负载变化带来的位置窜动，保证上端连接的传感元件始终处于正确的检测姿态，不会因为连接结构的错位出现检测数据偏差。从安装边界尺寸来看，上端六角柱的对边尺寸符合常规紧固件的标准规格，适配市面上绝大多数通用扳手工具，作业人员无需准备特殊工装即可完成拆装；

　　轴肩的外径大于六角柱对边尺寸，安装时对应的基座通孔直径需介于六角柱外接圆直径与轴肩外径之间，保证轴肩能完全搭在基座表面实现限位；下端铰接孔的孔径与常规圆柱销规格匹配，对应的联动零件上的销孔同轴度公差需控制在0.05mm以内，避免铰接时出现卡滞或者额外的磨损间隙；整体轴向长度覆盖了基座安装板厚度、传感元件旋入深度、铰接端活动余量三个部分，设计时预留了足够的螺纹旋合长度，保证螺纹连接的抗拉强度满足设备振动工况下的负载要求，不会出现螺纹滑牙、断裂的问题。这类结构的细节处理也贴合工程实际需求，所有棱边都做了小倒角处理，既避免装配时割伤作业人员，也能引导零件顺利装入安装孔，不会因为棱边的毛刺出现卡滞；内螺纹的始末段都做了退刀槽设计，

　　保证传感元件的外螺纹能完全旋入到位，不会因为螺纹末端的不完整牙型导致装配间隙；铰接孔的内表面粗糙度控制在合理范围，既降低铰接转动时的磨损速率，也不会因为过高的加工精度提升不必要的制造成本。在实际选型应用中，这类连接件需要根据配套传感元件的螺纹规格选择对应的内螺纹尺寸，根据安装位置的振动幅度确认铰接孔的配合间隙，若用于高振动的工程机械场景，还可在铰接位置加装橡胶减震衬套，进一步过滤传递到传感元件的振动，延长检测元件的使用寿命。
