带三叶切削刀头的流体搅拌传感组件结构

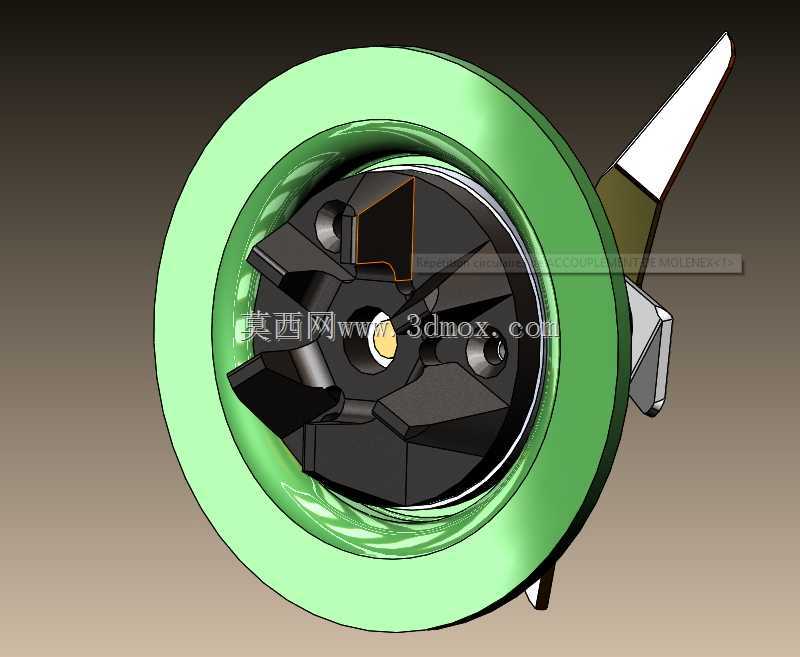

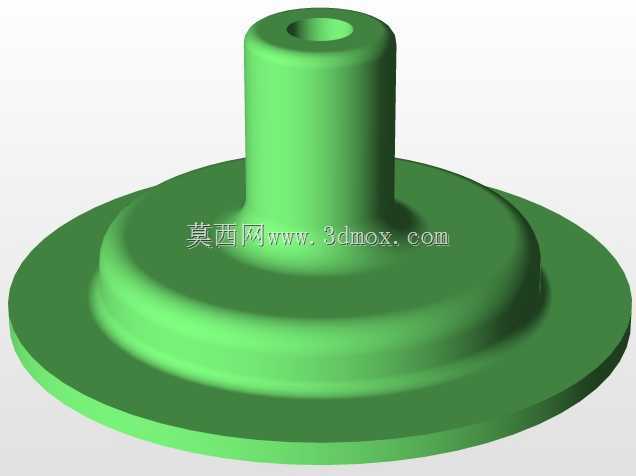

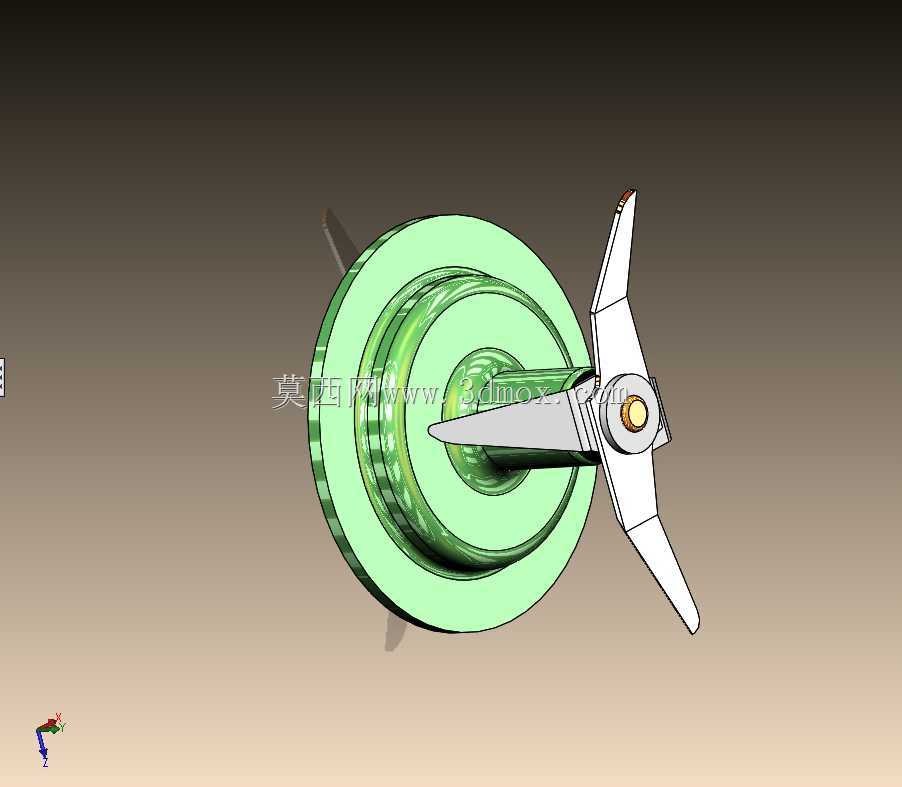

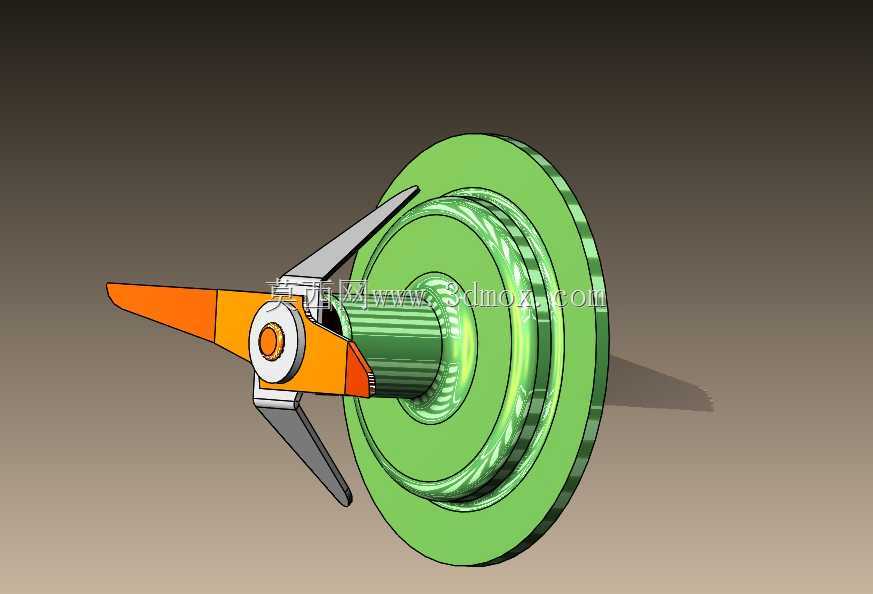

　　在流体处理、小型物料混合的工业场景里，这类带三叶切削刀头的组件常集成在传感检测端，既承担介质状态感知的基础功能，又能同步完成局部流体扰动、结块物料破碎的辅助作业，常见于小型反应腔体、管路在线检测点位、餐厨废弃物处理设备的检测端，解决传统传感探头易被粘稠介质包裹、检测数据失真的痛点。从结构设计逻辑来看，组件核心分为固定基座与旋转作业端两部分，浅绿色的圆盘基座是安装定位的核心，基座背面预留了与设备腔体壁面贴合的环形安装面，安装时通过周向均布的隐藏式卡扣或者压圈实现固定，安装边界需要预留至少基座直径1.2倍的操作空间，避免周边管路或者结构件干涉刀头旋转。基座中心做了阶梯式通孔设计，既作为旋转轴的支撑通道，又预留了传感元件的走线空间，

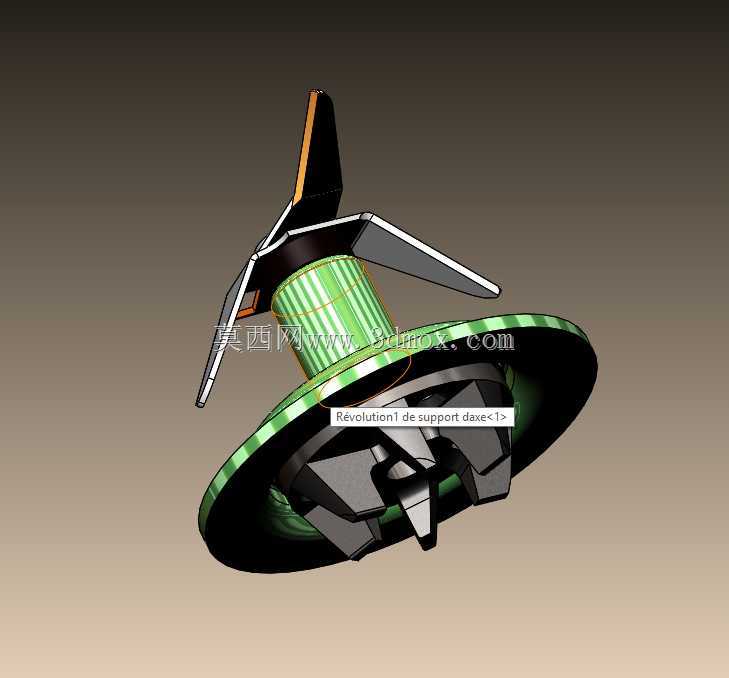

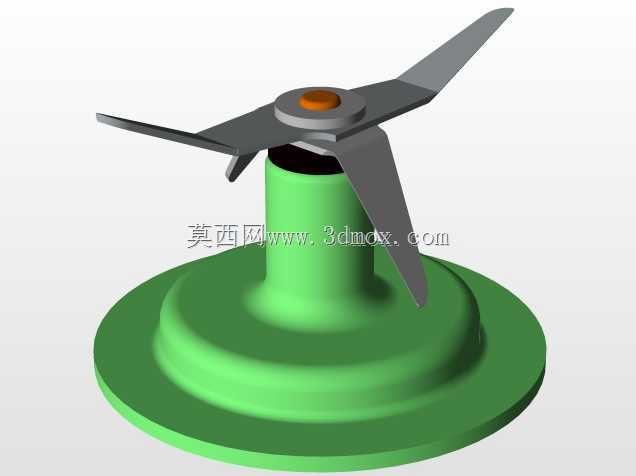

　　传感检测模块就嵌装在基座靠近安装面的一侧，检测端面直接与作业介质接触，能实时采集介质的浓度、温度或者流动状态参数。前端的三叶切削刀头采用了不对称刃口设计，三个刀叶的弯折角度存在细微差异，旋转时能形成紊流效果，避免介质在探头表面形成附着层，刀叶根部做了圆弧过渡处理，减少应力集中的同时，能降低纤维类物料缠绕的概率，刀头与中心转轴采用快拆式卡扣连接，日常维护时不需要拆解整个基座就能完成刀头更换。设计过程中特意将刀头的旋转外径控制在基座直径的0.8倍以内，一方面保证旋转时刀叶不会触碰安装壁面，另一方面能让扰动的流体刚好冲刷到基座端面的传感检测区域，不需要额外增加冲洗结构就能实现探头自清洁。转轴与基座之间采用了接触式密封结构，

　　适配带一定压力的流体作业场景，能避免介质渗入基座内部损坏传感元件，密封件的安装槽做了倒角导向，装配时不会刮伤密封唇口。在实际选型适配时，需要注意组件的轴向安装尺寸，基座加刀头的总轴向长度要小于腔体的内部净空，避免刀头旋转时触碰腔体底部结构，同时基座的安装面要做平面度处理，保证密封贴合效果，防止介质从安装缝隙渗漏。这类结构的优势在于将传感检测与流体扰动、物料破碎功能集成在同一个安装点位，不需要在设备壁面额外开孔安装搅拌或者清洁结构，减少了设备的密封点位，降低了泄漏风险，尤其适合小型化、集成度要求高的流体处理设备，在小批量试剂调配、餐厨垃圾预处理、小型污水处理在线检测等场景都能适配。建模时对刀叶的刃口角度、基座的阶梯安装面、转轴的配合公差都做了还原，能直接用于结构验证、安装干涉检查，也可以作为同类型集成式传感组件的设计参考，调整刀头尺寸、基座安装形式后就能适配不同压力、不同介质属性的作业场景。
