双铰接式支撑连接支架结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:617232
  • 双铰接式支撑连接支架结构设计
  • 双铰接式支撑连接支架结构设计
  • 双铰接式支撑连接支架结构设计
  • 双铰接式支撑连接支架结构设计

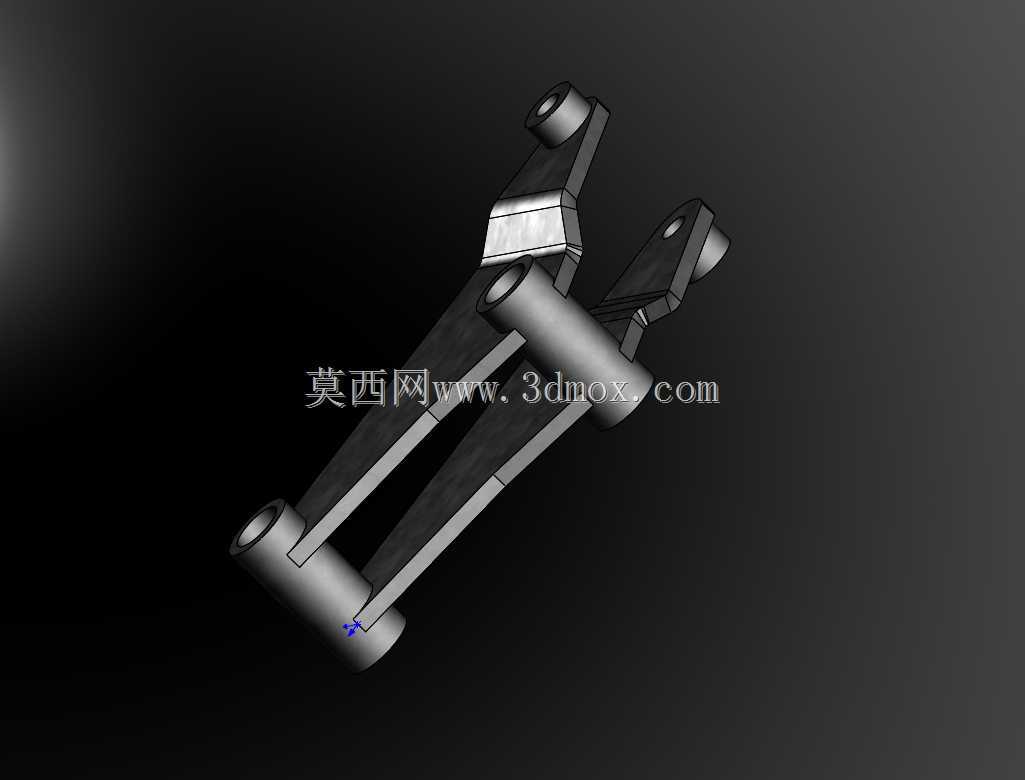

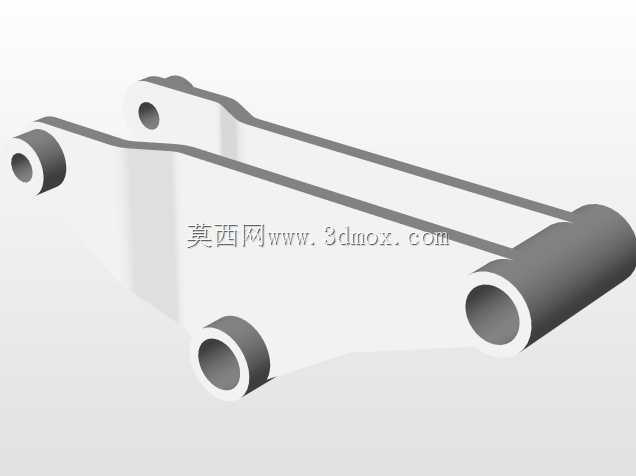

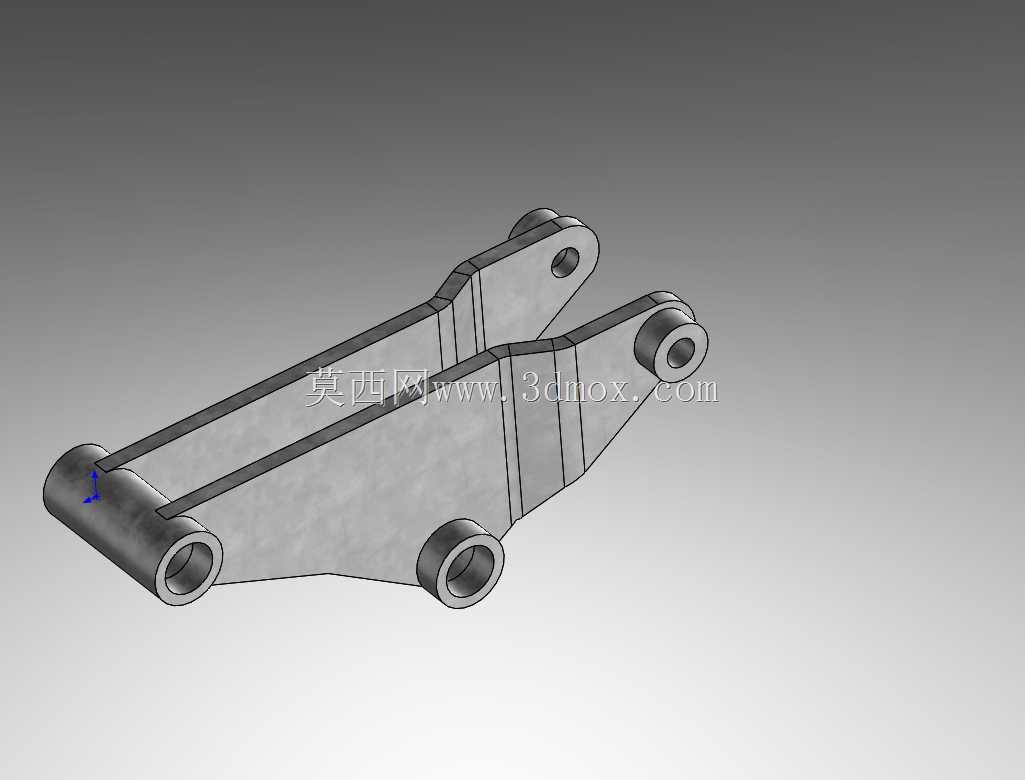

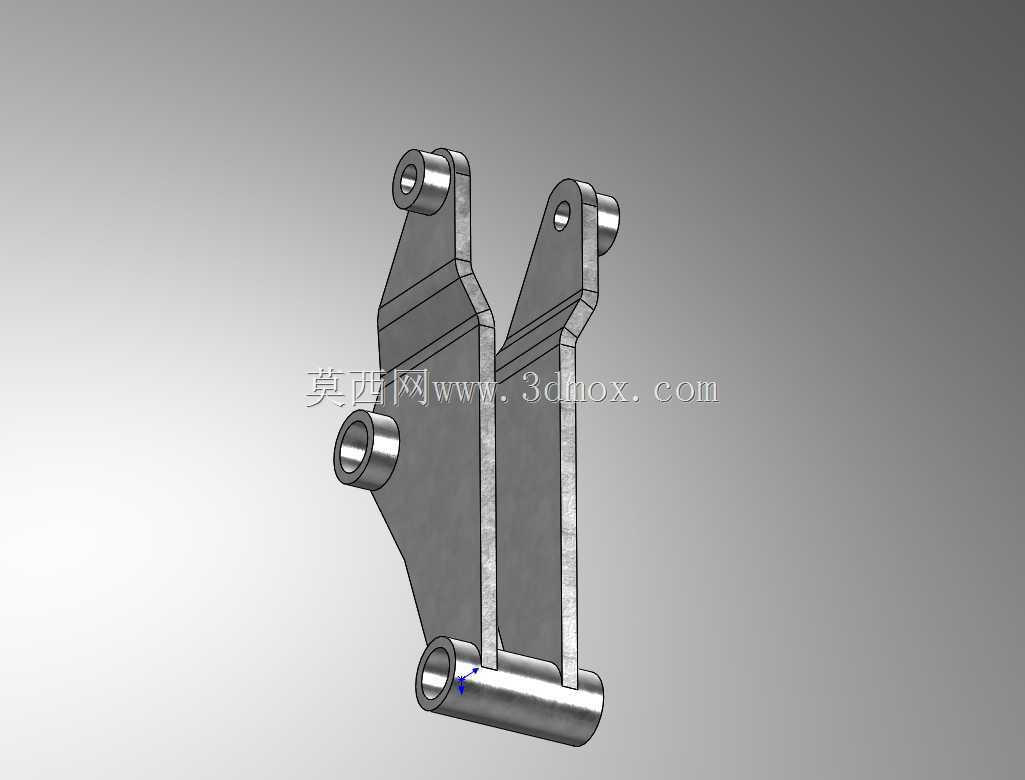

  这类双铰接支撑结构在工业传感配套安装、小型工装定位、检测设备辅助支撑场景中应用十分广泛,区别于固定式安装支架,铰接式结构能够在一定角度范围内调整支撑姿态,适配不同安装面的角度偏差,补偿装配过程中产生的位置公差,避免刚性连接带来的装配应力集中问题。从结构细节来看,该支撑件采用双侧臂平行布局,两端设置同轴铰接孔位,中间通过横向连接块实现双侧臂的刚性固定,保证整体受力时双侧臂受力均匀,不会出现单侧偏载导致的铰接轴卡滞问题。两端的铰接孔均设计为通孔结构,可适配标准圆柱销、铰接螺栓等通用紧固件,安装时无需额外定制连接件,降低现场装配的配件成本。中间的连接块位置经过受力校核,设置在支撑臂受力弯矩最大的区段,通过加厚的实体结构提升整体抗扭、

  抗弯性能,避免支撑臂在受侧向力时出现张开变形,保证铰接转动的同轴度精度。在实际应用中,这类支撑件常作为传感器安装的辅助调节支架,安装在设备机架的预设点位上,通过两端的铰接转动调整传感器的检测角度,适配不同被测工件的检测位置需求,尤其是在光电传感器、接近开关的安装场景中,能够快速调整检测头的朝向,无需重新加工安装孔位,大幅缩短设备调试的周期。设计过程中首先确定了两端铰接孔的中心距参数,这个尺寸直接决定了支撑件的角度调节范围,中心距越大,相同转动角度下末端的位置调整量就越大,同时也要兼顾安装空间的限制,避免支架尺寸过大与周边设备部件产生运动干涉。铰接孔的内径尺寸按照常用的铰接紧固件规格设计,孔壁预留了足够的壁厚,保证反复拆装、

  长期转动受力下不会出现孔壁变形、磨损超差的问题。双侧支撑臂的截面采用矩形变截面设计,靠近铰接孔的位置适当加厚,中间区段在保证强度的前提下做了等强度优化,既控制了整体零件的重量,也减少了不必要的材料消耗。安装边界方面,该支撑件的转动平面为双侧臂所在的平面,安装时需要预留足够的转动空间,保证支架在整个调节角度范围内不会与周边的走线、其他结构件产生刮碰;两端铰接孔的同轴度公差控制在合理范围内,既保证铰接轴能够顺利穿装,也避免间隙过大导致支撑姿态不稳定,出现检测位置偏移的问题。零件的棱边均做了倒角处理,去除加工产生的毛刺,避免装配过程中划伤操作人员,也减少应力集中导致的零件开裂风险。在受力特性上,该支撑件主要承受径向的支撑载荷,

  铰接位置的受力通过销轴传递到两侧的支撑臂上,再通过中间连接块将力均匀分散,整体结构的受力路径清晰,没有多余的传力环节,长期使用下的结构稳定性较好。不同于焊接式的固定支架,这种分体铰接式的支撑结构可以单独更换磨损的铰接轴,维护成本更低,当铰接位置出现磨损间隙过大的问题时,仅需更换标准销轴即可恢复原有精度,无需整体更换支架部件。在装配工艺上,该零件适合采用铣削加工一次成型,双侧臂与中间连接块为整体结构,无需额外的焊接、拼接工序,加工完成后仅需对铰接孔进行铰削精加工,保证孔的尺寸精度与表面粗糙度,满足铰接转动的顺滑要求。实际选型使用时,需要根据承载的传感器重量、设备运行时的振动幅度确认该支撑件的承载能力是否满足需求,若应用在振动较大的设备场景中,可在铰接位置增加防松垫片,避免长期振动导致铰接紧固件松动,出现支撑角度偏移的问题。
