扩口式法兰连接管路接头三维结构

　　这类扩口式法兰连接接头，在流体输送管路系统里属于应用频次极高的连接件，常见于中小型液压站油路、低压气动控制回路、小型制冷设备冷媒管路、燃油输送支管等场景，核心作用是实现硬管或半硬管与设备本体、阀组接口之间的刚性密封连接，相比卡套式接头，它对管路的适配公差容忍度更高，在现场配管存在轻微角度偏差时，依然能通过扩口锥面的贴合实现可靠密封，不需要额外加装密封垫片，减少了管路装配的零件数量与后期维护的备件成本。

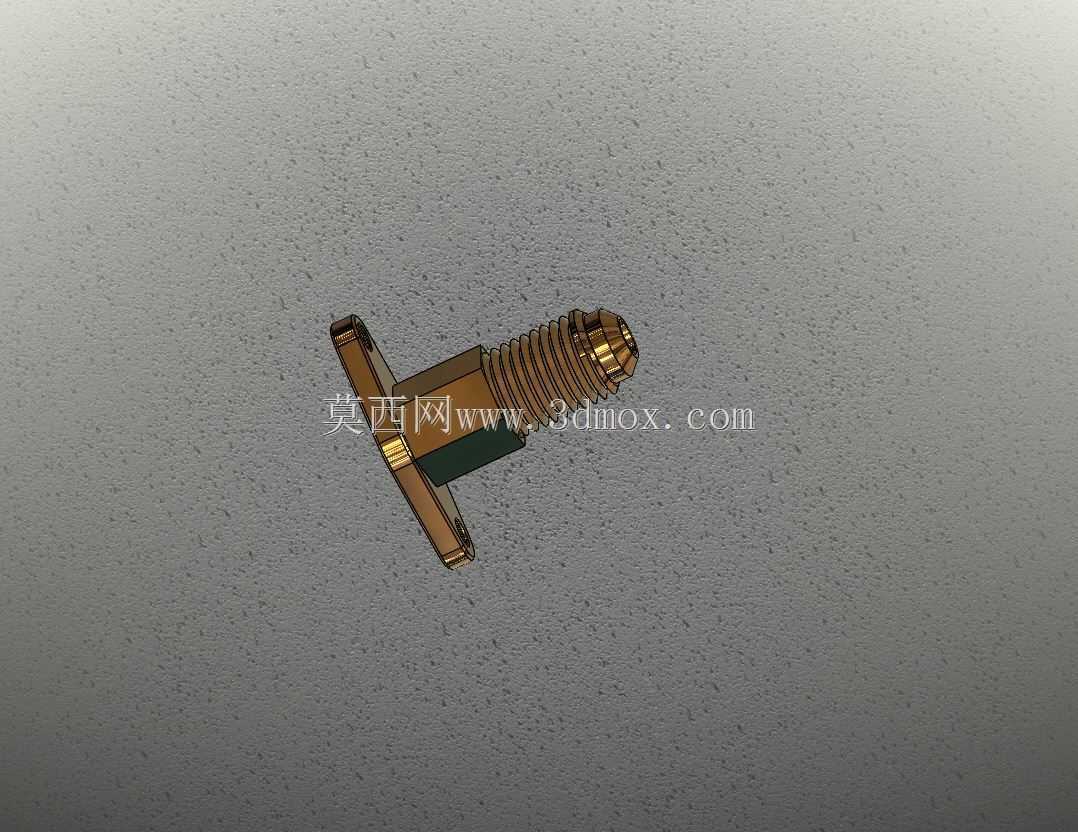

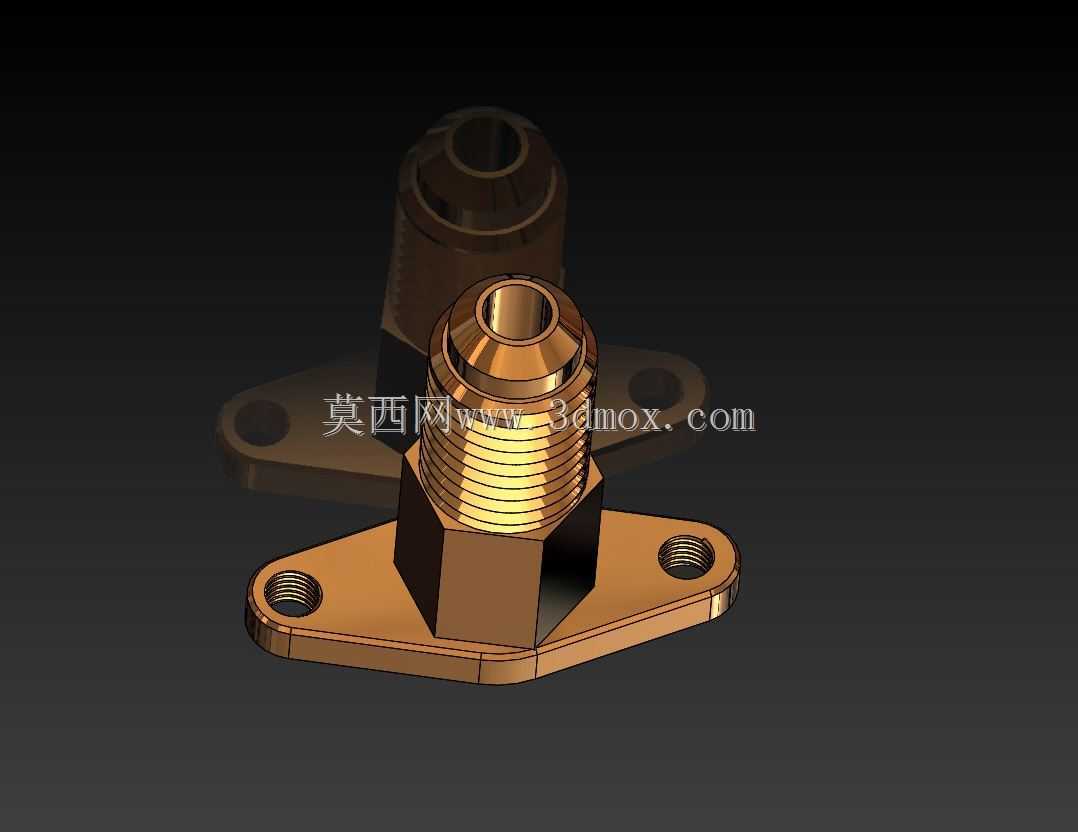

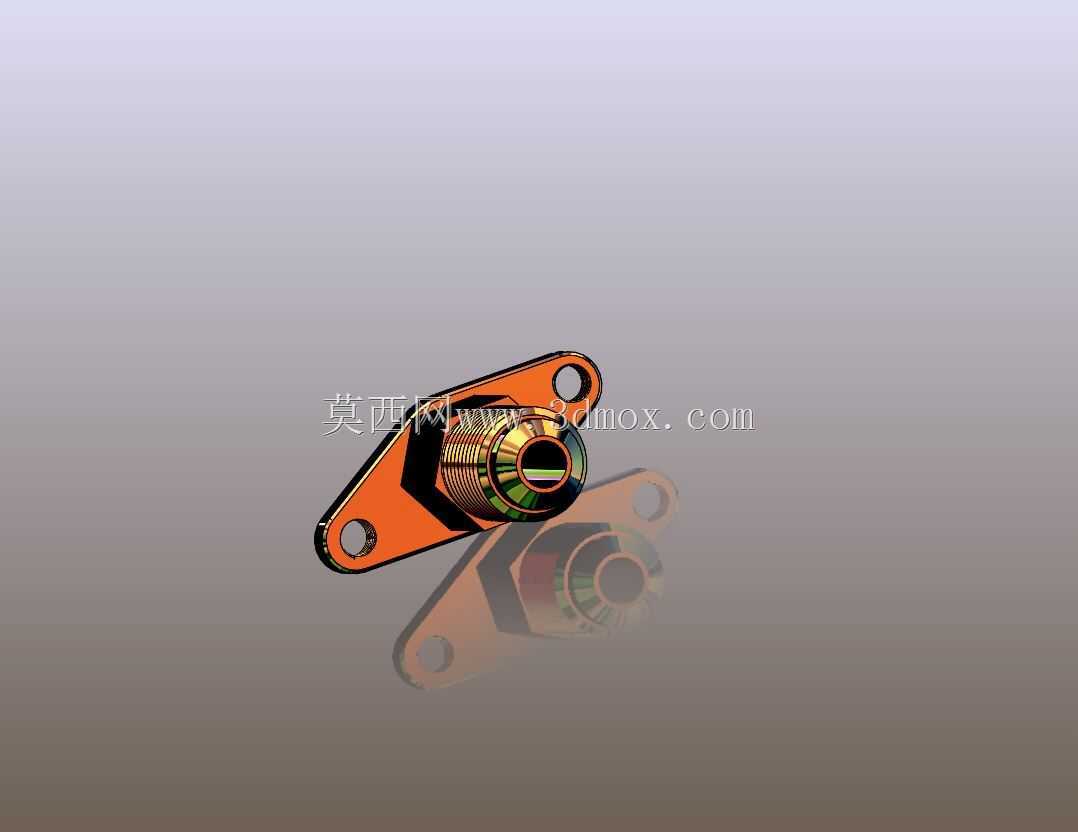

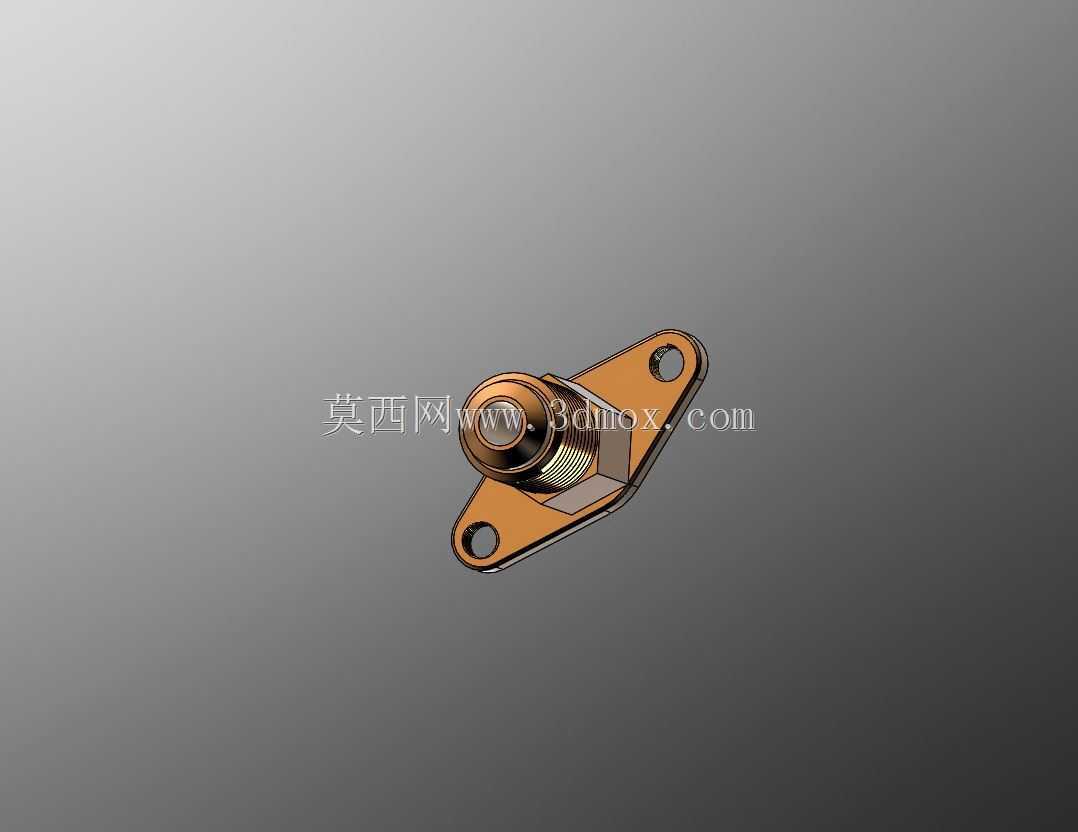

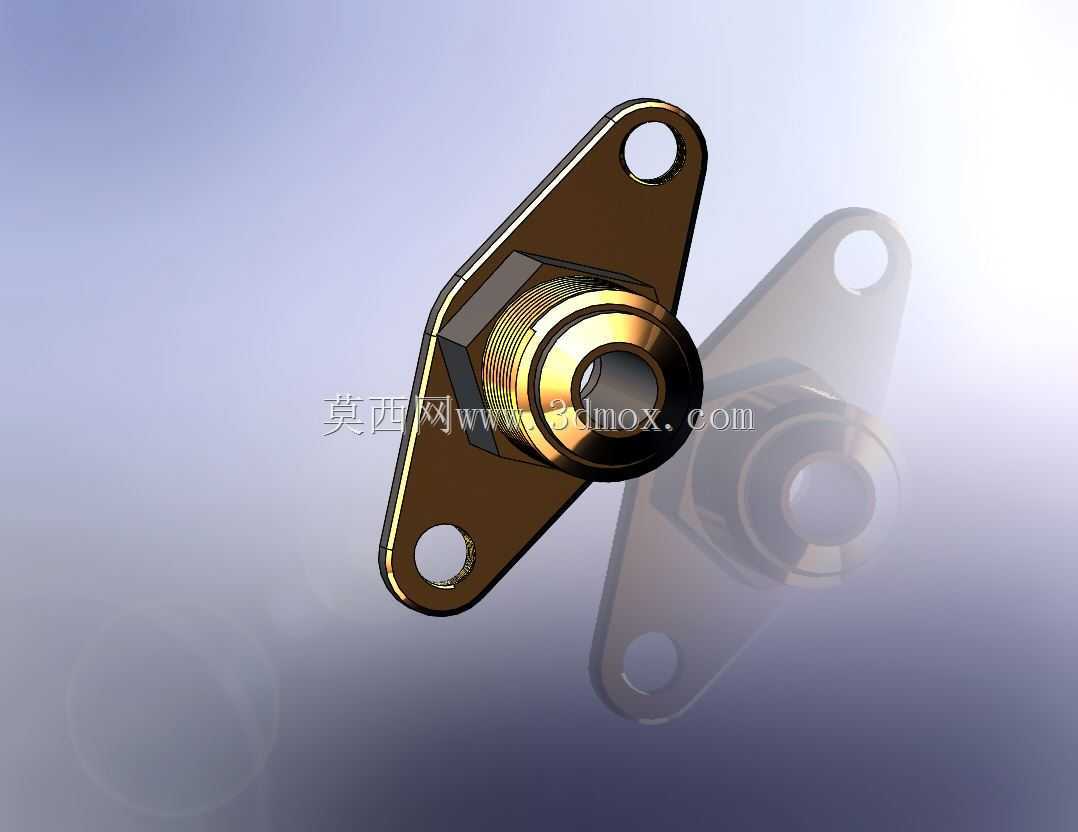

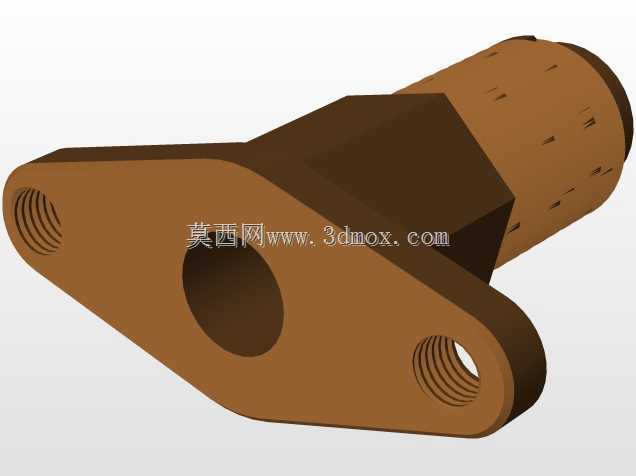

　　从结构设计逻辑来看，这个接头采用了一体式菱形法兰安装座加外螺纹扩口连接端的组合结构，法兰安装座上设置了两个对称的安装通孔，孔位的中心距经过匹配对应安装面的螺孔位置设计，安装时可以直接通过两颗螺栓将接头本体固定在设备的安装面板或者阀块表面，避免管路振动过程中接头跟转导致的密封失效问题。法兰座与连接端的过渡位置做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受管路内流体压力脉冲时，过渡区域的应力分布更均匀，不会因为长期交变载荷出现根部断裂的问题。

　　扩口连接端的外螺纹是标准的细牙管螺纹，螺纹末端的锥面角度严格匹配标准扩口管的扩口角度，装配时只需要将管路端部扩成对应角度的喇叭口，套上锁紧螺母后拧在接头外螺纹上，随着螺母拧紧，喇叭口内锥面与接头外锥面紧密压合，形成金属面接触的硬密封，这种密封形式在-40℃到120℃的工作温度区间内都能保持稳定的密封性能，不会像橡胶密封件那样出现低温硬化、高温老化的问题，适合在工况温度波动较大的户外设备或者工业车间环境里使用。

　　从安装边界尺寸来看，菱形法兰座的长轴尺寸控制在适配小流量管路的安装空间范围内，两个安装孔的孔径适配常用的M4或者M5安装螺栓，安装后接头整体突出安装面的高度较低，不会占用过多的设备外部空间，适合在布局紧凑的阀组、小型动力单元上使用。连接端的外螺纹规格匹配常用的6mm、8mm外径的金属管路，覆盖了大部分小型流体回路的管径需求，管路插入后不需要做额外的焊接或者粘接处理，现场装配效率高，后期需要拆卸维护管路时，只需要松开锁紧螺母就可以拔下管路，不会破坏管路本身的结构，重复拆装多次后依然能保持密封性能。

　　在实际选型应用中，这类接头需要根据管路内的流体介质、工作压力来匹配对应的材质，常规工况下采用黄铜或者镀锌碳钢材质就能满足使用需求，有腐蚀性介质的场景可以更换为不锈钢材质，建模过程中需要重点保证锥面的角度公差、螺纹的牙型精度、安装孔的位置度，这些尺寸直接影响装配后的密封效果与安装便利性，如果锥面角度偏差超过1°，装配后就会出现密封面局部压合不紧密的问题，在压力作用下容易出现渗漏；如果安装孔的位置度偏差超过0.2mm，现场安装时就会出现螺栓无法穿入的问题，需要额外修配安装孔，影响装配效率。另外法兰座的厚度也需要根据额定工作压力做匹配，压力等级越高，法兰座的厚度需要相应增加，避免螺栓拧紧时法兰座出现变形，导致安装面贴合不紧密出现渗漏。

　　这类接头在三维建模过程中，还需要考虑装配干涉问题，锁紧螺母的最大外径、拧紧时扳手的活动空间都需要在模型里预留足够的位置，避免实际装配时扳手被周边的其他零部件挡住，无法将螺母拧到规定的扭矩值。同时接头内部的通径尺寸需要保证与连接管路的通径一致，不要出现通径突然缩小的结构，否则会在接头位置产生节流效应，增加流体的压力损失，影响整个管路系统的流量稳定性。
