地暖分集水器箱体集成管路结构设计

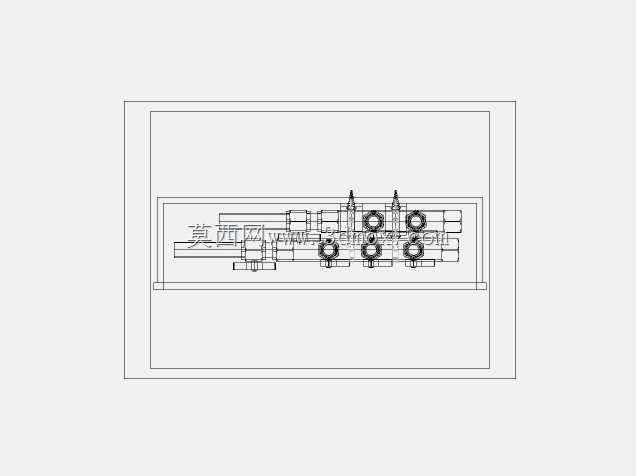

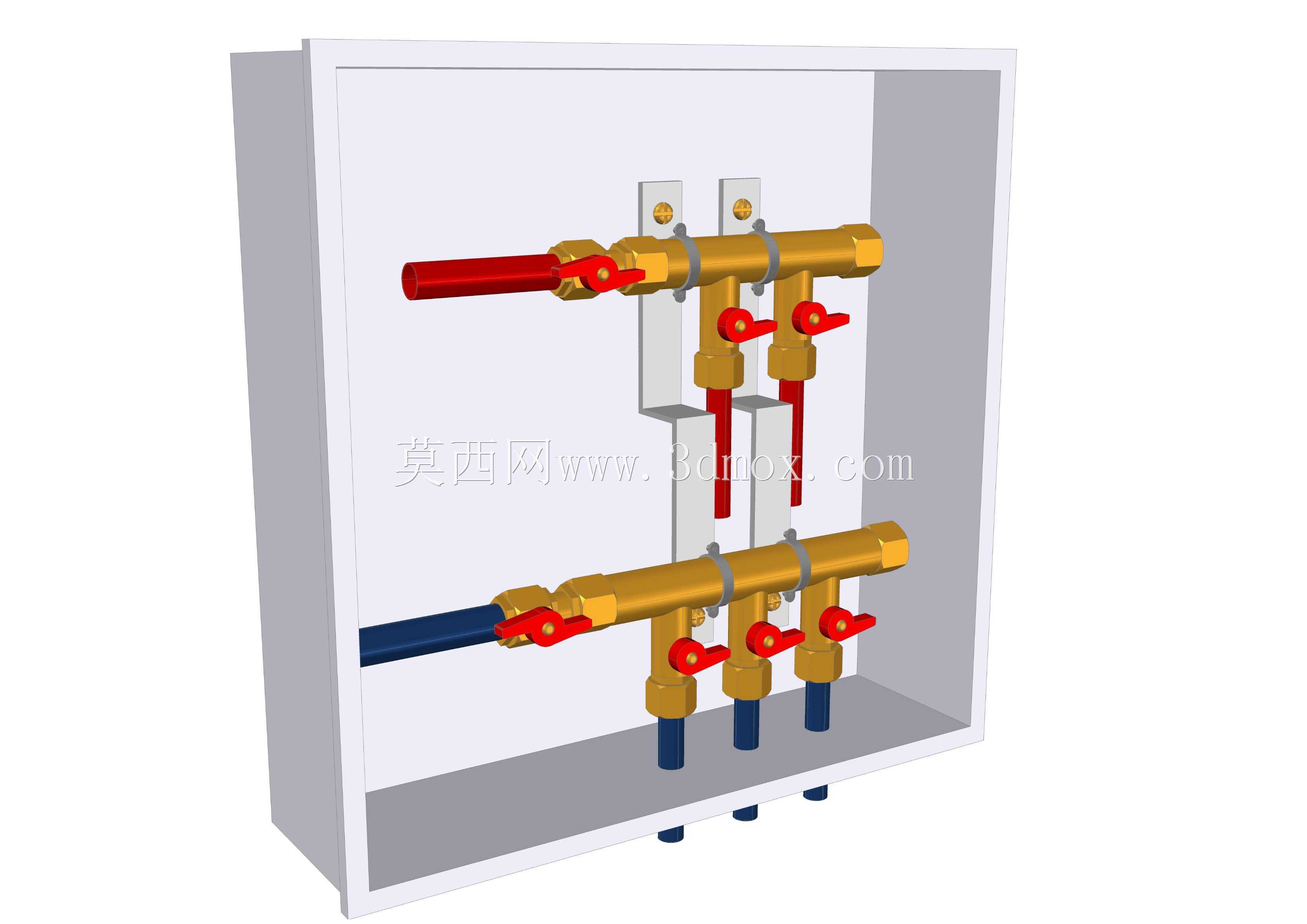

　　这套集成式管路分流装置，核心应用于民用住宅、小型商用空间的低温热水地面辐射供暖系统，也可适配中央空调水系统的支路分流管控场景，是水系统末端实现流量分配、通断控制的核心集成组件。整套结构采用壁挂式箱体封装设计，所有管路、阀件全部集成在标准厚度的冷轧钢板箱体内，安装时箱体嵌入墙体预留龛位或明装于墙面，外沿与装饰面齐平，既避免外露管路积灰磕碰，也能匹配室内装修的整洁度要求，箱体预留的进出水口位置统一，适配市面上绝大多数常规家装水暖管路的排布走向，安装时无需额外对管路进行大幅度弯折调整。从结构设计逻辑来看，装置分为上下两根主横管，上方横管为供水干管，接入热源输出的热水，下方横管为回水干管，将循环后的低温水导回热源端，

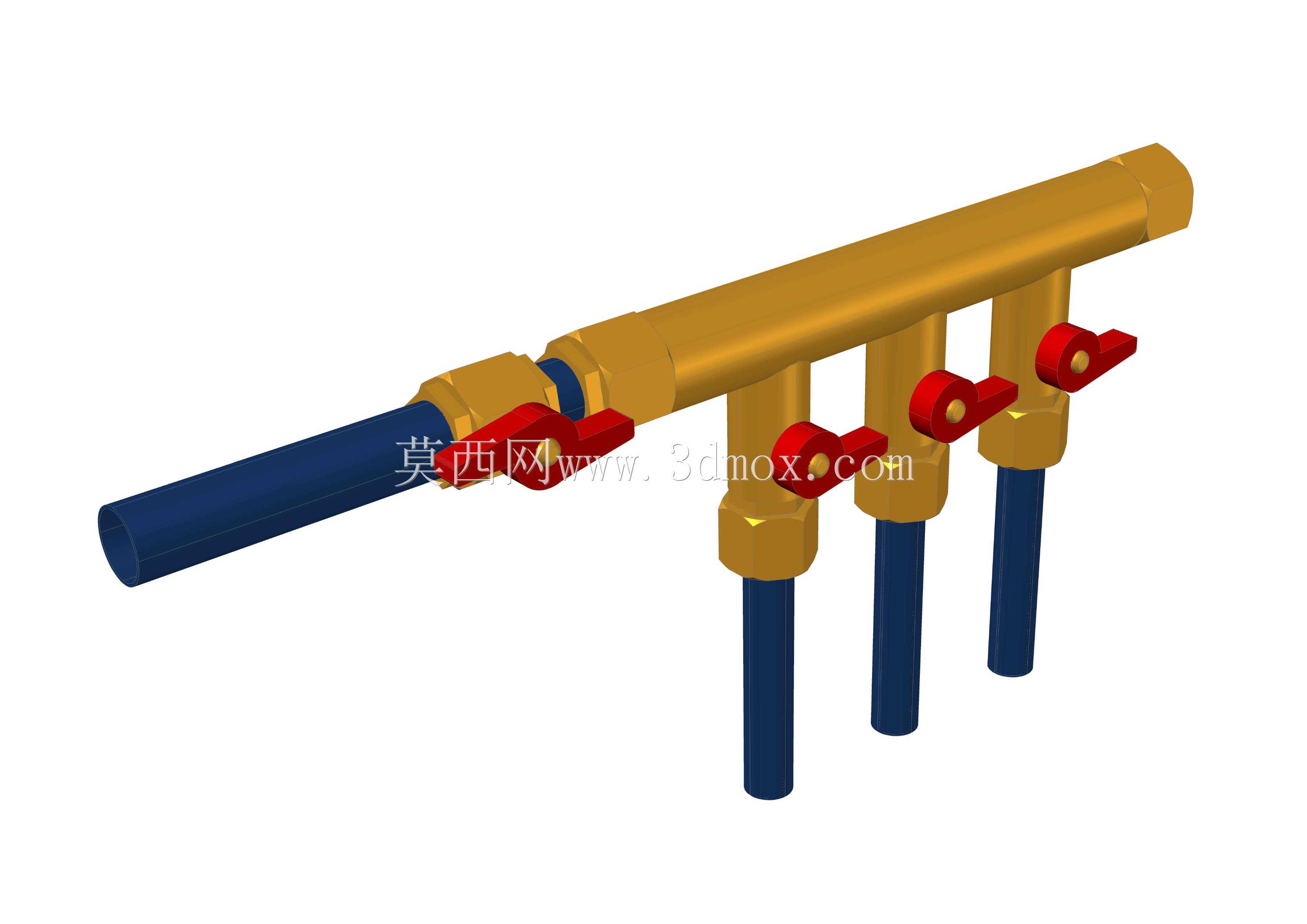

　　每根横管上对应设置多组支路接口，每个支路接口都配置独立的红色手柄球阀，可单独控制对应支路的通断状态，支路接口下方预留外螺纹接头，可直接对接地暖盘管或末端风机盘管的供回水管路。主横管与箱体背板之间采用冲压成型的金属固定支架连接，支架上预留长条形调节孔，可在安装时微调横管的水平高度与前后位置，抵消墙面施工带来的尺寸误差，避免管路安装时出现强制对接产生的内应力。进出水主接口分别设置在横管的端部，供水端接口配置红色标识的对接段，回水端配置深蓝色标识的对接段，施工时可通过颜色快速区分供回水管路，减少接反的施工失误。每个球阀的手柄采用防滑棱角设计，操作时无需借助额外工具，手动即可完成90度旋转实现通断切换，阀杆位置设置双重密封结构，

　　长期使用下不会出现沿阀杆的渗水问题，阀体内腔采用等径流道设计，水流通过时不会产生明显的节流压降，保证各支路的流量分配均匀性。箱体底部预留多组圆形过孔，支路管路从箱体底部穿出后接入地面敷设的盘管，过孔位置配置橡胶护圈，避免管路与钢板边缘长期摩擦造成管壁破损。从安装边界尺寸来看，整套装置的箱体深度控制在120mm以内，适配常规住宅墙体的预留龛位深度，宽度根据支路数量不同可灵活扩展，本次设计的4支路版本箱体宽度为400mm，高度为300mm，安装时箱体底部距离地面完成面高度建议控制在300-500mm区间，既方便后期手动操作阀件，也不会被地面家具遮挡操作空间。设计过程中充分考虑了管路的热胀冷缩余量，

　　横管与固定支架之间采用非刚性锁死的连接方式，允许横管在水温变化产生微量伸缩时存在微小位移，避免长期热应力作用下导致接口渗漏。主横管采用黄铜材质一体锻造成型，内壁光滑无砂眼，耐压等级满足1.6MPa的常规水暖系统工作压力要求，所有阀件与横管的连接采用螺纹密封加生料带辅助密封的结构，安装拆卸便捷，后期某一支路出现故障时可单独关闭对应球阀进行维修，无需排空整个系统的存水，大幅降低后期维护的工作量。在实际工程应用中，这类集成式分集水器结构相比零散组装的管路组件，可大幅减少现场施工的管路连接点，降低渗漏风险，同时工厂预装完成的阀件位置一致性更好，各支路的间距统一，方便后期连接盘管时的管路排布，避免出现管路交叉弯折的问题。箱体的门板采用可拆卸设计，日常操作阀件时可直接打开门板，检修完成后关闭门板即可保持外观整洁，门板与箱体之间采用卡扣连接，无需额外固定件，拆装便捷。
