含聚结过滤结构的烃类油水分离装置

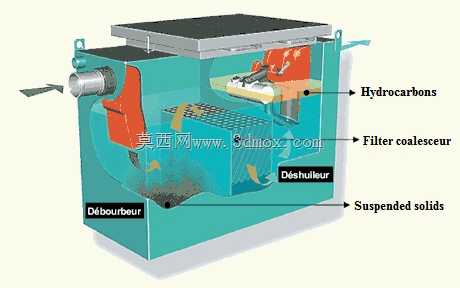

该分离装置主要面向含烃类油污的工业废水处理场景，常见于机加工车间切削液循环处理、石化厂区初期雨水除油、船舶舱底含油污水处理、油库站场跑冒滴漏废水预处理等工况，核心作用是将混杂在水体中的浮烃、乳化油、悬浮固体杂质逐一分离，满足后续水处理单元进水指标或达标排放的前置要求。设备整体采用箱式焊接壳体结构，侧部设置切向进水接口，进水端延伸至壳体内部的导流沉降区，进水水流经导流板缓冲减速后，大颗粒悬浮固体首先在底部沉降区沉积，避免大颗粒杂质直接冲击后续过滤元件造成过早堵塞，底部沉降区预留足够的存泥空间，可适配定期排泥的运维需求。设备中部设置聚结过滤滤芯组件，乳化态的细小烃类油滴经过聚结滤材时，会在滤材纤维表面不断碰撞吸附，逐步聚结成粒径更大的油滴，在浮力作用下向上浮升进入顶部的集油腔，最终从顶部侧方的烃类出口排出，完成油相的分离收集。经过聚结除油后的水流继续穿过滤层，残留的细小悬浮杂质被滤材拦截，最终处理后的清水从设备另一侧的出水口流出。设计时充分考虑了安装运维的便利性，顶部采用快开式盖板结构，无需完全拆解壳体即可完成内部聚结滤芯的更换与沉降区的清掏作业，壳体外部预留的吊装耳板可适配车间内常规起重设备的安装移位需求，设备进出口采用标准法兰连接结构，可直接对接现场工艺管线，无需额外定制转换接头。整体结构布局紧凑，相比传统隔油池大幅缩减占地面积，内部流道经过CFD流场优化，避免出现水流短路、滤层局部流速过高的问题，保证不同进水负荷下的分离效率稳定，壳体材质可根据处理介质的腐蚀特性选用碳钢防腐或不锈钢材质，适配不同行业的废水处理需求。
