桌面式绘图夹持固定工装结构设计

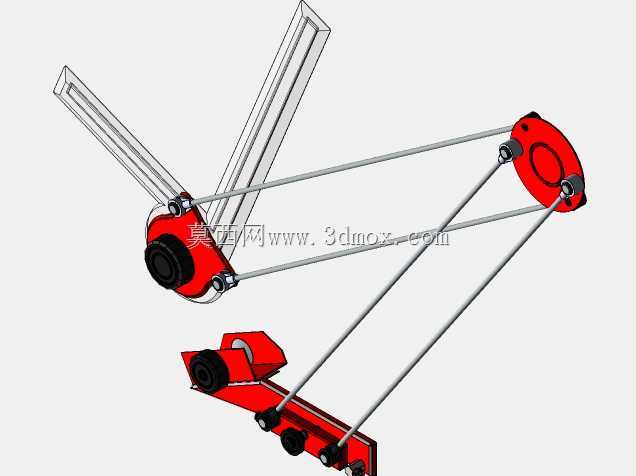

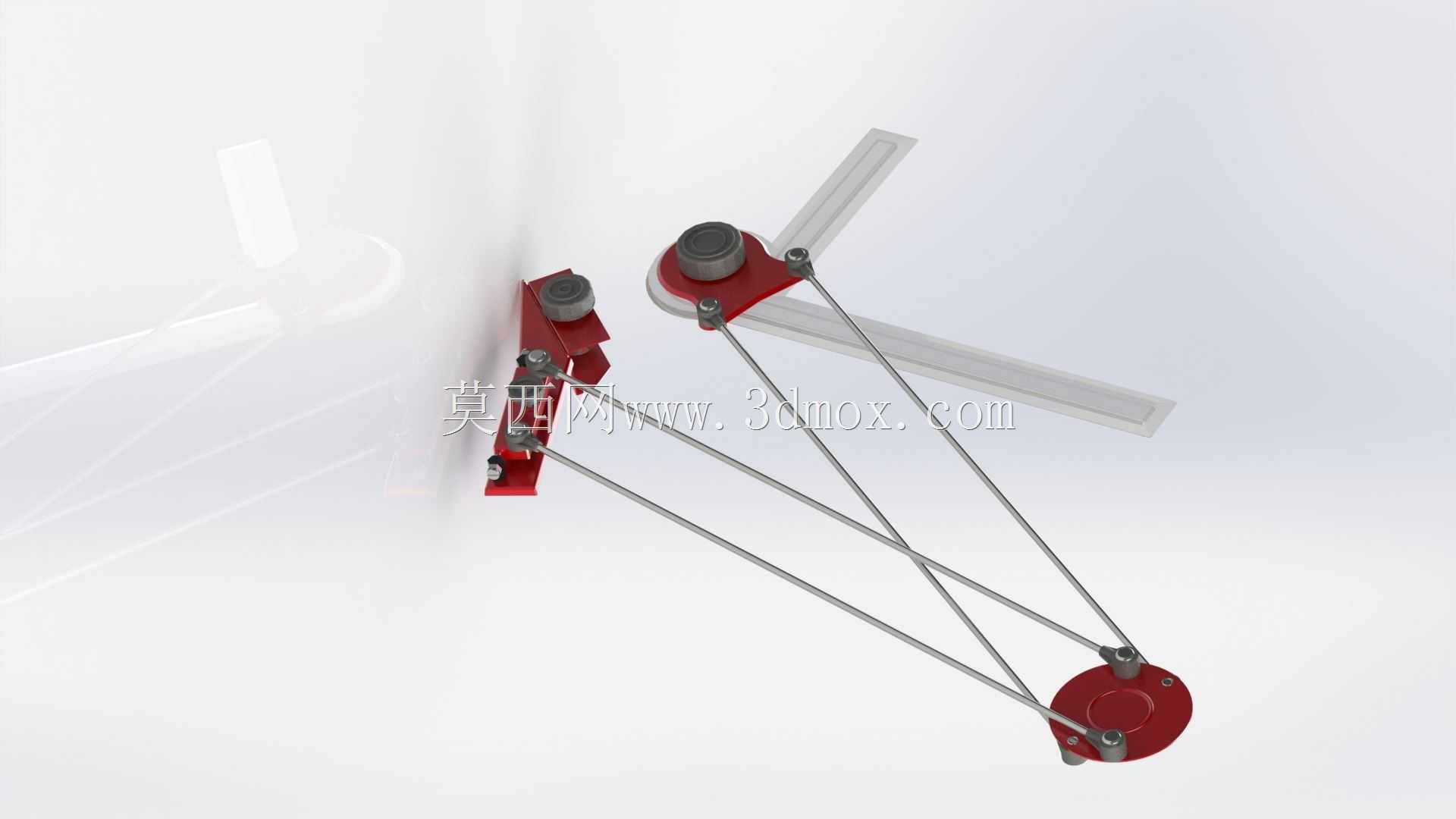

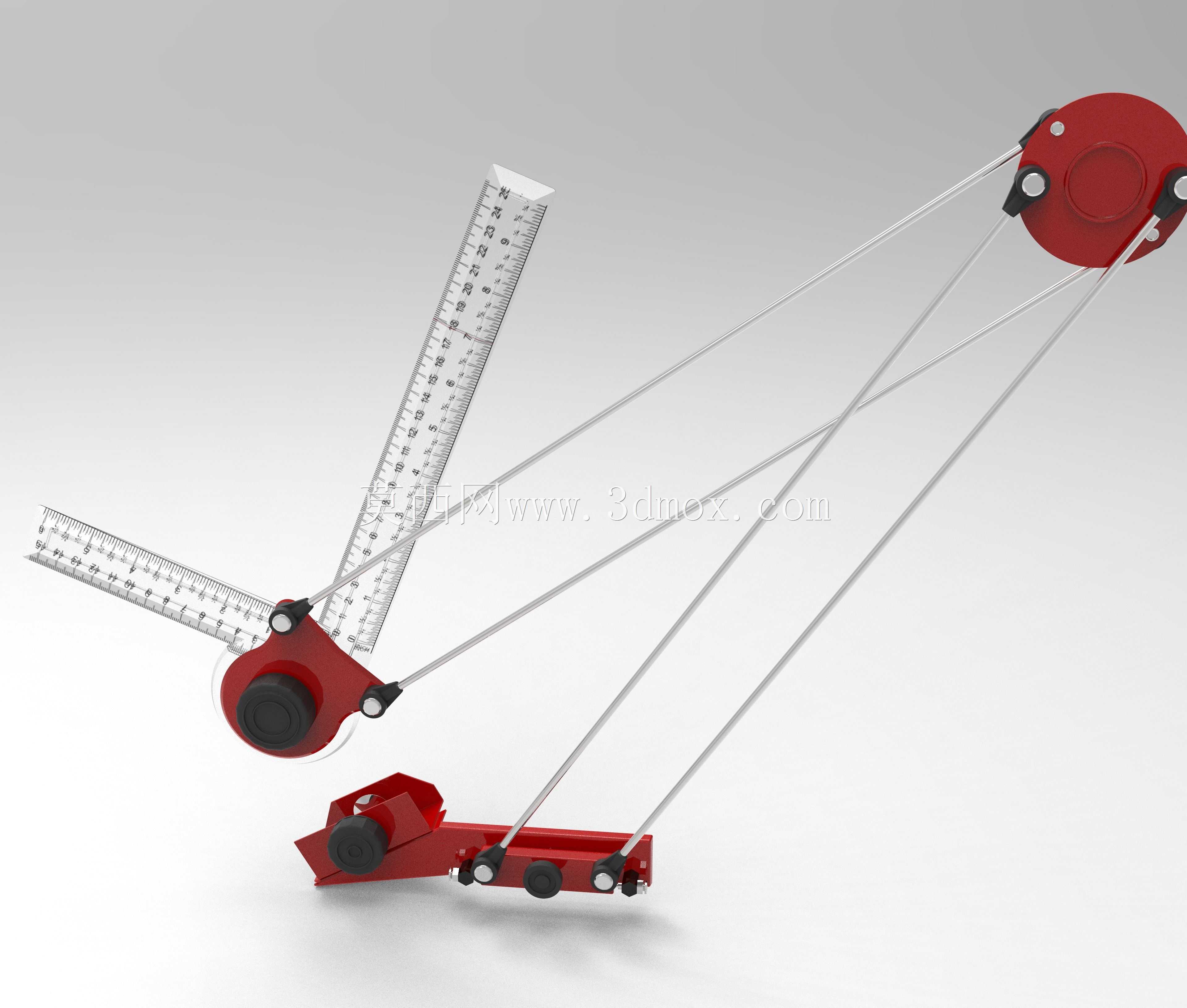

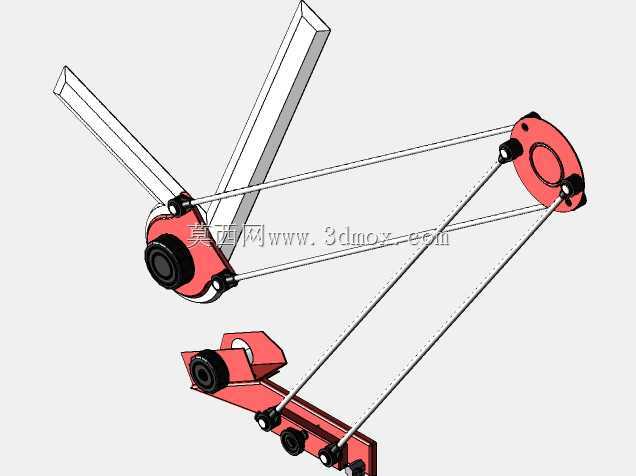

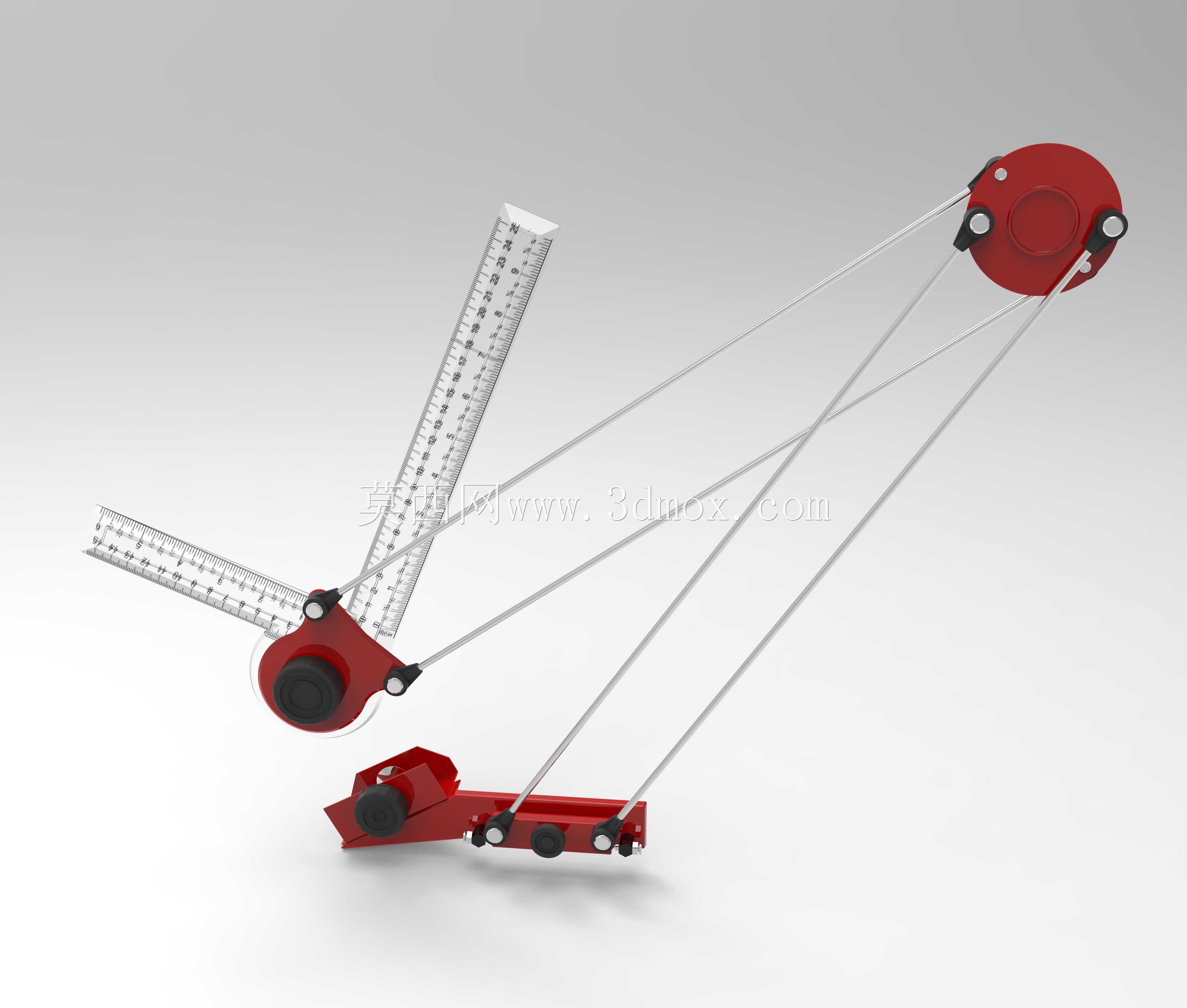

　　日常手工绘图、工程制图描线、小型板材裁切划线作业中，经常会遇到绘图纸张、薄型绘图板材移位的问题，尤其是使用长直尺绘制长直线、平行线条时，直尺一旦发生偏移，整根线条就会出现偏差，轻则需要擦除重绘影响作业效率，重则导致整张图纸尺寸超差报废。这套桌面式绘图夹持固定工装，就是针对这类桌面绘图作业场景设计的手动夹持器具，可直接固定在常规木质、密度板材质的绘图工作台边缘，无需对工作台做额外打孔改造，适配多数常规办公绘图场景的使用需求。整套工装采用对称式双夹持点布局，两个独立的压头组件通过平行的弹性连杆连接，可同步实现对长直尺两端的压紧固定，避免单端压紧时直尺另一端翘起移位的问题。压头接触直尺的端面做了防滑纹理处理，

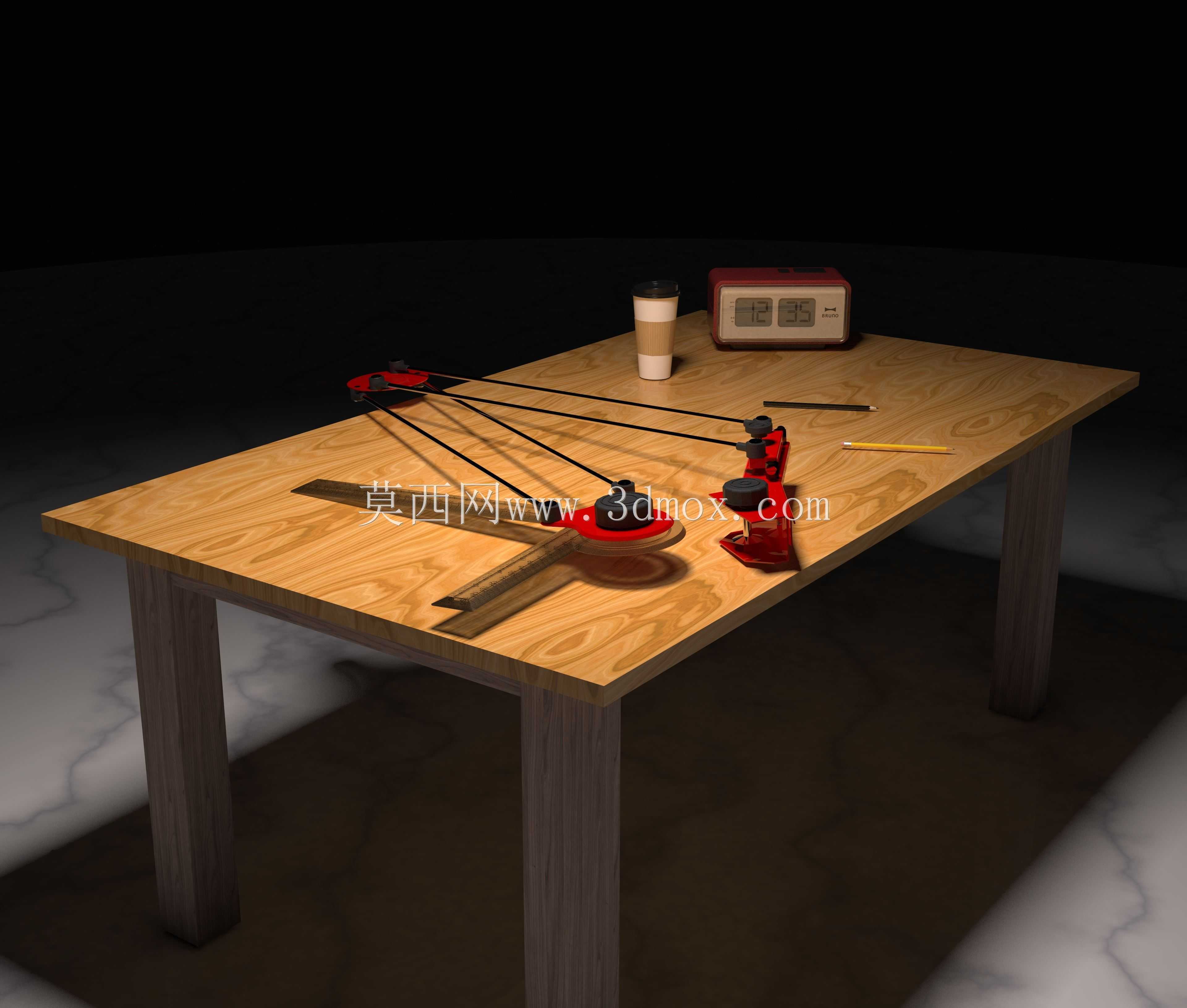

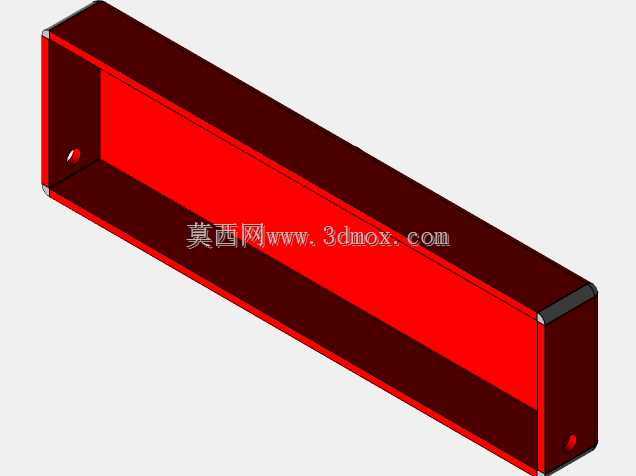

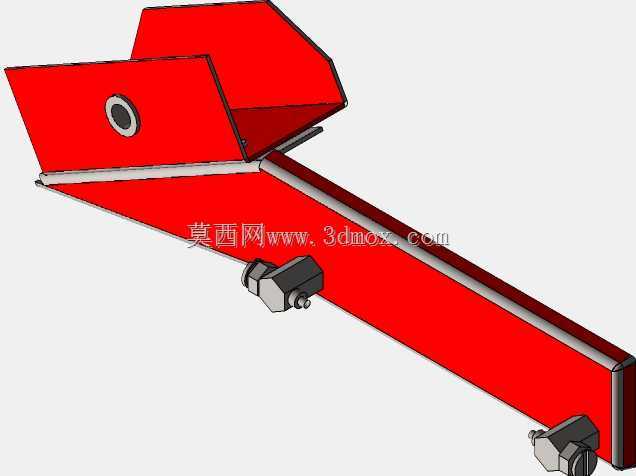

　　接触压力均匀分布在压头接触面上，不会因为局部压力过大在直尺表面留下压痕，也不会因为压力不足导致夹持打滑。连杆部分采用弹性张紧结构，无需额外的锁紧旋钮操作，扳动压头的开合拨杆即可实现快速压紧与释放，单手即可完成操作，绘图过程中需要调整直尺位置时，不需要双手反复操作锁紧件，可大幅提升划线、绘图的作业效率。从安装边界来看，整套工装的夹持底座适配厚度在20mm到50mm之间的工作台面板，底座的夹持接触面做了软质防滑垫层，夹紧时不会划伤工作台表面的漆面或木质纹理，固定后整体的侧向抗滑移力可满足常规手工绘图、裁切作业的受力需求，不会在直尺受力划线时出现整体移位。工装的整体高度控制在45mm以内，安装后不会遮挡绘图区域的视线，

　　压头组件的行程可适配厚度在3mm到12mm之间的直尺、绘图模板、薄型裁切垫板，除了固定金属长直尺外，也可用于固定塑料绘图模板、描图纸张、小型薄木板等需要在桌面固定的作业对象。设计过程中重点考虑了手动操作的人机工程特性，拨杆的操作力控制在15N到20N之间，长期反复操作也不会造成手部疲劳，连杆的平行度公差控制在0.2mm以内，保证两个压头的压紧动作同步，不会出现一端压紧另一端虚接的情况。所有活动连接部位都做了间隙配合优化，长期反复开合使用也不会出现卡滞、松动的问题，整体结构没有易损的小零件，日常使用不需要额外的维护保养。在实际教学绘图、工程现场手绘草图、手工模型制作划线等场景中，这套工装可以替代传统的重物压尺、胶带固定等方式，

　　不会因为胶带残留胶痕污染图纸和直尺，也不会因为重物遮挡绘图区域影响操作，对于需要频繁调整直尺位置、绘制大量平行直线、垂直辅助线的作业场景，可有效降低绘图过程中的固定辅助时间，提升手绘图纸的线条精度，减少因为固定不稳导致的绘图误差。整套结构的受力路径经过优化，夹紧力从底座通过连杆传递到压头，所有受力部件都采用刚性结构设计，长期使用不会出现结构变形导致的夹持力下降问题，底座的夹持跨度可根据工作台边缘的厚度做自适应调整，不需要针对不同厚度的工作台更换配件，适配性较强。
